Полное руководство по пневматическим электромагнитным клапанам: применение, управление и принцип работы

Пневматические электромагнитные клапаны являются ключевыми элементами современных систем автоматизации, обеспечивая быстрое и точное управление потоками сжатого воздуха и стабильную работу промышленного оборудования. Они широко применяются практически во всех отраслях промышленности. Но каков принцип их работы и почему они настолько важны? Благодаря продуманной конструкции и внутренним компонентам пневматические электромагнитные клапаны отличаются высокой эффективностью и надёжностью. В этой статье мы подробно рассмотрим их устройство, способы управления, преимущества и рекомендации по выбору оптимального клапана для различных условий эксплуатации.

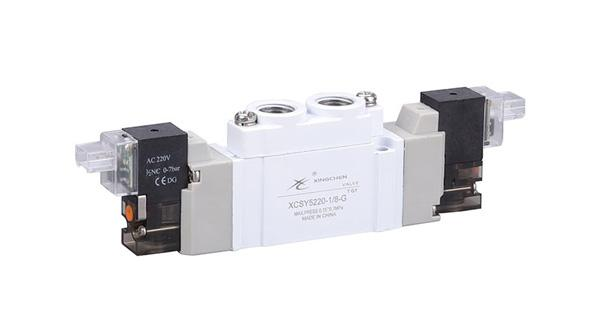

Пневматический электромагнитный клапан

1) Что такое пневматический электромагнитный клапан?

Пневматический электромагнитный клапан — это устройство с электрическим управлением, предназначенное для регулирования потока воздуха или газа в пневматической системе. При подаче электрического сигнала клапан открывает или перекрывает проход сжатого воздуха, тем самым управляя работой всей системы. Благодаря высокой скорости срабатывания, надёжности и эффективности такие клапаны широко используются в промышленной автоматизации, системах управления потоками рабочей среды и различных производственных процессах.

Как следует из названия, пневматический электромагнитный клапан состоит из трёх основных компонентов:

• Катушка (соленоид) — преобразует электрическую энергию в магнитное поле и служит исполнительным элементом клапана.
• Якорь (плунжер) — перемещается внутри корпуса клапана и управляет направлением потока воздуха.
• Корпус клапана — содержит каналы (порты), через которые проходит и распределяется сжатый воздух.

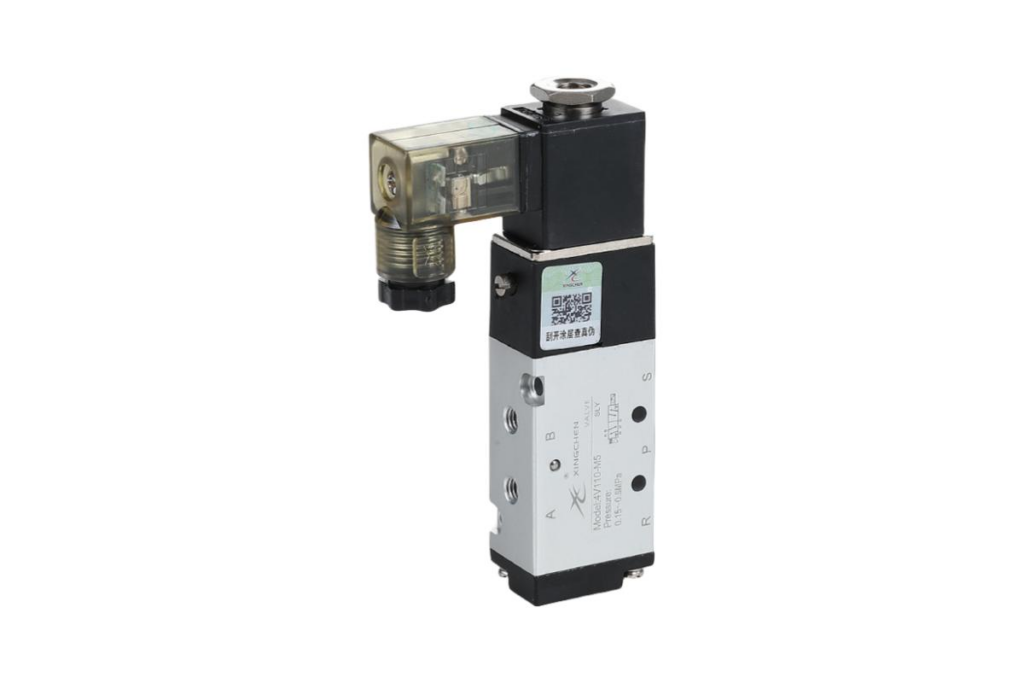

Устройство пневматического электромагнитного клапана



В зависимости от количества портов и схемы распределения потока воздуха электромагнитные клапаны подразделяются на 2/2-, 3/2- и 5/2-ходовые модели. Кроме того, они выпускаются в исполнении нормально закрытые (NC) и нормально открытые (NO), что определяет их состояние при отсутствии питания.

Пневматические электромагнитные клапаны широко применяются в автоматизированных системах, где требуется быстрое и точное управление подачей воздуха. Благодаря высокой скорости срабатывания, длительному сроку службы и низкому энергопотреблению они особенно востребованы в робототехнике, медицинском оборудовании и промышленной автоматизации.

Использование пневматических электромагнитных клапанов позволяет сократить объём ручного труда, повысить производительность оборудования и обеспечить стабильную работу различных технологических процессов.

2) Основные области применения пневматических электромагнитных клапанов

Пневматические электромагнитные клапаны используются практически во всех отраслях промышленности, где требуется автоматическое управление потоками сжатого воздуха. Благодаря высокой скорости срабатывания, надёжности и простоте интеграции они являются важнейшими компонентами современных систем автоматизации.

Области применения пневматических электромагнитных клапанов

• Промышленная автоматизация — управление пневматическими цилиндрами, исполнительными механизмами и автоматизированными производственными линиями.
• Робототехника — точное управление захватами, манипуляторами и другими пневматическими исполнительными устройствами.
• Упаковочное оборудование — управление процессами запечатывания, наполнения, маркировки и сортировки продукции.
• Медицинское оборудование — регулирование подачи воздуха в диагностических приборах, лабораторных установках и медицинских аппаратах.
• Пищевая промышленность и производство напитков — управление пневматическими системами в линиях розлива, упаковки и переработки продукции.
• Автомобильная промышленность — применение в сборочных линиях, сварочных станциях и испытательных установках.
• Текстильное оборудование — управление различными пневматическими механизмами в процессе производства тканей.

Благодаря универсальности и высокой надёжности пневматические электромагнитные клапаны используются практически в любой системе, где требуется быстрое, точное и автоматическое управление сжатым воздухом.

3) Как управлять пневматическим электромагнитным клапаном?

Управление пневматическим электромагнитным клапаном осуществляется с помощью электрического сигнала, который подаётся на катушку. После подачи напряжения создаётся магнитное поле, приводящее в движение якорь (плунжер), который открывает, закрывает или переключает воздушные каналы внутри клапана.

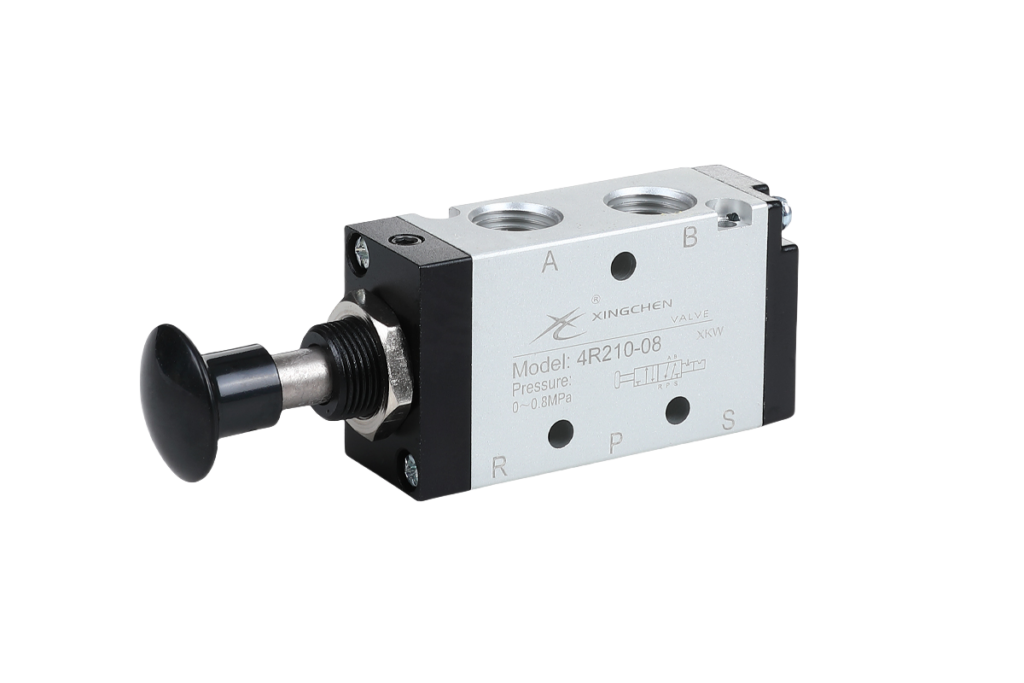

Способы управления пневматическим электромагнитным клапаном

Существует несколько наиболее распространённых способов управления:

• Кнопки и ручные переключатели — используются для локального ручного управления клапаном.
• Программируемые логические контроллеры (PLC) — наиболее распространённый способ управления в современных автоматизированных производственных линиях.
• Релейные схемы управления — применяются в традиционных системах автоматизации для включения и выключения электромагнитных клапанов.
• Датчики — фотоэлектрические, индуктивные, магнитные и другие датчики автоматически подают управляющий сигнал при выполнении заданных условий.
• Микроконтроллеры — платформы Arduino, Raspberry Pi и другие контроллеры широко используются в интеллектуальном оборудовании и проектах автоматизации.

Процесс работы обычно включает следующие этапы:

• Контроллер или датчик формирует электрический сигнал.
• Сигнал поступает на катушку электромагнитного клапана.
• Катушка создаёт магнитное поле и перемещает якорь.
• Внутренние каналы клапана переключаются, изменяя направление или прекращая подачу сжатого воздуха.
• Пневматический цилиндр или другой исполнительный механизм выполняет требуемое действие.

Для обеспечения стабильной работы важно использовать напряжение питания, соответствующее характеристикам катушки (например, 12 В DC, 24 В DC, 110 В AC или 220 В AC), а также соблюдать требования производителя по рабочему давлению и расходу воздуха.

Современные системы автоматизации часто объединяют электромагнитные клапаны с PLC, датчиками и промышленными сетями управления, что позволяет реализовать полностью автоматизированное и высокоточное управление пневматическими системами.

4) Принцип работы пневматического электромагнитного клапана

Понимание принципа работы пневматического электромагнитного клапана помогает правильно выбрать оборудование и эффективно использовать его в системах автоматизации. Несмотря на наличие различных конструкций, большинство электромагнитных клапанов работают по одному и тому же принципу.

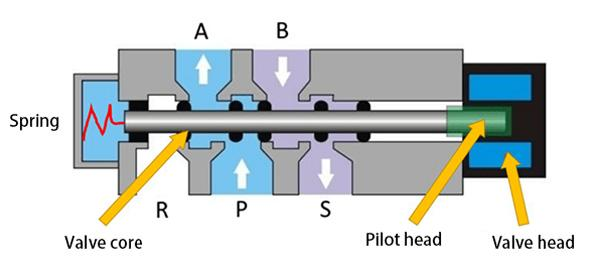

Принцип работы пневматического электромагнитного клапана

Рабочий цикл включает несколько последовательных этапов:

• 1. Подача электрического сигнала

  Когда контроллер, PLC, датчик или кнопка управления подают напряжение на катушку, начинается процесс переключения клапана.
• 2. Создание магнитного поля

  После подачи питания катушка создаёт электромагнитное поле, которое притягивает якорь (плунжер).
• 3. Перемещение плунжера

  Под действием магнитного поля плунжер перемещается вверх или вниз, открывая, закрывая либо переключая внутренние каналы клапана.
• 4. Управление потоком воздуха

  Изменение положения плунжера перенаправляет поток сжатого воздуха между входными и выходными портами, управляя работой подключённого пневматического исполнительного механизма.
• 5. Возврат в исходное положение

  После отключения питания магнитное поле исчезает. Возвратная пружина возвращает плунжер в исходное положение, и клапан снова принимает своё нормальное состояние (нормально закрытое или нормально открытое).

В зависимости от конструкции электромагнитные клапаны подразделяются на клапаны прямого действия и клапаны с пилотным управлением.

Клапаны прямого действия

В клапанах прямого действия электромагнитная катушка непосредственно перемещает плунжер для открытия или закрытия проходного сечения. Такие клапаны отличаются быстрым временем срабатывания и подходят для систем с небольшим расходом воздуха или низким рабочим давлением.

Клапаны с пилотным управлением

В клапанах с пилотным управлением электромагнитная катушка управляет небольшим пилотным клапаном, а основное переключение осуществляется за счёт давления сжатого воздуха. Такая конструкция позволяет эффективно управлять большим расходом воздуха при относительно низком энергопотреблении катушки.

Выбор между клапаном прямого действия и клапаном с пилотным управлением зависит от рабочего давления, требуемого расхода воздуха, времени отклика и особенностей конкретной системы.

Благодаря высокой скорости переключения, надёжности и простоте интеграции пневматические электромагнитные клапаны стали одним из основных элементов современных автоматизированных пневматических систем.

5) Почему стоит выбрать пневматические электромагнитные клапаны XCHEN?

XCHEN (Xingchen Pneumatic) специализируется на разработке и производстве высококачественных пневматических компонентов для систем промышленной автоматизации. Наши пневматические электромагнитные клапаны отличаются высокой скоростью срабатывания, стабильной работой и длительным сроком службы, обеспечивая надёжное управление потоком воздуха в самых разных условиях эксплуатации.

Преимущества электромагнитных клапанов XCHEN:

• Высокая скорость переключения и точное управление воздушным потоком.
• Надёжная конструкция, рассчитанная на длительную непрерывную эксплуатацию.
• Низкое энергопотребление и высокая эффективность работы.
• Широкий выбор моделей: 2/2-, 3/2-, 5/2-, 5/3-ходовые клапаны, а также различные варианты напряжения питания.
• Совместимость с PLC, промышленными контроллерами и современными системами автоматизации.
• Стабильное качество продукции и профессиональная техническая поддержка.

Электромагнитные клапаны XCHEN широко применяются в промышленной автоматизации, робототехнике, упаковочном оборудовании, автомобильной промышленности, медицинской технике, пищевом производстве и многих других отраслях.

6) Часто задаваемые вопросы (FAQ)

1. Для чего используется пневматический электромагнитный клапан?

Пневматический электромагнитный клапан предназначен для управления направлением, включением, отключением и распределением потока сжатого воздуха в пневматической системе. Он широко используется для управления цилиндрами, пневматическими приводами и другим автоматизированным оборудованием.

2. В чём разница между нормально закрытым (NC) и нормально открытым (NO) клапаном?

Нормально закрытый (NC) клапан остаётся закрытым при отсутствии питания и открывается только после подачи напряжения. Нормально открытый (NO) клапан, наоборот, остаётся открытым без питания и закрывается при подаче электрического сигнала.

3. Как выбрать подходящий электромагнитный клапан?

При выборе следует учитывать рабочее давление, расход воздуха, количество портов, тип клапана (2/2, 3/2, 5/2 или 5/3), напряжение катушки, присоединительный размер и условия эксплуатации оборудования.

4. Можно ли использовать электромагнитные клапаны с PLC?

Да. Большинство современных пневматических электромагнитных клапанов полностью совместимы с PLC и другими промышленными системами управления, что позволяет легко интегрировать их в автоматизированные производственные линии.

7) Заключение

Пневматические электромагнитные клапаны являются одним из важнейших компонентов современных систем промышленной автоматизации. Благодаря высокой скорости переключения, надёжности и точному управлению потоком воздуха они широко применяются в робототехнике, упаковочном оборудовании, медицинской технике, автомобильной промышленности и других сферах.

При выборе электромагнитного клапана важно учитывать тип клапана, рабочее давление, расход воздуха, напряжение питания, количество портов и условия эксплуатации. Правильно подобранный клапан обеспечивает стабильную работу оборудования, повышает производительность и снижает эксплуатационные расходы.

Если вам необходимы надёжные пневматические электромагнитные клапаны для промышленной автоматизации, XCHEN (Xingchen Pneumatic) предлагает широкий ассортимент продукции, отвечающей самым высоким требованиям. Ознакомьтесь с нашим каталогом или свяжитесь с нами, чтобы получить профессиональную консультацию и подобрать оптимальное решение для вашего проекта.
