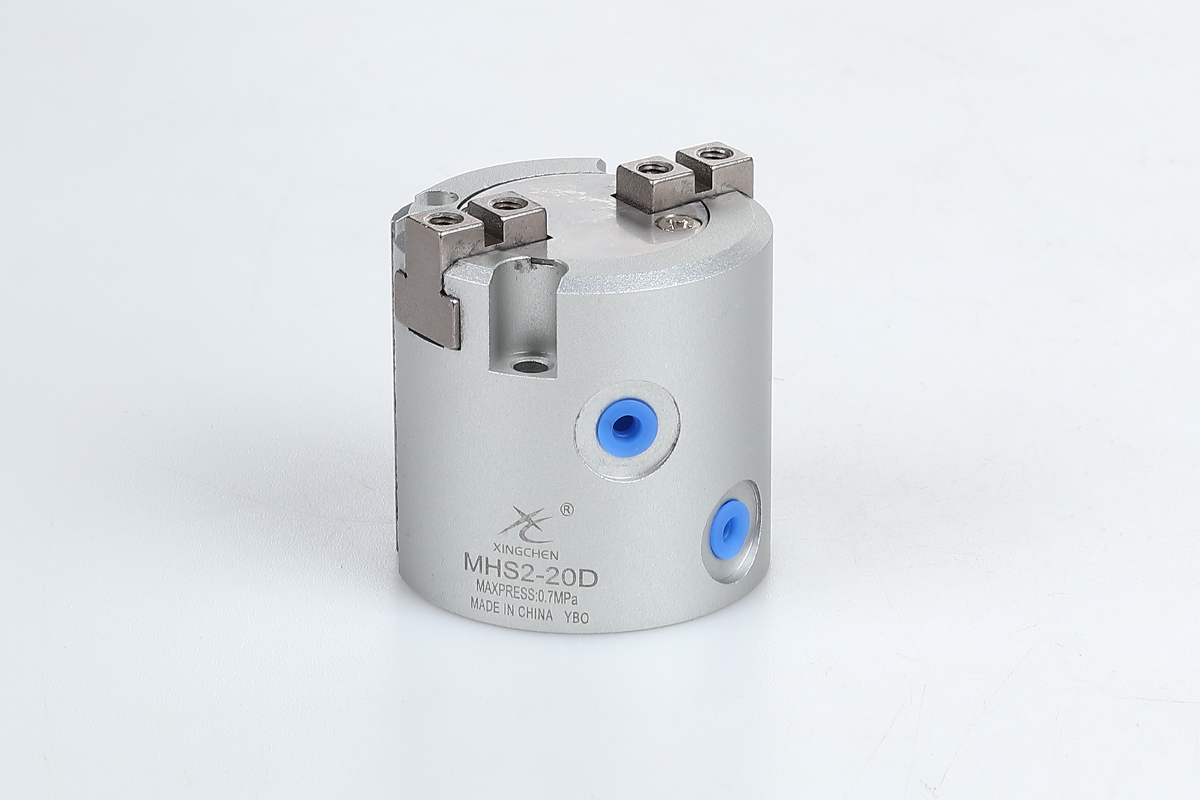

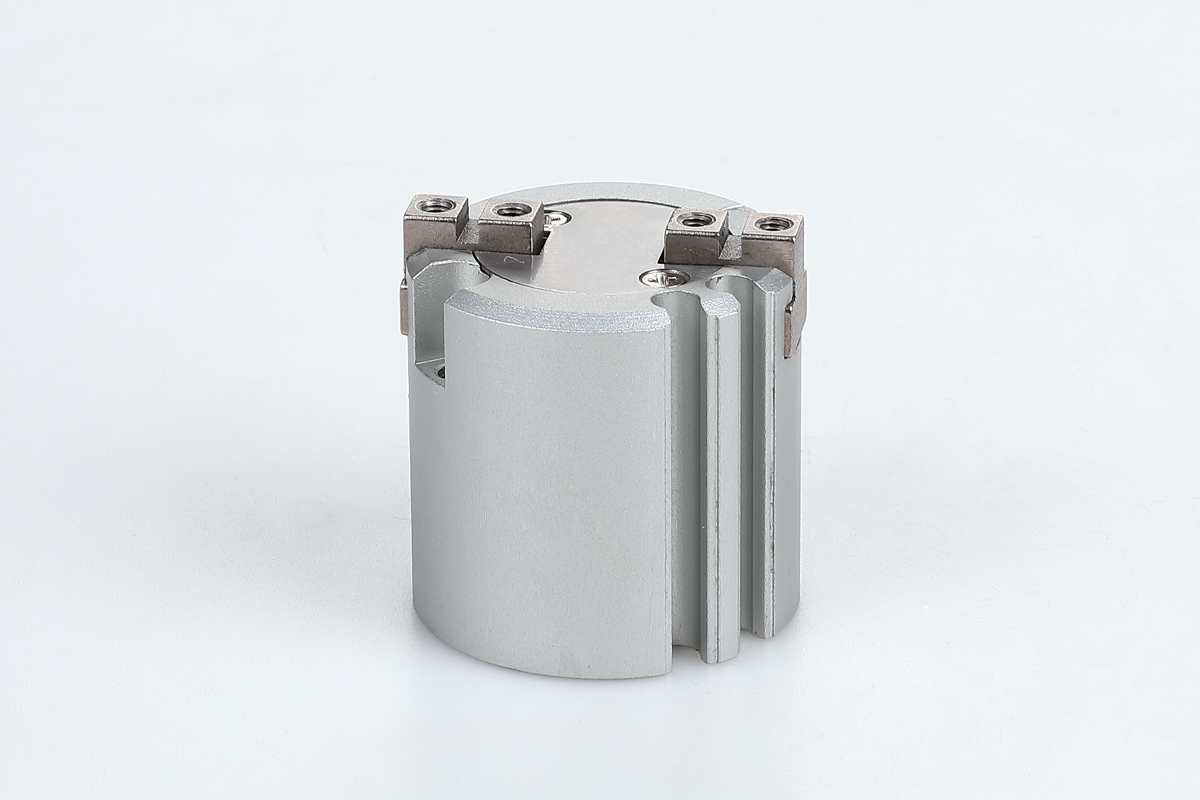

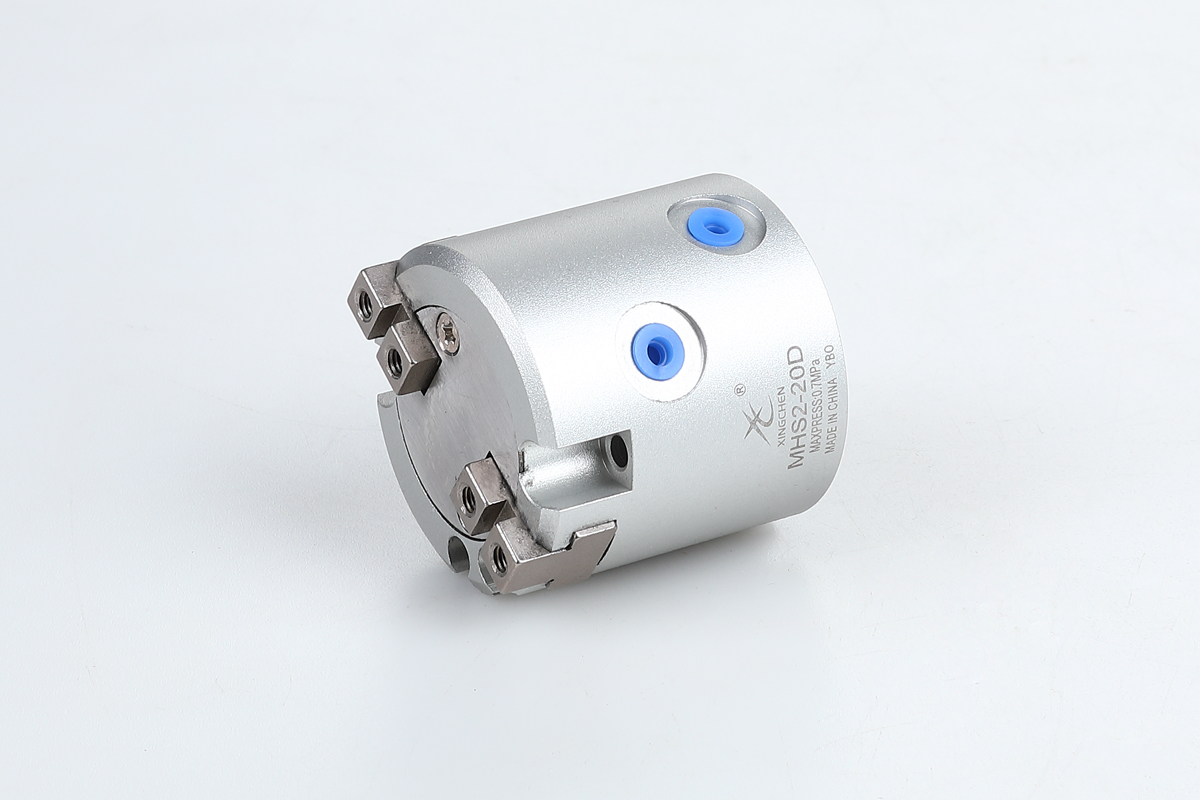

Цилиндрический воздушный захват (параллельный тип) серия MHS2 (Φ16~Φ63)

Цилиндрический воздушный захват (параллельный тип) серия MHS2 (Φ16~Φ63)

Тип движения: параллельное открытие и закрытие

Максимальное рабочее давление: 0,6 МПа

Максимальная частота использования: 60c.p.m или 120c.p.m

Точность: ±0,01 мм

Мощность удержания: 21-502Н (внешний диаметр), 23-537Н (внутренний диаметр)

Движущийся ход захвата (мм): 4,6,8,12,16

Требования к температуре: -10~60°C (незамороженный)

Поделиться в:

Код продукта

MHS2	40	D
Код серии Захваты 2:2	Скучно(мм) 16,20,25,32,40,50,63	Актёрский стиль D: двойное действие

Стандартная спецификация

Модель		MHS2-16D	MHS2-20D	MHS2-25D	MHS2-32D	MHS2-40D		MHS2-50D	MHS2-63D
Диаметр цилиндра мм		16	20	25	32	40	50		63
Жидкость для использования		Авиация
Диапазон давления		0,2~0,6 МПа			0,1~0,6 МПа
Температура окружающей среды и жидкости		10~+60°C
Повторяемость		±0,01 мм
Максимальная рабочая частота		120 c.p.m.			60 c.p.m.
Поставки нефти		Не требуется
Метод работы		Двойное действие
Примечание) Сила зажима NPressure 0,5 МПа	Зажим с внешним диаметром	21	27	63	111	177	280		502
	Удостоверение личности. Зажим	23	42	71	123	195	306		537
Штрих пальцев мм		4	4	6	8	8	12		16
Калибр лампы		M3x0.5	M5x0.8
Магнитный переключатель		Встроенный тип магнитного кольца
Модель магнитного переключателя		M9P(V)M9N(V) · M9B(V)

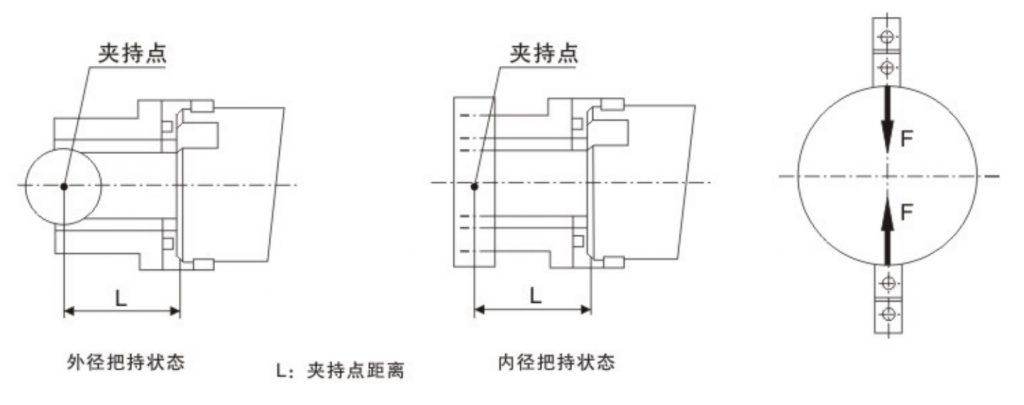

Примечание) Для силы зажима при зажатии внешнего диаметра расстояние до точки зажима для φ16-φ25 равно L=20 мм, а расстояние до точки зажима для φ32-φ63 — L=30 мм.
