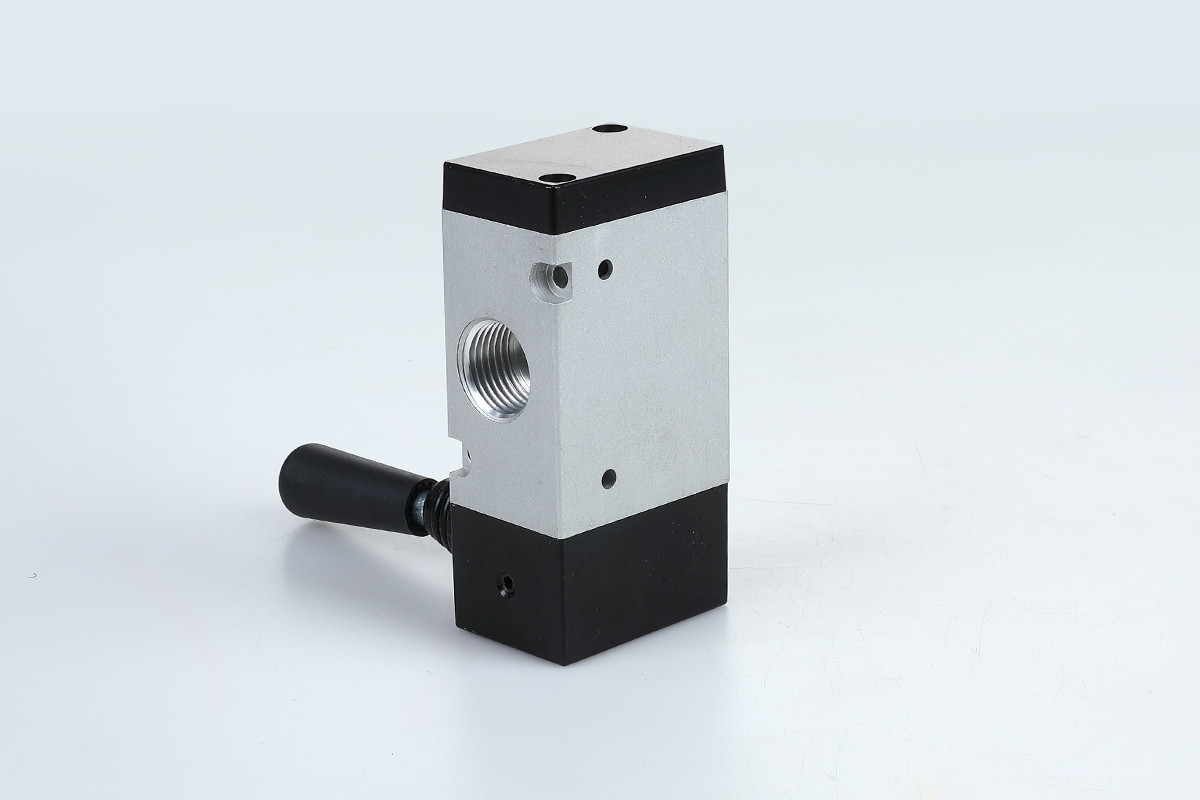

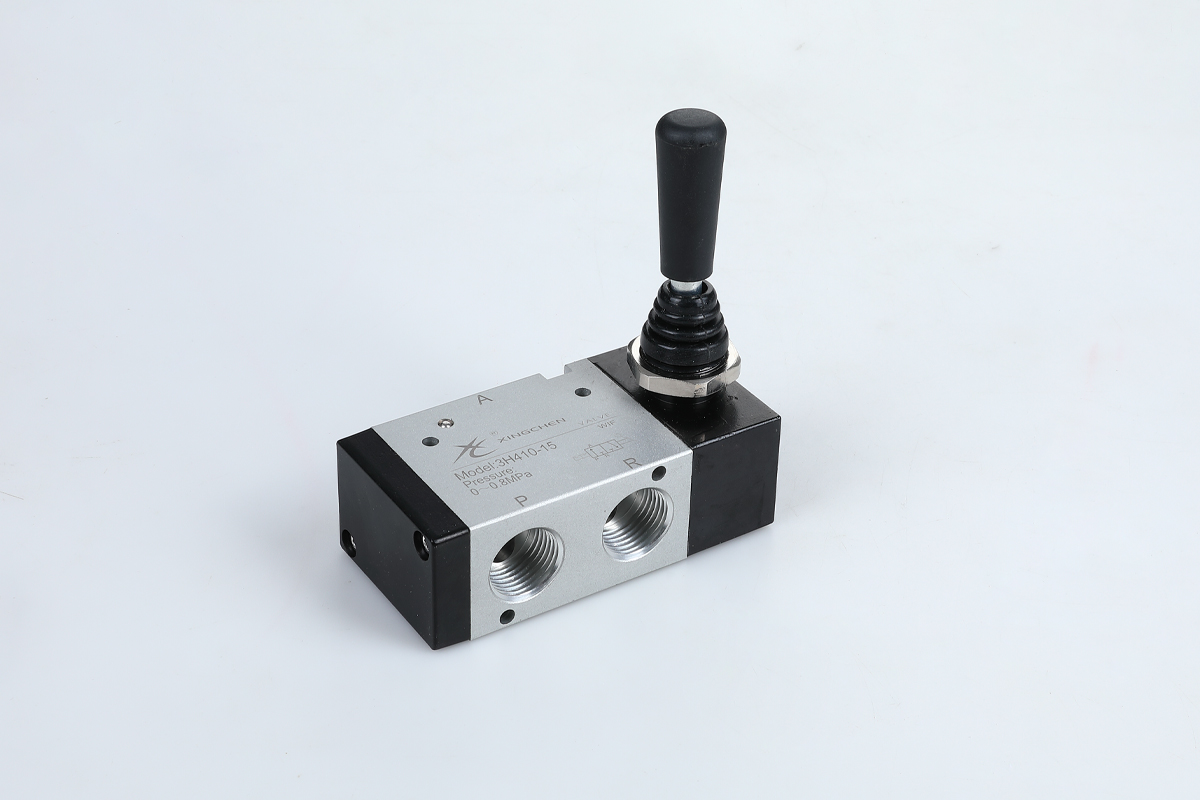

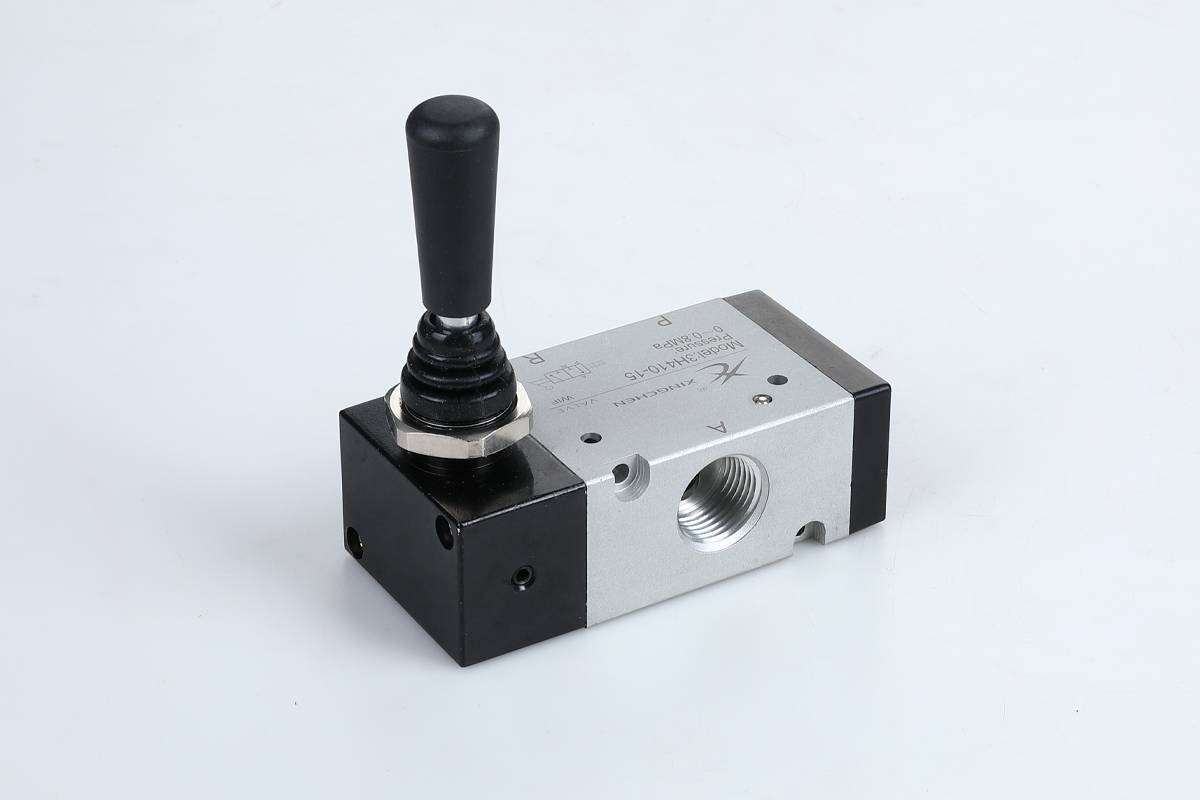

Ручной рычажный клапан (3 порта, 2 направления) серии 3H

Код продукта

3H	2	10	08
Код спецификации 3H: 3-портовый двухсторонний	Код серии Серия 2:200 Серия 3:300 Серия 4:400	Код функций 10:две позиции	Диаметр трубы 06:G1/8″ 08:G1/4″ 10:G3/8″ 15:G1/2″

Стандартные характеристики

Модель	210-06	230-06	210-08	230-08	310-08	330-08	310-10	330-10
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Режим работы	Ручное управление прямым актёрским режимом
Калибр трубы (1)	Вход = выход = выхлоп = PT1/8		Вход = выход = PT1/4. Выпуск = PT1/8		Вход = выходВыхлоп = PT1/4		Вход = выход = PT3/8. Выпуск = PT1/4
Эффективная зона	14,0 мм² (Cv=0.78)	12,0 мм² (Cv=0.67)	16,0 мм² (Cv=0.89)	12,0 мм² (Cv=0.67)	25,0 мм² (Cv=1.39)	18,0 мм² (Cv=1.00)	30,0 мм² (Cv=1.67)	18,0 мм² (Cv=1.00)
Количество должностей	Два человека и пять портов	Семья из пяти и трёх человек	Два человека и пять портов	Семья из пяти и трёх человек	Два человека и пять портов	Семья из пяти и трёх человек	Два человека и пять портов	Семья из пяти и трёх человек
Смазка	Ненужно

Диапазон рабочего давления0~0,8 МПа (0~116psi)Гарантированное давление1,5 МПа (215 psi)Рабочая температура-20~70°CМатериал кузоваАлюминийОперация угла замаха±15°±8,5°±15°±8,5°±18°±10°±18°±10°

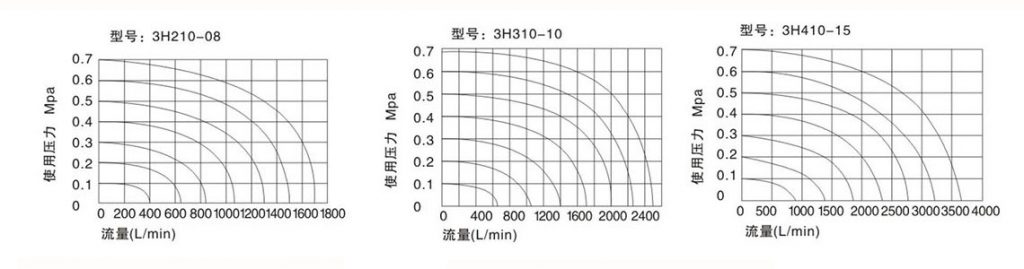

Характеристики расхода

Внешний размерный рисунок (мм)

Модель	3H210		3H310		3H410
	06	08	08	10	15
A	19	19	19	19	19
B	94	94	98.4	98.4	105
C	22	22	27	27	34
D	17	17	20	20	27
E	16.2	16.2	20.3	20.3	23
F	22.5	22.5	24	24	36
G	58.4	58.4	67.3	67.3	84.5
H	G1/8	G1/4	G1/4	G3/8	G1/2

J3535404050K88101013.5L14.914.914.814.816M2525303050N4.34.34.34.35.2P76.576.585.285.2105Q68.468.477.377.395.5R12.412.414.814.819.5S3030353543T01.5023U27.427.432.332.341V3.23.24.34.34.3W16.816.816.516.522.3
