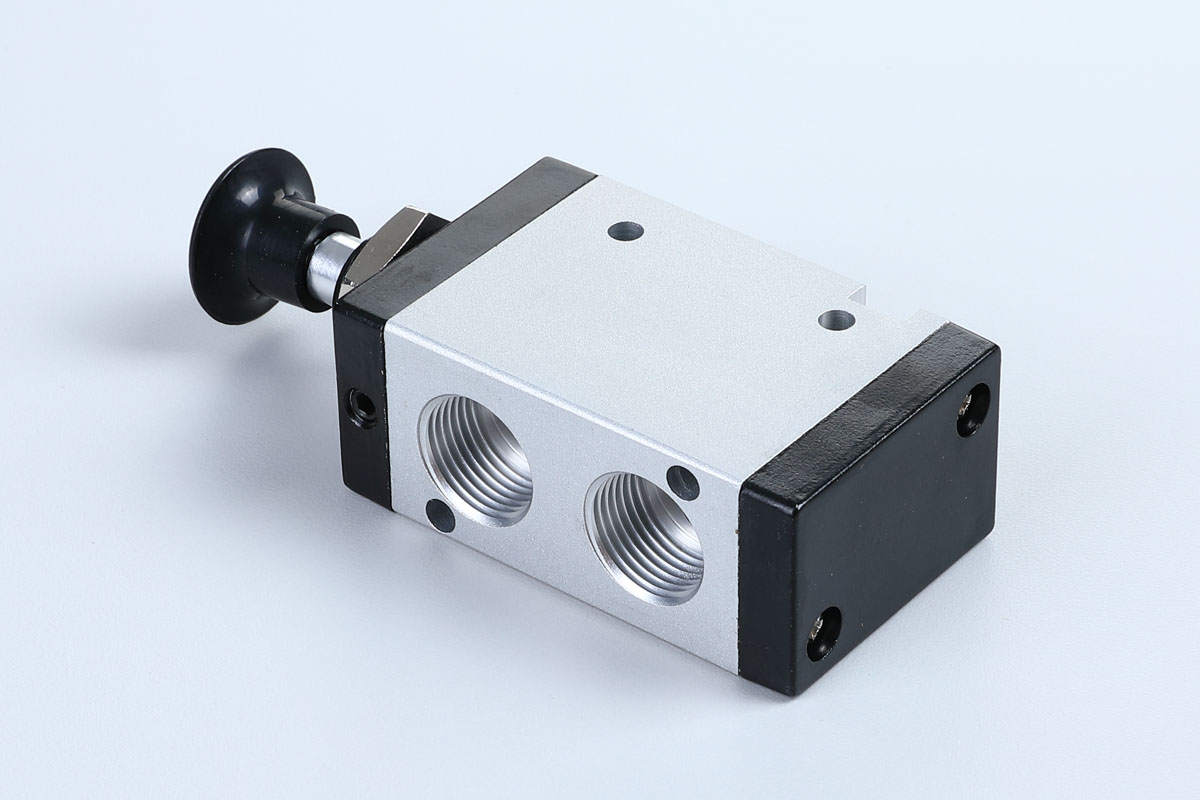

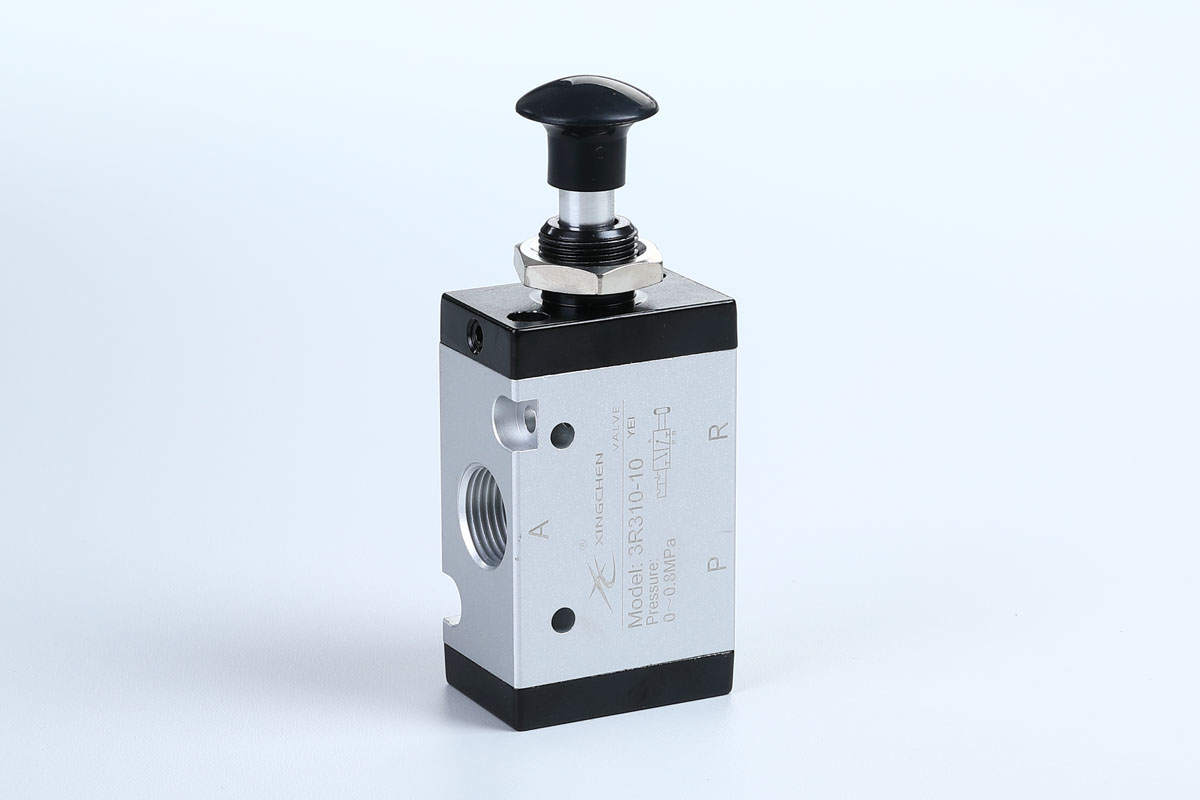

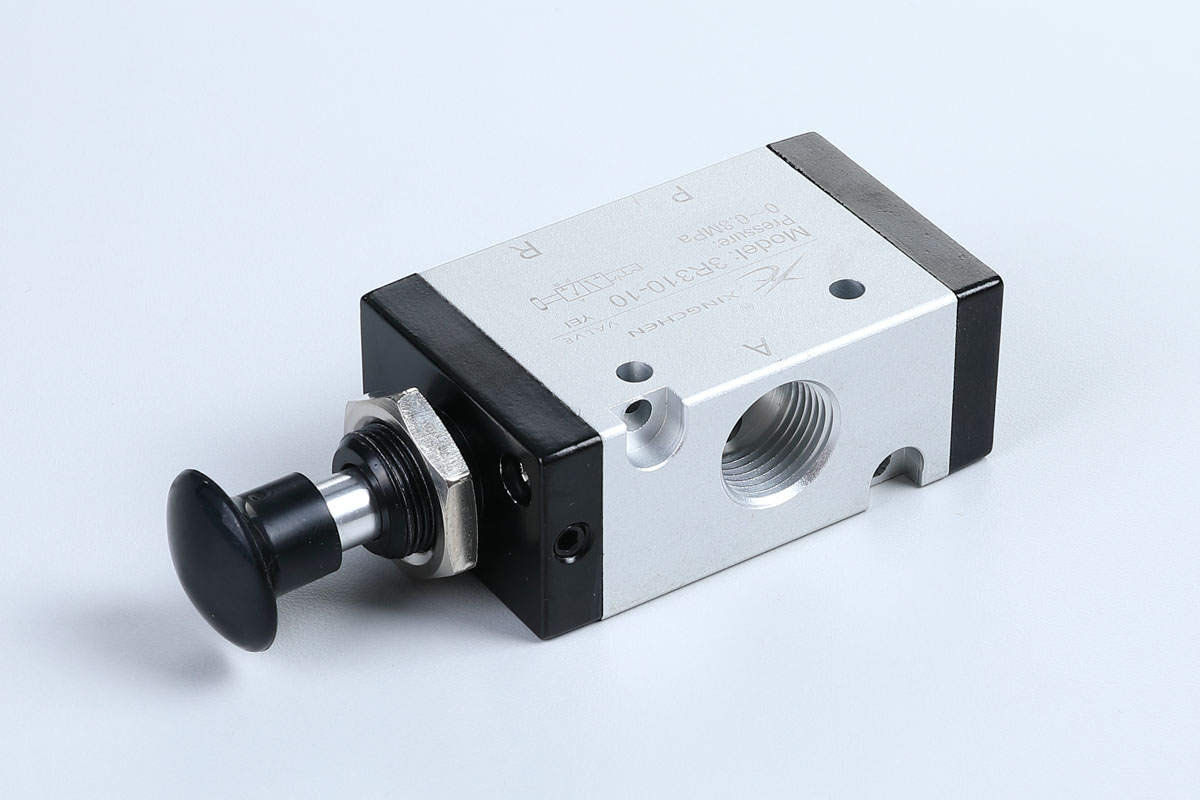

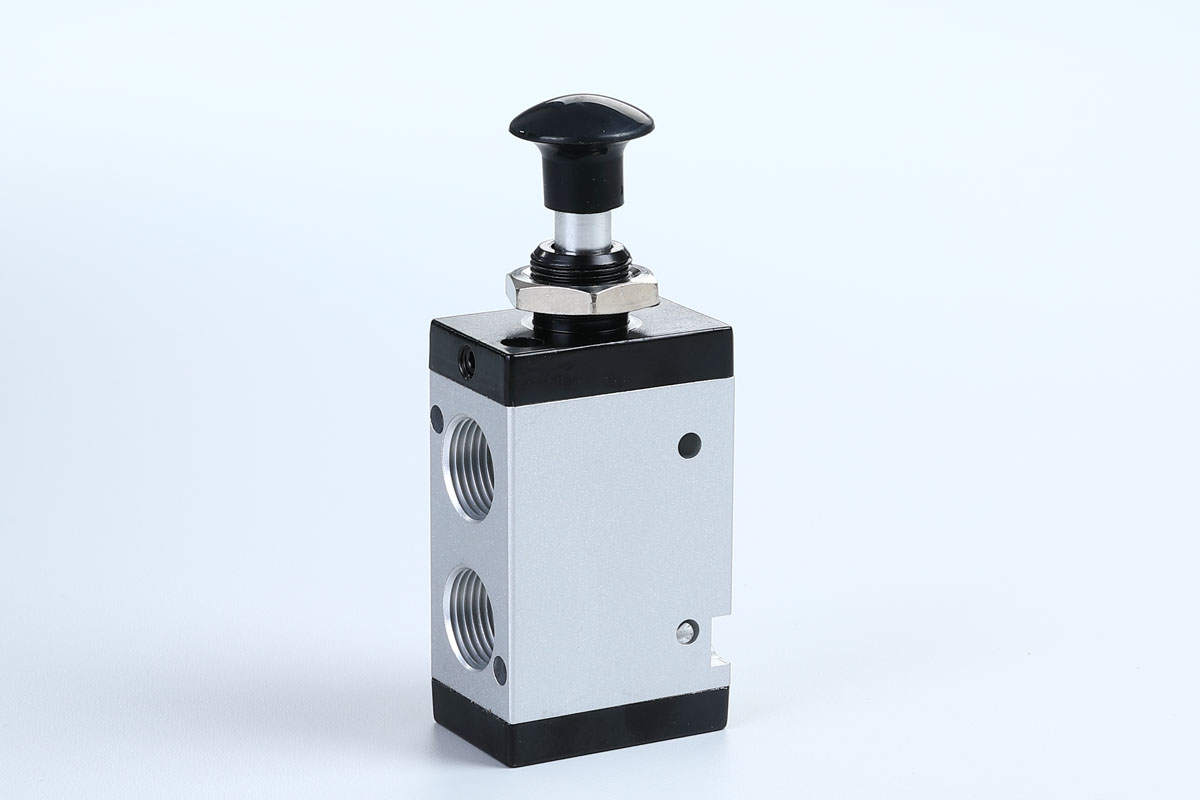

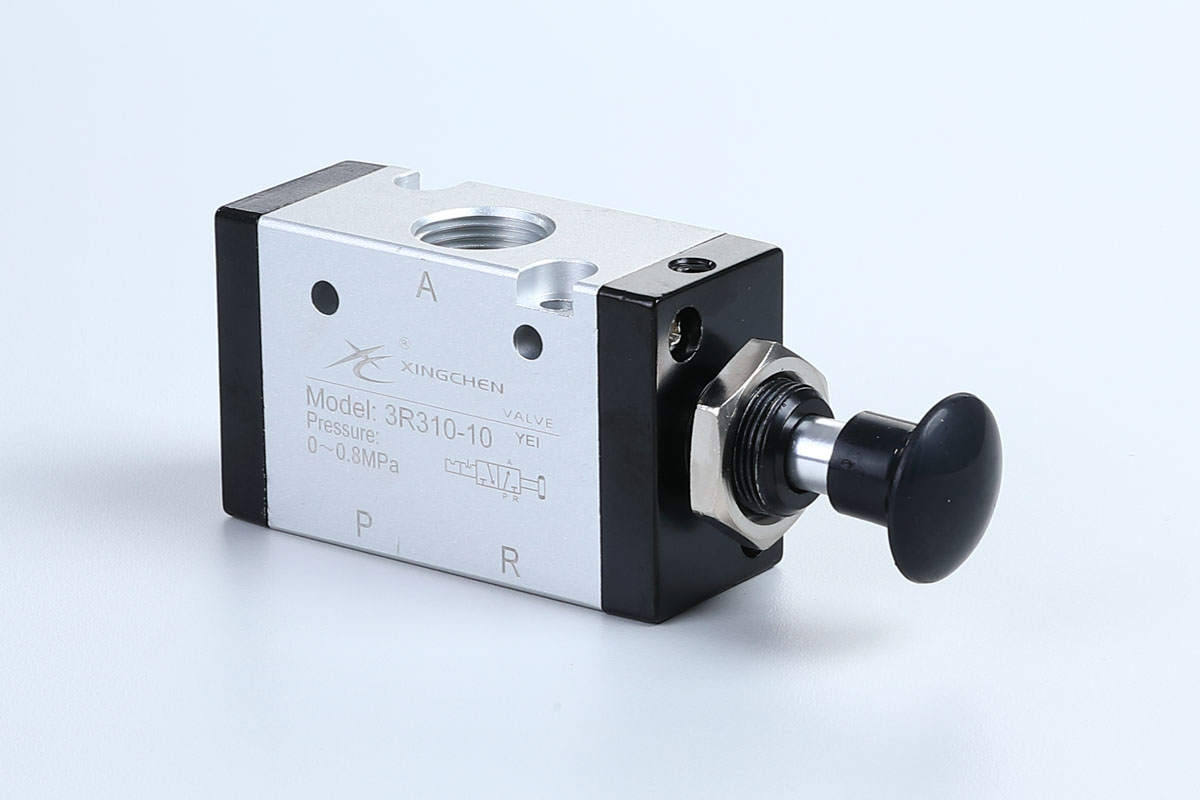

Ручной рычажный клапан (3 порта, 2 направления) серии 3R

Код продукта

3R	2	10	08
Код спецификации 3R:3-портовый двухсторонний	Код серии Серия 1:100 Серия 2:200 Серия 3:300	Код функций 10:5-порт 2-позиция 30C: 5-портовый двухпозиционный тип, тип с центральным закрытием 30E: 5-портовый трёхпозиционный тип, центральный выхлоп	Размер трубы 06:G1/8 08:G1/4 10:G3/8

Стандартная спецификация

Модель	3R110-06	3R210-06	3R210-08	3R310-08	3R310-10
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Режим работы	Тип прямого действия с ручным управлением
Калибр трубы (1)	G1/8		G1/4		G3/8

Эффективная зона  12,0 мм²
  (Cv=0.67)14,0 мм²
(Cv=0.78)16,0 мм²
(Cv=0.89)25,0 мм²
(Cv=1.39)30,0 мм²
(Cv=1.67)Количество должностейТри из двухСмазкаНе обязательно.Диапазон рабочего давления0~0,8 МПа (0~116psi)Гарантированное давление1,5 МПа (215 psi)Рабочая температура-20~70Материал кузоваАлюминий

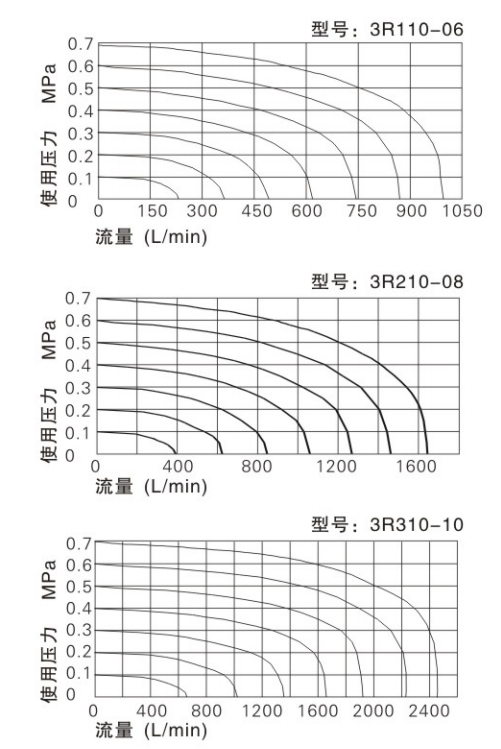

Характеристики расхода

Внутренняя структура

НЕТ.

Название

НЕТ.

Название

Символ

Название

1Винты с круглой головкой6Винты с круглой головкой11Шестиугольные орехи2Нижняя крышка7Весна12Кепка3Кузов8Стопорные винты13Замковый гайка4Уплотнительное кольцо9Держатель пружины14Ручка5Сердечник шахты10Шары

Внешний размерный рисунок (мм)

Модель	3R110-06	3R210-06	3R210-08	3R310-08	3R310-10
A	87	98	98	106.5	106.5
AB	47.8	57.8	57.8	66.5	66.5

AC1010101010B1822222727C2735354040D2525252525EM12×0,75M14×1.0M14×1.0M16×1.0M16×1.0K3.14.34.34.34.3KA2125253030KB1316161818KC7.7881010L3.33.33.34.34.3Лос-Анджелес1930303535LB1317172020LC1413.513.515.515.5PG1/8G1/8G1/4G1/4G3/8PA1622.522.52424PB20000PC15.517.517.52121PD24.528.528.53333Физкультура10000
