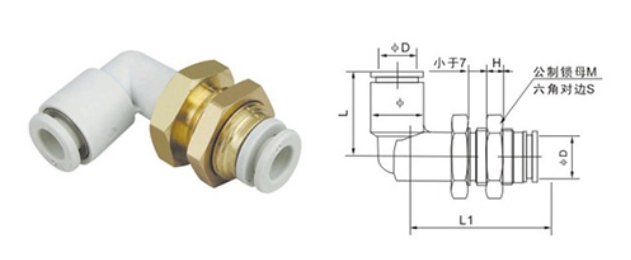

Локтевой сустав диафрагмы: KQ2LE
| Трубка φD | Модель | Joint External Диаметр φ | Длина соединения | Метрическая фиксирующая гайка | |||
| L | L1 | M | H | S | |||
| φ4 | KQ2LE04-00 | 11 | 18.5 | 31 | M12×1 | 3.5 | 14 |
| φ6 | KQ2LE06-00 | 13.2 | 20.5 | 34 | M14×1 | 17 | |
| φ8 | KQ2LE08-00 | 15.6 | 23.5 | 38.5 | M16×1 | 19 | |
| φ10 | KQ2LE10-00 | 18.8 | 26.5 | 43.5 | M20×1 | 4.5 | 24 |
| φ12 | KQ2LE12-00 | 21.3 | 28.5 | 45.5 | M22×1 | 27 | |
| φ16 | KQ2LE16-00 | 26.9 | 34 | 50.5 | M28×1.5 | 5.5 | 32 |
*Опциональные цвета для съёмного кольца: серый, синий, чёрный. Опциональные цвета для пластикового корпуса: серый, чёрный.
