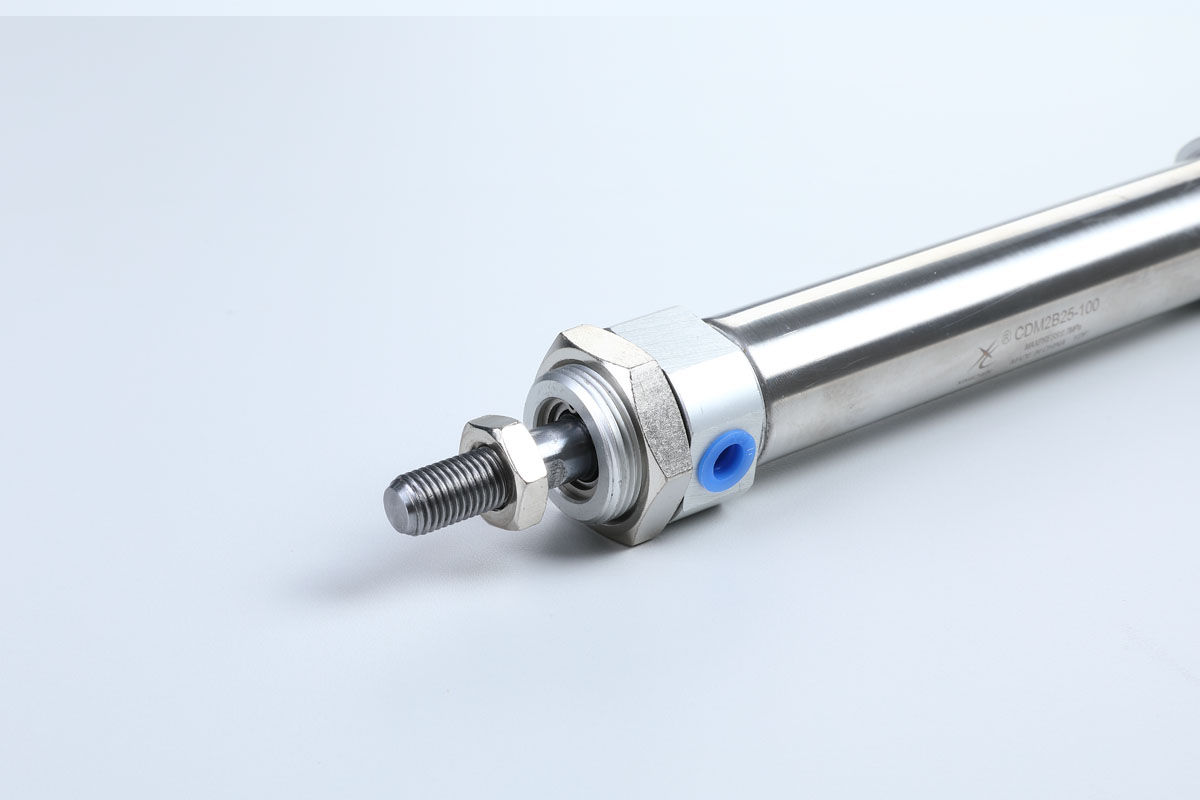

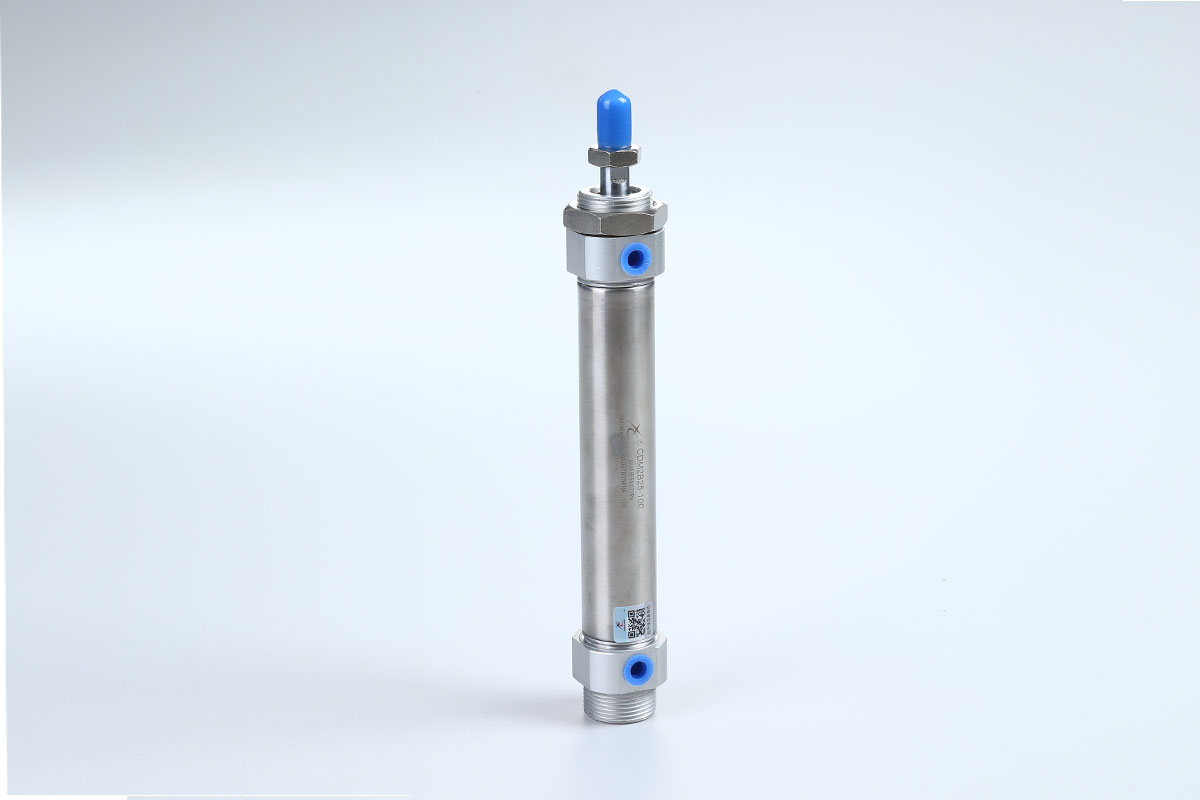

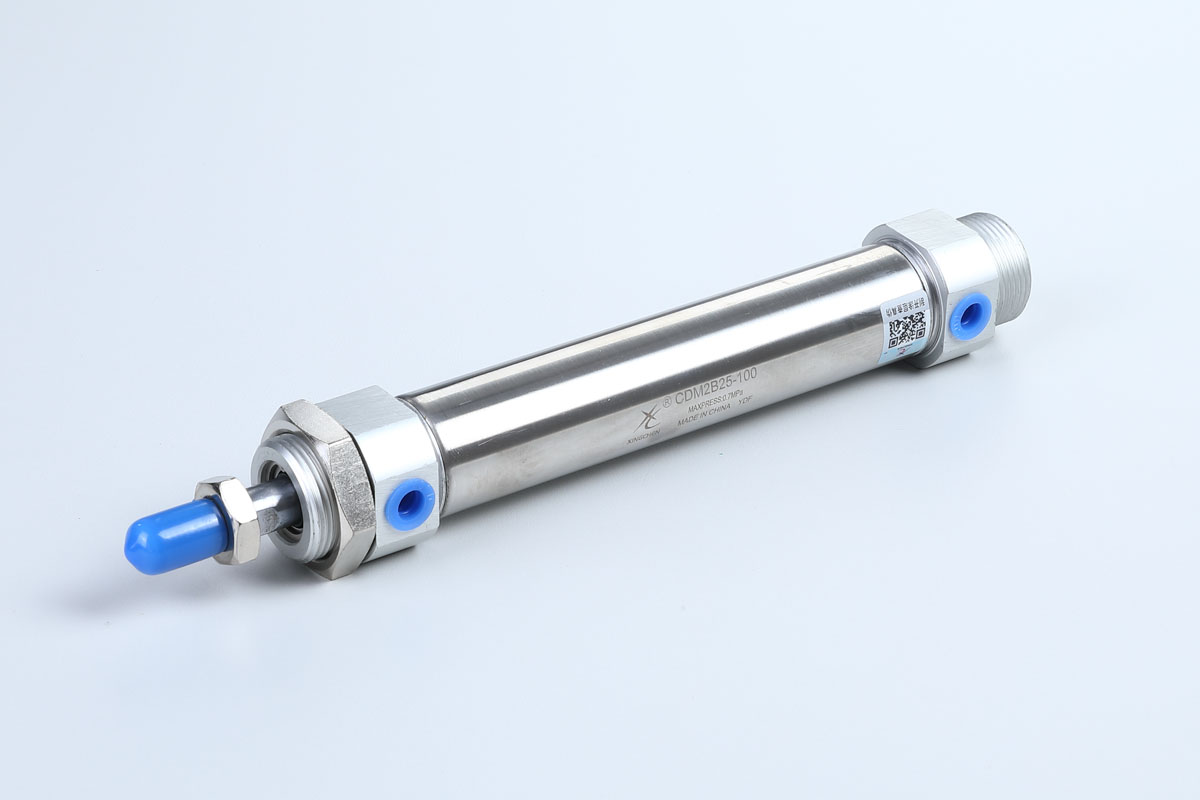

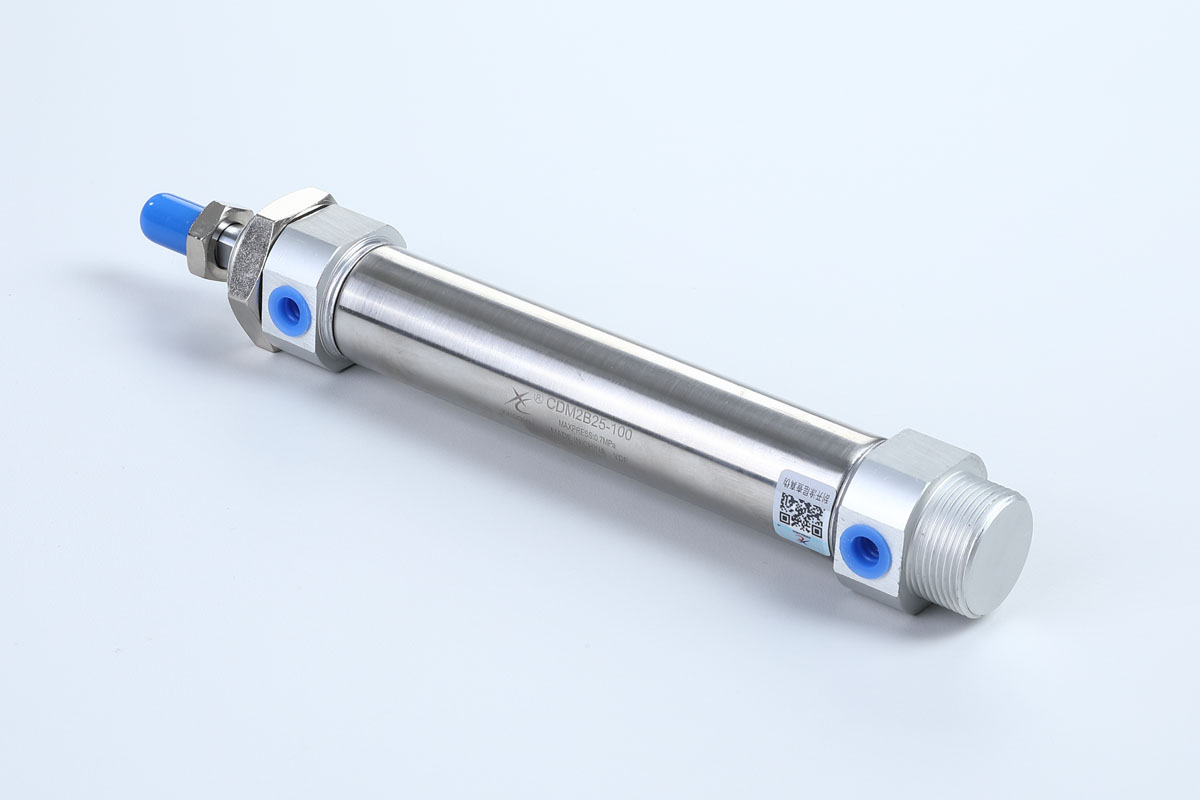

Мини-цилиндр — микропневматический цилиндр серии CDM (Φ4 мм до Φ25 мм)

Серия CDM представляет собой вершину миниатюризации в пневматическом приводе. Разработанные специально для приложений, где пространство и вес являются критичными ограничениями, эти микропневматические цилиндры обеспечивают надёжное линейное движение в невероятно компактном и лёгком корпусе. С диаметром цилиндров от всего лишь Φ4 мм до Φ25 мм серия CDM является основным решением для точной автоматизации в сборке электроники, медицинских приборах, лабораторной автоматизации и малой робототехнике.

Код продукта

CM2	L	20	50
Код серии CM2: без магнита CDM2: с магнитом	Тип крепления B:базовый типL:осевой ножекF:боковой фланец стержня G:головка фланца C: сингл клевис D: двойной клевис	Скучно(мм) 20,25,32,40	Stroke(мм) 25,50,75,100, 125,150,200,250	Актёрский стиль S: пружинный подтягивающий интро T:пружинный выход	Резьба для стержня Unmarked:Внутренний поток F:внешняя тема	Свинг-база N:с свинговой базой	Кронштейн на конце стержня V:одиночный костяшечный сустав пальца W:двойной костяшечный сустав

Особенности

• Ультракомпактный и лёгкий дизайн: разработан с минималистичной площадью и уменьшенным весом, что позволяет интегрироваться в самые тесные пространства без ущерба динамике машин.
• Точное невращающееся поршневой стержень: встроенный направляющий механизм обеспечивает высокоточное прямое движение без вращения, что необходимо для деликатных задач позиционирования.
• Универсальные варианты крепления: доступны с передним фланцем, задним креплением или базовыми резьбой, что обеспечивает гибкость для различных механических конструкций.
• Плавная и стабильная работа: Точная обработка и качественные уплотнения обеспечивают низкое трение, плавное движение и долгий срок службы даже при высокой частоте циклов.
• Простая интеграция: стандартизированные интерфейсы и доступные CAD-модели упрощают процесс проектирования и сокращают время разработки.

Стандартная спецификация

Серия	Серия CDM
Тип	Миниатюрный, невращающийся пневматический цилиндр
Размер цилиндра	Φ4mm, Φ6mm, Φ8mm, Φ10mm, Φ12mm, Φ16mm, Φ20mm, Φ25mm
Инсульт	Можно настраивать (например, от 5 мм до 100 мм, зависит от размера диаметра)
Рабочее давление	0,1 МПа до 0,7 МПа (или 1,0 МПа)
Температурный диапазон	-10°C до +60°C (стандарт)
Подушка	Регулируемая резиновая подушка с обоих концов (или без амортизатора для самых маленьких отверствий)
od Rotation	Невращающийся (с направляемым)
Монтаж	Передний фланец (MF), задний клевис (MY), базовый резьбовой

Поток портаM3, M5 или Rc1/8 (в зависимости от размера цилиндра)材质 / МатериалыСтвол: алюминиевый сплав
Поршневой стержень: нержавеющая сталь
Пломби: NBR (стандартный)ВариантыМагнитный поршень (для использования с язычковыми или твердотельными датчиками)СертификацииСоответствующий требованиям RoHS
