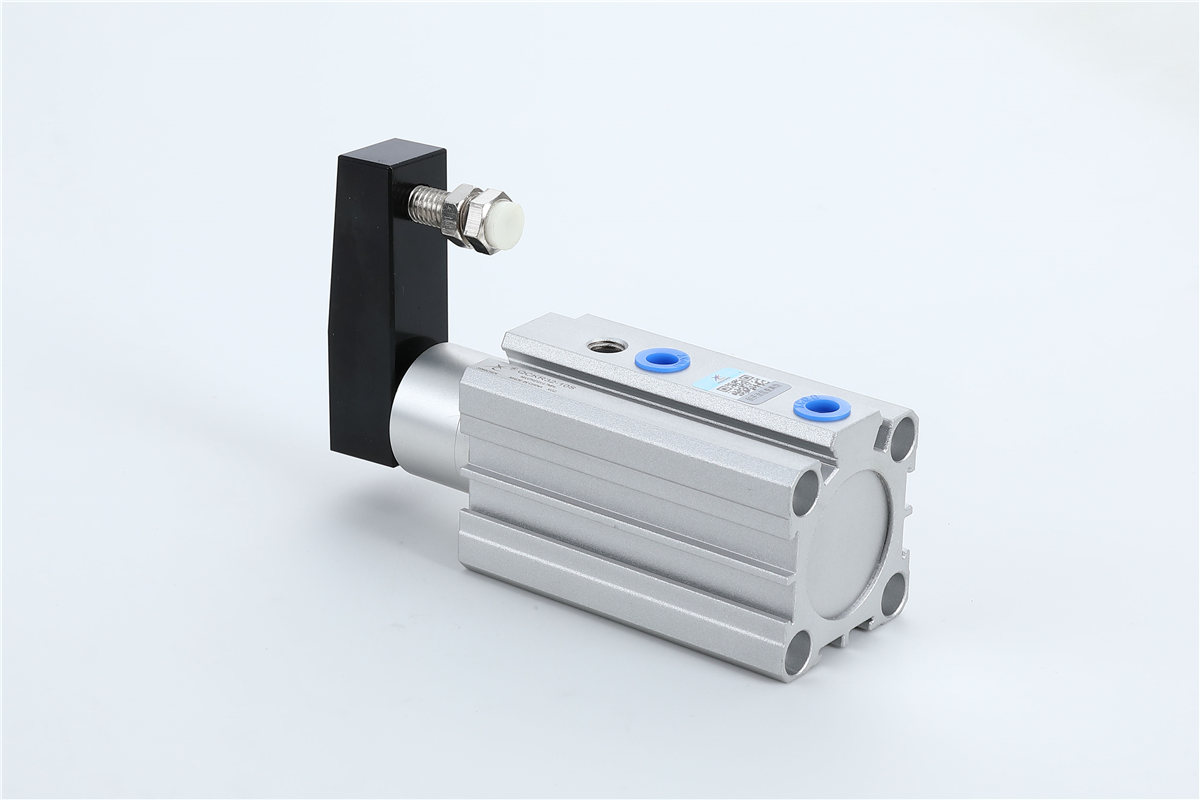

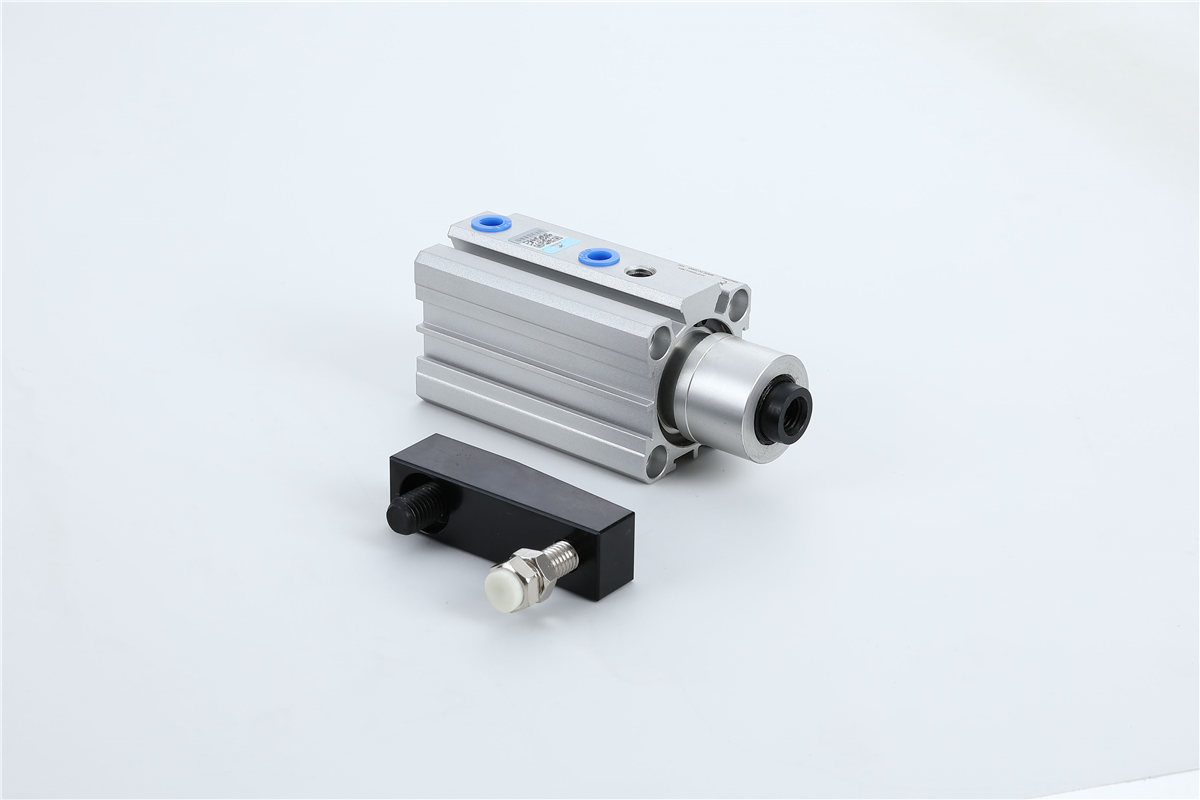

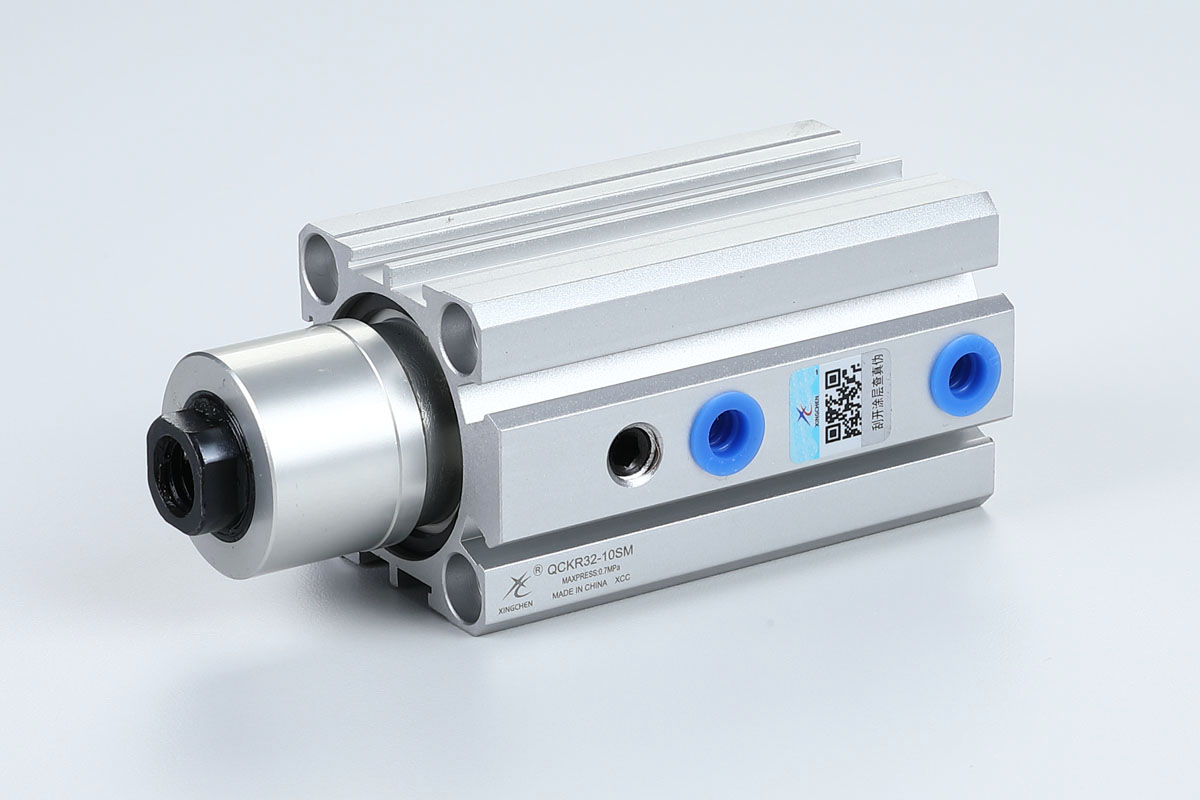

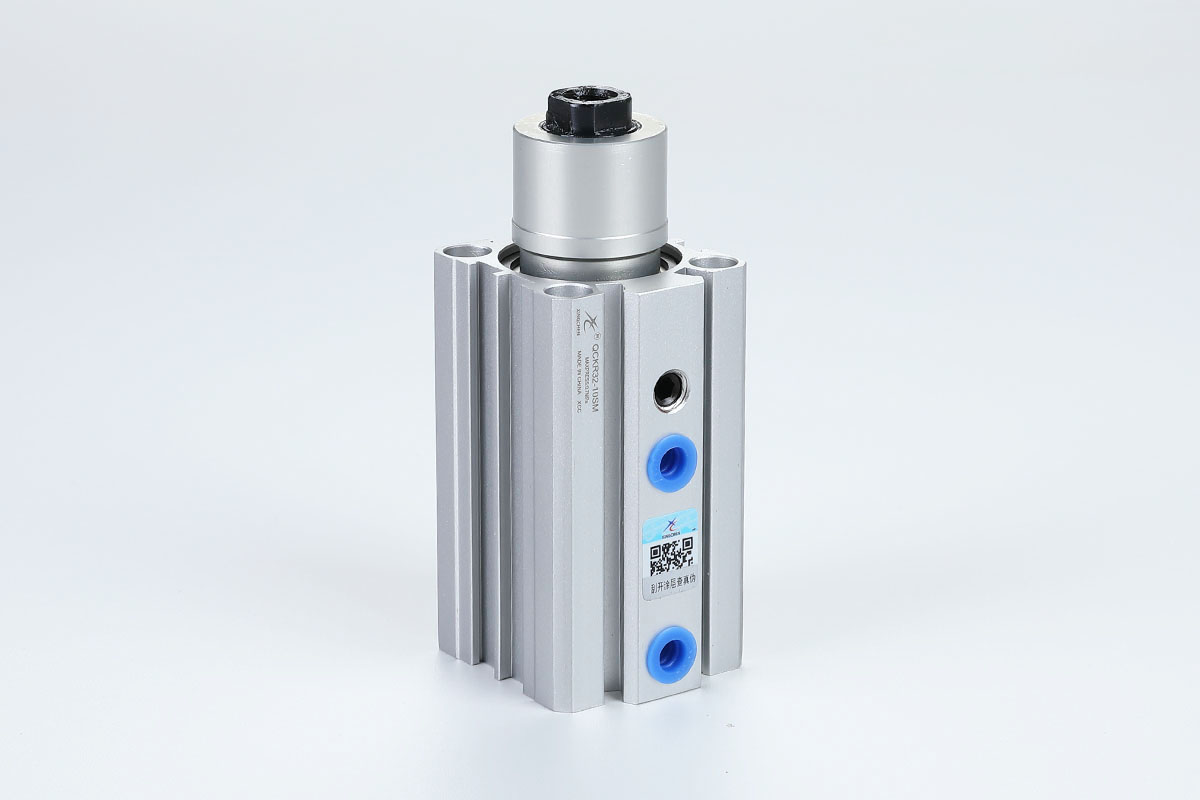

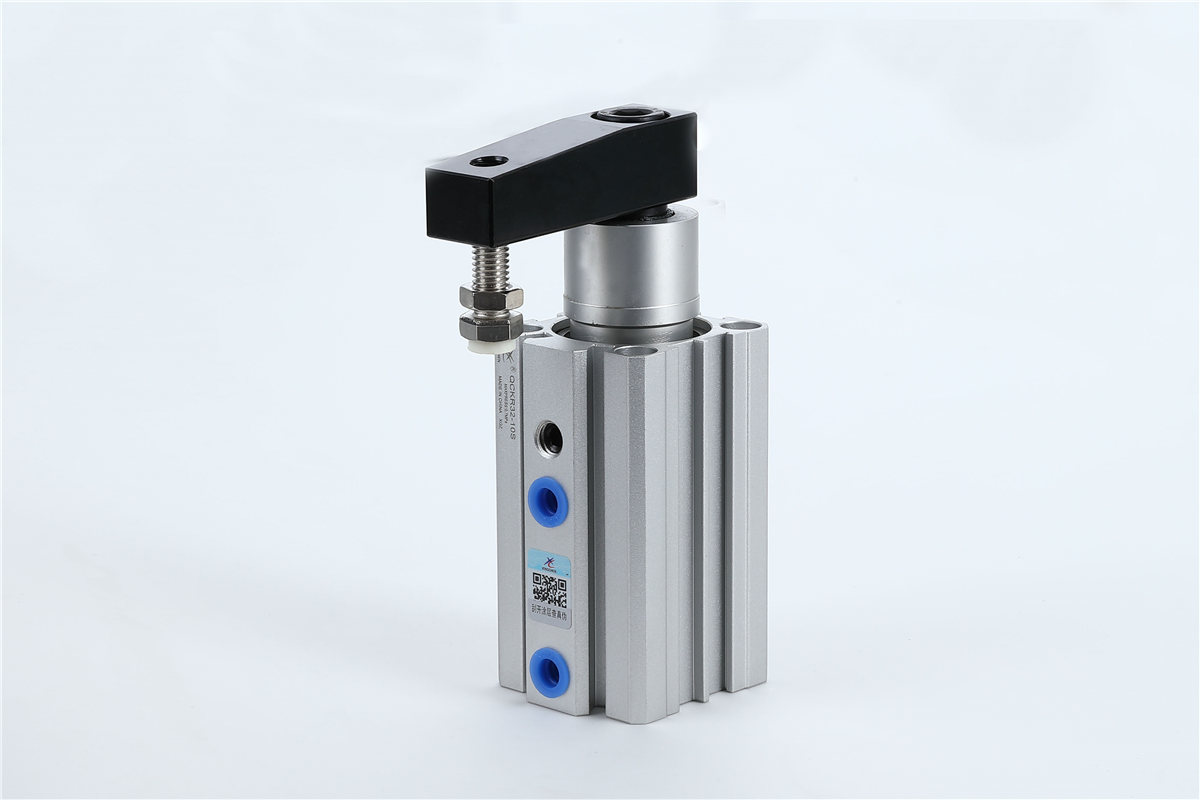

Роторный зажимный цилиндр QCK серии (Φ12~Φ63)

Указание номера модели

XCQCK	L	32	10	S	M	FB	G
Код серии	Направление вращения L: повернуть налево R: поверните направо	Скучно(мм) 12,16,20,25, 32,40,50,63	Stroke(мм) 10,20,30,50	S:с магнитом	Форма конца стержня Неотмеченный:тип конуса (с зажимом) M: тип поперечного плоского положения (без зажимного рычага)	Тип крепления FB: задний фланец	Нить Без помеченных:PT T:NPT G:G

Стандартная спецификация

Внутренний диаметр (мм)	12	16		20	25	32	40	50	63
Тип действия	Ретранслятор
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Диапазон рабочего давления	0,15~1,0 МПа(22~145 psi)(1,5~10 бар)

Гарантированная устойчивость давления1,5 МПа (215 psi) (15 бар)Рабочая температура-20~70°CДиапазон рабочих скоростей50~200 мм/сУгол поворота90°Повторяющаяся точность позиционирования±2°Направление вращенияЛевша или правша Поворотный ход (мм)7.59.51519Ход зажимов (мм)102010203010203050Диапазон допуска к ходу+01.0Тип амортизацииАварийная подушкаКалибр калибра [Примечание 1]M5×0.8PT1/8PT1/4Магнитные переключателиCMSG, DMSG, EMSG

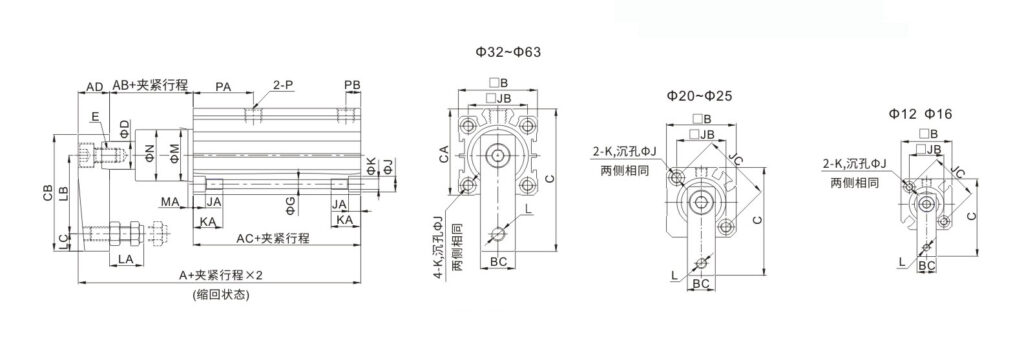

Внешний размерный рисунок (мм)

● XCQCK口 (конусный тип с маятником)

Бура	A	AB	AC	AD	B	До н.э.	C	CA	CB	D	E	G	J	JA	JB	JC
12	55	10.5	35.5	9	25	9	36.5	一	29	6	M3×0.5	3.3	6	3.5	15.5	22

165910.535.513291144.5一368M5×0.83.363.52028208686216361660一5112M8×1.25595.525.536258786316401662一5112M8×1.25595.528403210817.571.51945198249.56716M10×1.5595.534一40109256519531985.5576716M10×1.5595.540一501333176.525.56425.5114718820M12×1.756.510.56.550一6313630.58025.57725.5120.5848820M12×1.758.514960一

Бура	K	KA	L	Лос-Анджелес	LB	LC	M	MA	N	P	PA	PB
12	M4×0.7	11	M4×0.7	7~13	20	4	11	3	10.8	M5×0.8	13.5	5.5
16	M4×0.7	11	M4×0.7	7~13	25	5	14	3	13.8	M5×0.8	15	5.5
20	M6×1.0	17	M6×1.0	9.5~20.5	35	7	18	3	17.8	M5×0.8	30	6
25	M6×1.0	17	M6×1.0	9.5~20.5	35	7	23	6	22.5	M5×0.8	30	7

32M6×1.017M8×1.2513.5~25.5451030729.5PT1/834.58.540M6×1.017M8×1.2513.5~25.5451030329.5PT1/826.5950M8×1.2522M10×1.514,5~306510373.536.5PT1/43411.563M10×1.528.5M10×1.514,5~306510483.547.5PT1/434.511.5

● XCQCK口 M (плоский тип без маятникового рычага)

Бура	A	AB	AC	B	CA	D	F	FA	H	E	EA	G	J
12	48	9.5	35.5	25		6	3	2.5	5	M3×0.5	6	3.3	6
16	48	9.5	35.5	29	一	8	3	2.5	7	M5×0.8	7	3.3	6
20	72.5	6.5	62	36	一	12	4	3	10	M8×1.25	13	5	9
25	73.5	6.5	63	40	一	12	4	3	10	M8×1.25	13	5	9
32	93.5	15.5	71.5	45	49.5	16	6.5	5.5	14	M10×1.5	15	5	9
40	94.5	23	65	53	57	16	6.5	5.5	14	M10×1.5	15	5	9

501122876.56471207.55.517M12×1.75206.510.56311527.5807784207.55.517M12×1.75208.514

Бура	JA	JB	JC	K	KA	M	MA	N	P	PA	PB
12	3.5	15.5	22	M4×0.7	11	11	3	10.8	M5×0.8	13.5	5.5
16	3.5	20	28	M4×0.7	11	14	3	13.8	M5×0.8	15	5.5
20	5.5	25.5	36	M6×1.0	17	18	3	17.8	M5×0.8	30	6
25	5.5	28	40	M6×1.0	17	23	6	22.5	M5×0.8	30	7
32	5.5	34	一	M6×1.0	17	30	7	29.5	PT1/8	34.5	8.5
40	5.5	40	一	M6×1.0	17	30	3	29.5	PT1/8	26.5	9
50	6.5	50	一	M8×1.25	22	37	3.5	36.5	PT1/4	34	11.5
63	9	60	一	M10×1.5	28.5	48	3.5	47.5	PT1/4	34.5	11.5

Бура	R	XCQ (QCK□)	XCQ (QCK□M)	M	N	N1	FD	FT	FV	FX	FZ
12	35.5	46	48	15.5	4.5	7.5	4.5	5.5	25	45	55
16	35.5	46	48	20	4.5	7.5	4.5	5.5	30	45	55
20	62	70	72.5	25.5	6.5	10.5	6.5	8	39	48	60
25	63	71	73.5	28	6.5	10.5	6.5	8	42	52	64
32	71.5	89	93.5	34	6.5	10.5	5.5	8	48	56	65
40	65	90	94.5	40	6.5	10.5	5.5	8	54	62	72
50	76.5	107.5	112	50	8.5	13.5	6.5	8	67	76	89
63	80	110.5	115	60	10.5	16.5	9	8	80	92	108
