Как работает пневматический поворотный привод?

Пневматические поворотные приводы преобразуют энергию сжатого воздуха во вращательное движение, поэтому являются важными исполнительными механизмами во многих промышленных системах и системах автоматизации. Такие приводы широко используются в областях, где требуется вращательное движение, включая робототехнику, системы транспортировки материалов и приводы клапанов.

В этой статье рассматриваются принцип работы пневматических поворотных приводов, их конструкция, основные типы, области применения, а также рекомендации по выбору подходящего привода для конкретной задачи.

Что такое пневматический поворотный привод?

Поворотный пневматический цилиндр — это механическое устройство, использующее энергию сжатого воздуха для создания вращательного движения. В отличие от линейных приводов, создающих прямолинейное перемещение, поворотные приводы предназначены для формирования крутящего момента и вращения объекта. Такие приводы широко применяются в системах, требующих точного вращательного движения, например в поворотных конвейерах, роботизированных манипуляторах и системах управления клапанами.

Основные компоненты пневматического поворотного привода

• Корпус: внешняя оболочка, защищающая внутренние компоненты привода.
• Поршень или лопасть: внутренний элемент, который перемещается внутри привода и создаёт вращательное движение.
• Вал: передаёт вращательное движение на подключённую нагрузку или исполнительный механизм.
• Порты и клапаны: управляют направлением потока сжатого воздуха, определяя направление вращения (по часовой стрелке или против часовой стрелки).
• Возвратная пружина (опционально): в некоторых моделях используется для возврата привода в исходное положение после завершения вращения.

Принцип работы пневматического поворотного привода

Принцип работы пневматического поворотного привода достаточно прост. Сжатый воздух, поступающий в привод, воздействует на поршень или лопасть внутри корпуса. Под действием давления поршень перемещается, а поскольку он соединён с валом, это линейное движение преобразуется во вращение вала. Направление вращения зависит от того, на какую сторону поршня подаётся давление воздуха, поэтому вращение может осуществляться как по часовой стрелке, так и против неё.

Выпускные каналы и клапаны управляют подачей и выпуском воздуха, обеспечивая точный контроль движения привода. Регулируя давление сжатого воздуха, можно управлять скоростью вращения и величиной создаваемого крутящего момента.

Основные факторы, влияющие на работу пневматических поворотных приводов

• Давление воздуха: чем выше давление сжатого воздуха, тем большее усилие может создать привод, что непосредственно влияет на скорость вращения и выходной крутящий момент.
• Управление крутящим моментом и скоростью: крутящий момент и скорость зависят от размеров привода и объёма подаваемого сжатого воздуха. Компактные приводы обеспечивают меньший крутящий момент, но более высокую скорость вращения, тогда как более крупные модели создают больший крутящий момент при меньшей скорости.
• Выпускные каналы: через выпускные каналы удаляется воздух после выполнения рабочего цикла. Их конструкция также влияет на скорость вращения привода.

Типы пневматических поворотных приводов

Существует несколько типов пневматических поворотных приводов, каждый из которых предназначен для определённых задач. Ниже приведены наиболее распространённые конструкции.

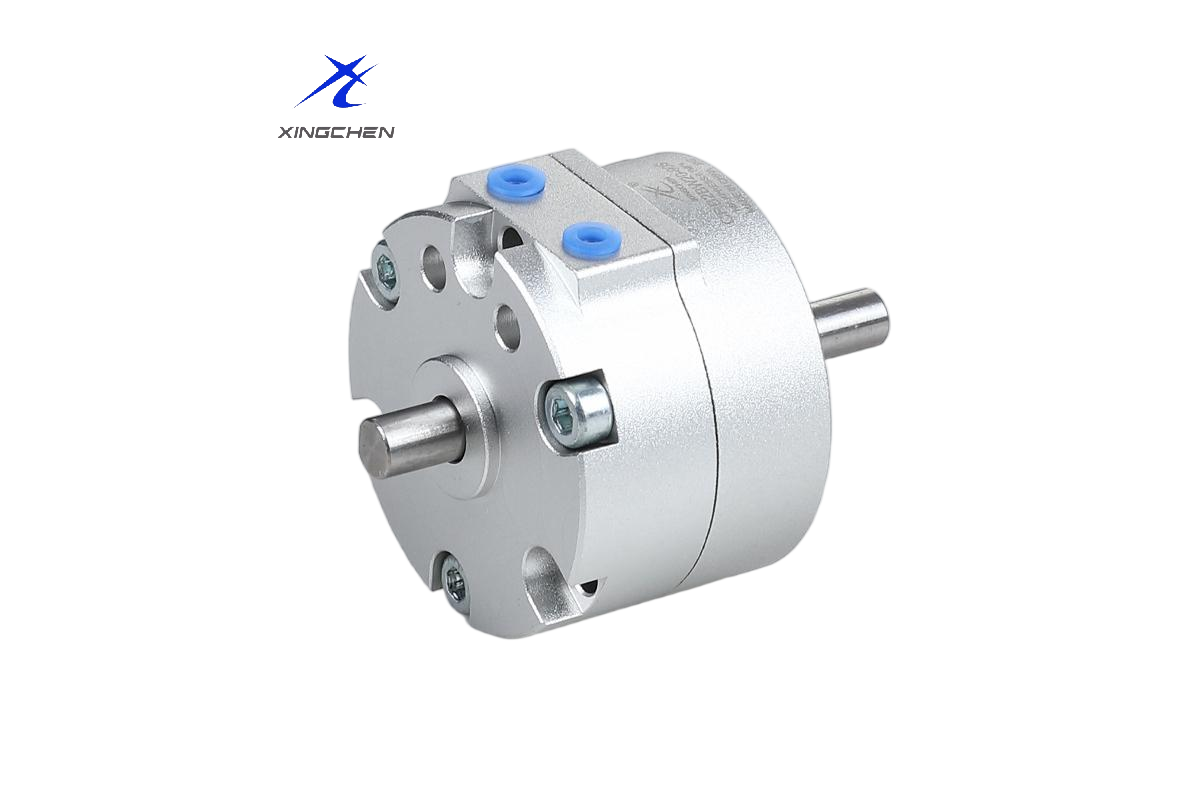

1. Лопастные поворотные приводы

Лопастные поворотные приводы используют лопасть, закреплённую на центральном валу. Когда сжатый воздух подаётся на одну сторону лопасти, она поворачивает вал в требуемом направлении. Такие приводы отличаются компактной конструкцией и высокой эффективностью при работе с небольшими и средними значениями крутящего момента. Они широко применяются на автомобильных сборочных линиях и в робототехнике.

2. Реечно-зубчатые поворотные приводы

В реечно-зубчатых приводах рейка взаимодействует с зубчатым колесом (шестернёй), преобразуя линейное движение во вращательное. Под действием сжатого воздуха рейка перемещается, заставляя вращаться шестерню. Такие приводы способны создавать высокий крутящий момент и широко используются в системах управления клапанами, тяжёлом промышленном оборудовании и автоматизированных производственных линиях.

3. Поворотные приводы с винтовой передачей

Поворотные приводы с винтовой передачей используют систему косозубых шестерён для создания вращательного движения. По сравнению с реечно-зубчатыми приводами они обеспечивают более плавную работу и обычно применяются в оборудовании, где требуется высокая точность управления крутящим моментом и углом поворота. Такие приводы широко используются в робототехнике, упаковочном оборудовании и системах транспортировки материалов.

4. Приводы двойного и одностороннего действия

• Приводы двойного действия: сжатый воздух подаётся поочерёдно на обе стороны поршня, что позволяет приводу вращаться в обоих направлениях. Такие приводы отличаются большей универсальностью и используются в системах, где требуется полный контроль над вращением, например на автоматизированных сборочных линиях.
• Приводы одностороннего действия: давление воздуха подаётся только на одну сторону поршня, а возврат осуществляется при помощи пружины. Они имеют более простую конструкцию и применяются в системах, где вращение требуется только в одном направлении.

Области применения пневматических поворотных приводов

Пневматические поворотные приводы широко применяются в различных отраслях промышленности. Ниже приведены наиболее распространённые области их использования.

1. Автоматизация и робототехника

Пневматические поворотные приводы используются для приведения в движение роботизированных манипуляторов, обеспечивая точные вращательные движения, необходимые для выполнения таких операций, как сварка, захват, сборка и другие технологические процессы. Они обеспечивают высокую точность и скорость, необходимые современным автоматизированным производственным системам.

2. Системы транспортировки материалов

Пневматические поворотные приводы также применяются в системах транспортировки материалов, включая поворотные конвейеры, поворотные столы и сортировочные системы. Они позволяют изменять направление движения продукции, выполнять её поворот или разворот, повышая эффективность производства и оптимизируя работу производственной линии.

3. Управление клапанами

Пневматические поворотные приводы широко используются для управления клапанами в нефтегазовой промышленности, системах водоочистки и химическом производстве. Они обеспечивают открытие, закрытие и регулирование положения клапанов, отвечая за управление потоком жидкостей и газов в трубопроводных системах.

4. Упаковочная и производственная промышленность

Одной из наиболее распространённых областей применения пневматических поворотных приводов являются упаковочные машины, где они управляют вращением контейнеров, бутылок и других изделий. Возможность точного вращения обеспечивает высокую эффективность и точность упаковочного процесса.

5. Горнодобывающая промышленность и тяжёлое машиностроение

Пневматические поворотные приводы также используются в горнодобывающей отрасли и тяжёлой технике, где требуется высокий крутящий момент. Они применяются в буровых установках, различных конвейерных системах и другом тяжёлом оборудовании, обеспечивая необходимое вращательное движение.

Преимущества пневматических поворотных приводов

Пневматические поворотные приводы обладают рядом преимуществ, благодаря которым они являются отличным выбором для различных промышленных применений.

• Компактная конструкция и высокий крутящий момент: благодаря компактным размерам поворотные приводы способны развивать высокий крутящий момент, что делает их подходящими для оборудования с ограниченным монтажным пространством.
• Высокая точность и надёжность: такие приводы обеспечивают точное управление вращательными движениями и отличаются высокой стабильностью работы, поэтому широко используются в оборудовании, требующем высокой точности.
• Энергоэффективность: использование сжатого воздуха в качестве источника энергии позволяет отказаться от электрических приводов и сложных механических систем, обеспечивая высокую энергоэффективность.
• Надёжная работа в тяжёлых условиях эксплуатации: пневматические поворотные приводы отличаются высокой прочностью и способны эффективно работать при высокой влажности, экстремальных температурах, а также в условиях повышенной запылённости и загрязнений.
• Минимальное техническое обслуживание: благодаря небольшому количеству движущихся деталей такие приводы требуют минимального обслуживания, что сокращает время простоя оборудования и снижает затраты на ремонт.

Как выбрать подходящий пневматический поворотный привод

При выборе пневматического поворотного привода необходимо учитывать несколько важных факторов, чтобы обеспечить соответствие оборудования требованиям конкретной области применения.

1. Требуемый крутящий момент

Крутящий момент — это вращающее усилие, создаваемое приводом. Выходной крутящий момент привода должен соответствовать требованиям вашей системы. При расчёте необходимого значения следует учитывать массу нагрузки, расстояние до точки приложения силы и доступное давление сжатого воздуха.

2. Угол поворота

Необходимый угол поворота зависит от требований конкретного применения. Это может быть фиксированный угол, например 90° или 180°, либо непрерывное вращение. Перед выбором привода необходимо убедиться, что он способен обеспечить требуемый диапазон вращения.

3. Управление скоростью

Скорость вращения регулируется изменением расхода сжатого воздуха, поступающего в привод. В зависимости от условий эксплуатации может потребоваться определённый диапазон скоростей вращения.

4. Условия эксплуатации

Необходимо учитывать условия, в которых будет работать привод. Для эксплуатации при экстремальных температурах, высокой влажности или в запылённой среде следует выбирать модели, специально предназначенные для подобных условий.

5. Частота рабочих циклов

Частота рабочих циклов также влияет на производительность привода. Если оборудование работает с высокой частотой повторяющихся операций, например на автоматизированной сборочной линии или в робототехнических системах, необходимо выбирать привод, рассчитанный на непрерывную или высокоцикловую эксплуатацию.

Сотрудничайте с профессиональным производителем пневматического оборудования

Выбор надёжного пневматического поворотного привода начинается с выбора профессионального производителя. XCHEN (Xingchen Pneumatic) является одним из профессиональных производителей пневматических компонентов, предлагая широкий ассортимент пневматических цилиндров, пневматических захватов, координатных столов, компонентов пневматического управления и другой сопутствующей продукции.

Пневматические поворотные приводы XCHEN (Xingchen Pneumatic) отличаются высокой надёжностью, большим крутящим моментом и высокой точностью работы. Они широко используются в системах автоматизации, робототехнике и различных производственных процессах, где требуются долговечность и эффективность. Сотрудничая с XCHEN (Xingchen Pneumatic), вы получаете качественные индивидуальные решения, профессиональную техническую поддержку и высокий уровень обслуживания клиентов.

FAQ

В чём разница между пневматическим поворотным приводом и линейным приводом?

Пневматический поворотный привод создаёт вращательное движение, тогда как линейный привод обеспечивает прямолинейное перемещение.

Как рассчитать необходимый крутящий момент для пневматического поворотного привода?

Чтобы определить необходимый крутящий момент, умножьте приложенную силу на расстояние от точки приложения силы до центра вращения (длину плеча). Полученное значение будет соответствовать крутящему моменту, необходимому для перемещения нагрузки.

Можно ли использовать пневматические поворотные приводы для непрерывного вращения?

Да. Некоторые модели пневматических поворотных приводов специально разработаны для непрерывного вращения, что делает их подходящими для оборудования, требующего постоянного вращательного движения.

Как обслуживать пневматический поворотный привод?

Базовое техническое обслуживание включает регулярную проверку на наличие утечек воздуха, своевременную смазку привода и контроль качества подачи сжатого воздуха.
