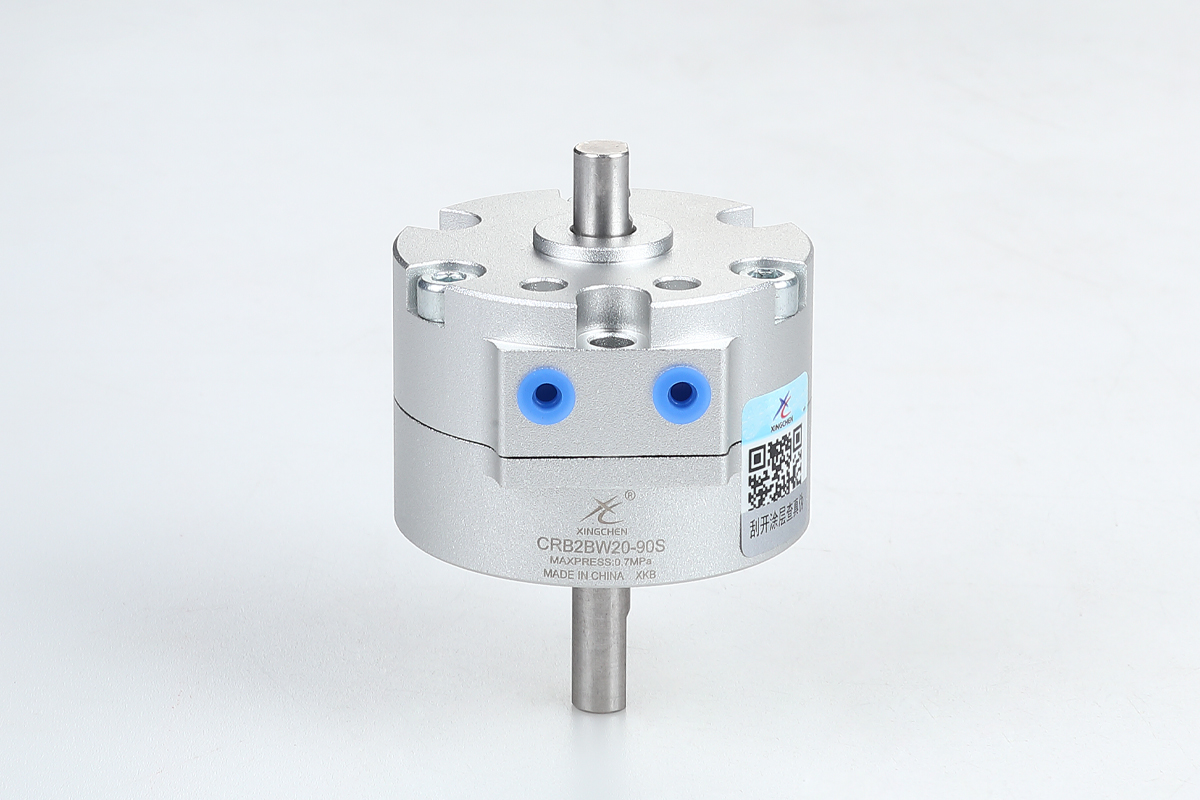

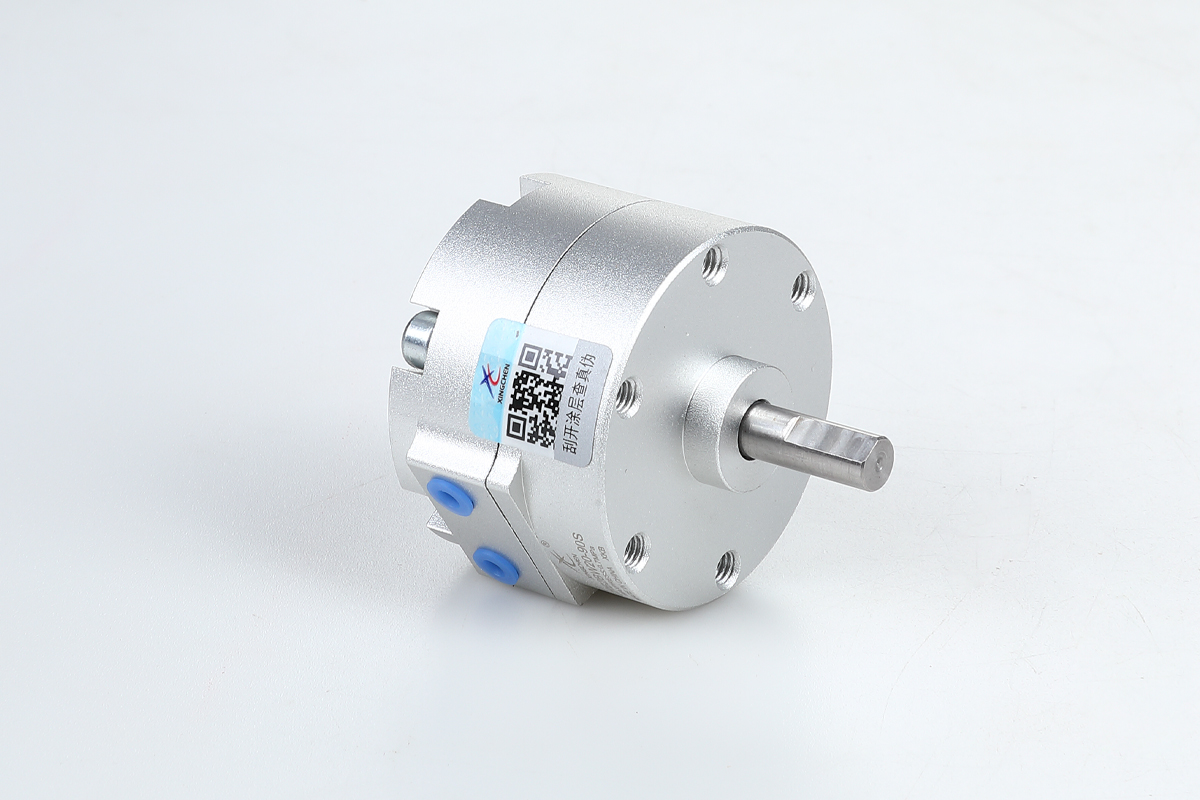

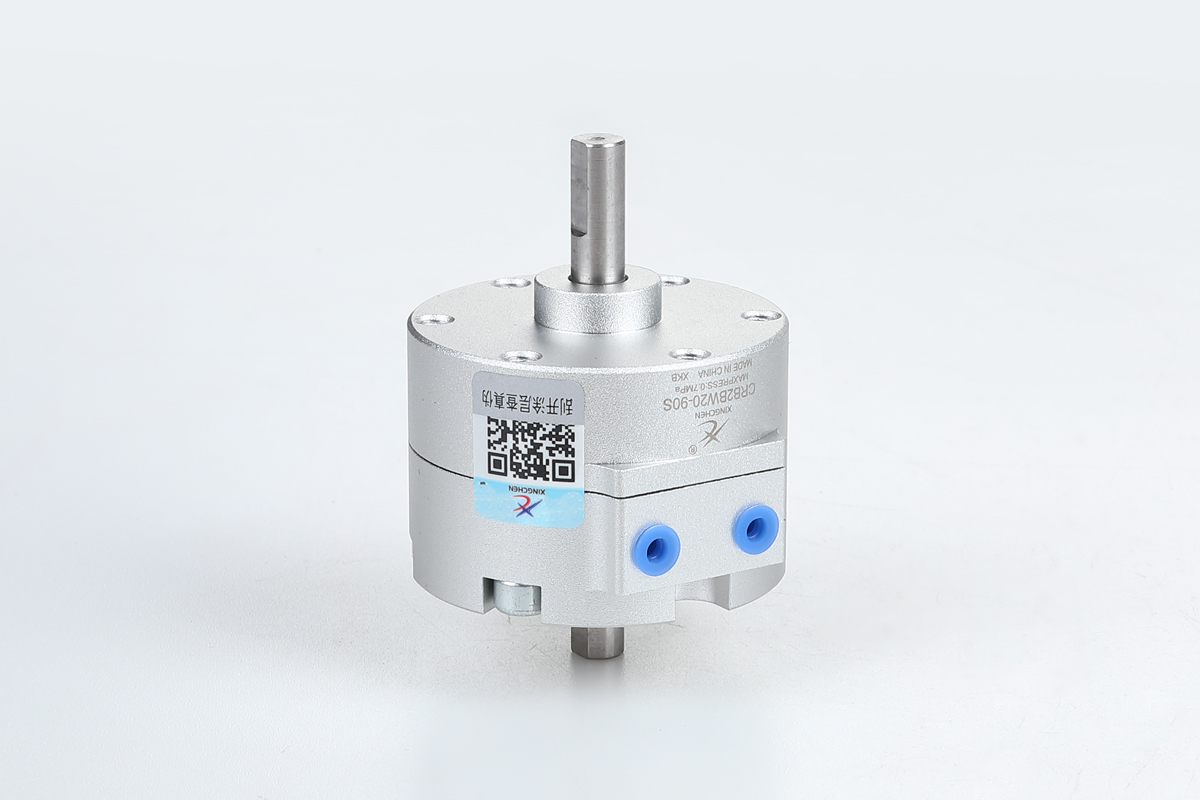

Ротационный цилиндр (тип лопатки) серия CRB2 (Φ10~Φ40)

Код продукта

CRB2	B	W	U	10	180	S
Код серии CRB2:базовый тип CDRB2: с магнитом	Тип крепления B:базовый тип F:фланецный тип	Тип стержня w: двойной стержень с одним плоским длинным стержнем keyshort с одинарным плоским	Угловой угол Адгулировщик без помеченных:без U:с угловым регулятором	Скучно(мм) 20,30,40	Поворотный угол 90:90°100:100°180:180°270:270°	Тип лопатки S:однолопатная D: двойная лопатка	Позиция в порту unmarked:side Поверхность вала E:

Стандартная спецификация

Диаметр диаметра цилиндра (мм)				10	15	20	30	40
Используемая жидкость				Воздух (не смазанный)
Максимальное рабочее давление (МПа)				0.7			1.0
Минимальное рабочее давление (МПа)				0.2	0.15
Температура окружающей среды и жидкости (°C)				5~60

Регулируемый диапазон скоростей (S/90)0,03~0,3               0,04~0,3   0,07~0,5Допустимая кинетическая энергияМонолезвиеНет подушки0.000150.000250.00040.0150.03Амортизировано0.0010.0030.020.04(J)Двойной клинок0.00030.00120.00330.020.04Допустимая нагрузка на валОртогональный1515253060(N)Ось1010202540Размер соединения Сторона цилиндраM3×0.5 (боковая сторона цилиндра с одной лопастью)M5×0.8 для угла замаха 90°, 180°)M5x0.8ОсьБлок регулировки угла Диапазон регулировки углаМонолезвие0~230°0~240°0~230°Двойной клинок0~90°

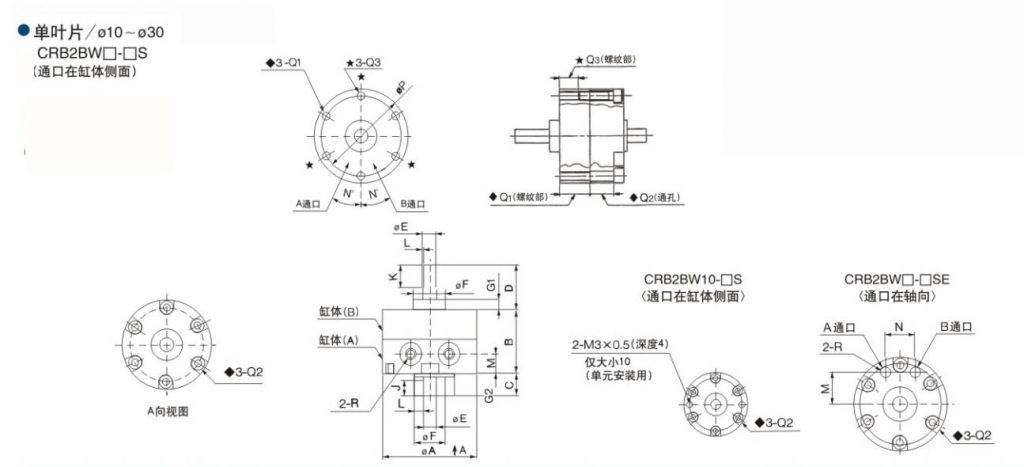

Внешний размерный рисунок (мм)

● Базовый тип

Модель	A	B	C	D	E(g6)		F(h9)	G1	G2	J	K	L	M	N	P	◆Q	◆Q2	★Вопрос 3	R
																			90°  180°   270°
CRB2BW10- □S	29	15	8	14	4	-0.004 -0.012	90 -0.036	3	1	5	9	0.5	5	25	24	M3 (6)	3.4 (5.5)	—	M5	M3
CRB2BW10- □SE													8.5	9.5					M3
CRB2BW15-□S	34	20	9	18	5	-0.004 -0.012	12-0.043	4	1.5	6	10	0.5	5	25	29	M3 (10)	3.4 (6)	M3 (5)	M5	M3
CRB2BW15-□  SE													11	10					M3
CRB2BW20- □S	42	29	10	20	6	-0.004 -0.012	14-0.043	4.5	1.5	7	10	0.5	9	25	36	M4 (13.5)	4.5 (11)	M4 (7.5)	M5
CRB2BW20- □S													14	13

CRB2BW30- □S50401322-0.005
  -0.01416-0.043528121.0102543M5
(18)5.5
(16.5)M5
(10)M5CRB2BW30- □SE15.514

● С помощью магнитного выключателя

Модель	A	B	C	D	E (g6)	F (h9)	G	К	L	M	N	P	Q	R		Y
														90° 180°   270°
CDRB2BW10-  □  S	29	15	29	14	4	9	3	9	0.5	10	25	24	M3 x 0,5 глубины 5	M5×0.8	M3×0.5	18.5
CDRB2BW15-    □S	34	20	29	18	5	12	4	10	0.5	15	25	29	M3 x 0,5 глубины 5	M5×0.8	M3×0.5	18.5
CDRB2BW20-    □S	42	29	30	20	6	14	4.5	10	0.5	20	25	36	M4 x 0.7 глубина 7	M5×0.8          25

CDRB2BW30-□504031228165 121302543M5 x 0.8 глубины 10  M5×0.8          25

● С регулировкой угла

Модель	A	B	C	D	E (g6)	F (h9)	G	H	K	L	M	N	P	Q	R
															90°	100°	180	270°
CRB2BWU10-□S	29	15	19.5	14	4	9	3	3	9	0.5	10	25	24	M3×0,5 глубины 6	M5×0.8	一	M5×0.8	M3×0.5
															*См. рисунок		—
CRB2BWU15-□S	34	20	21.2	18	5	12	4	3.2	10	0.5	15	25	29	M3×0,5 глубина 5	M5×0.8	一	M5×0.8	M3×0.5
CRB2BWU15-[   D															M3×0.5

CRB2BWU20-□S422925206144.54100.5202536M4×0.7 глубина 7M5×0.8一M5×0.8CRB2BWU20-□DM5×0.8—CRB2BWU30-□  S5040292281654.5121302543M5×0,8 глубина 10M5×0.8 一M5×0.8CRB2BWU30-□DM5×0.8 一
