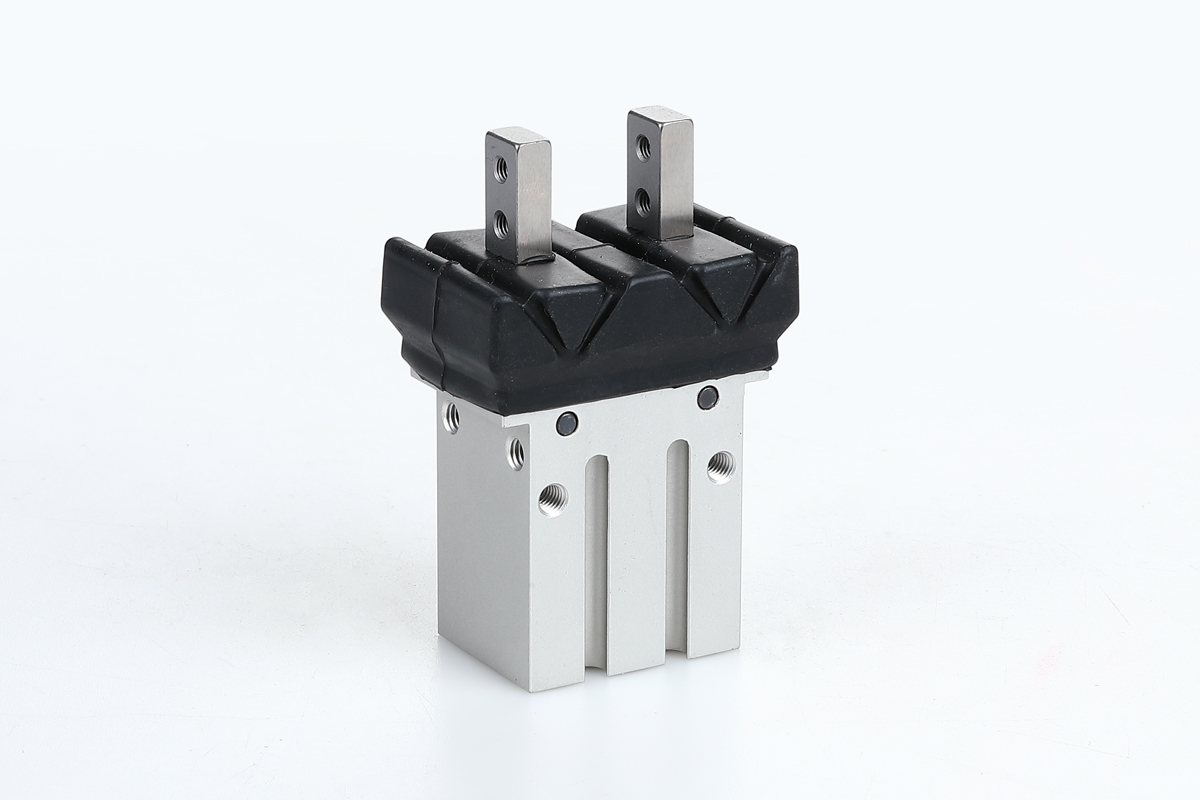

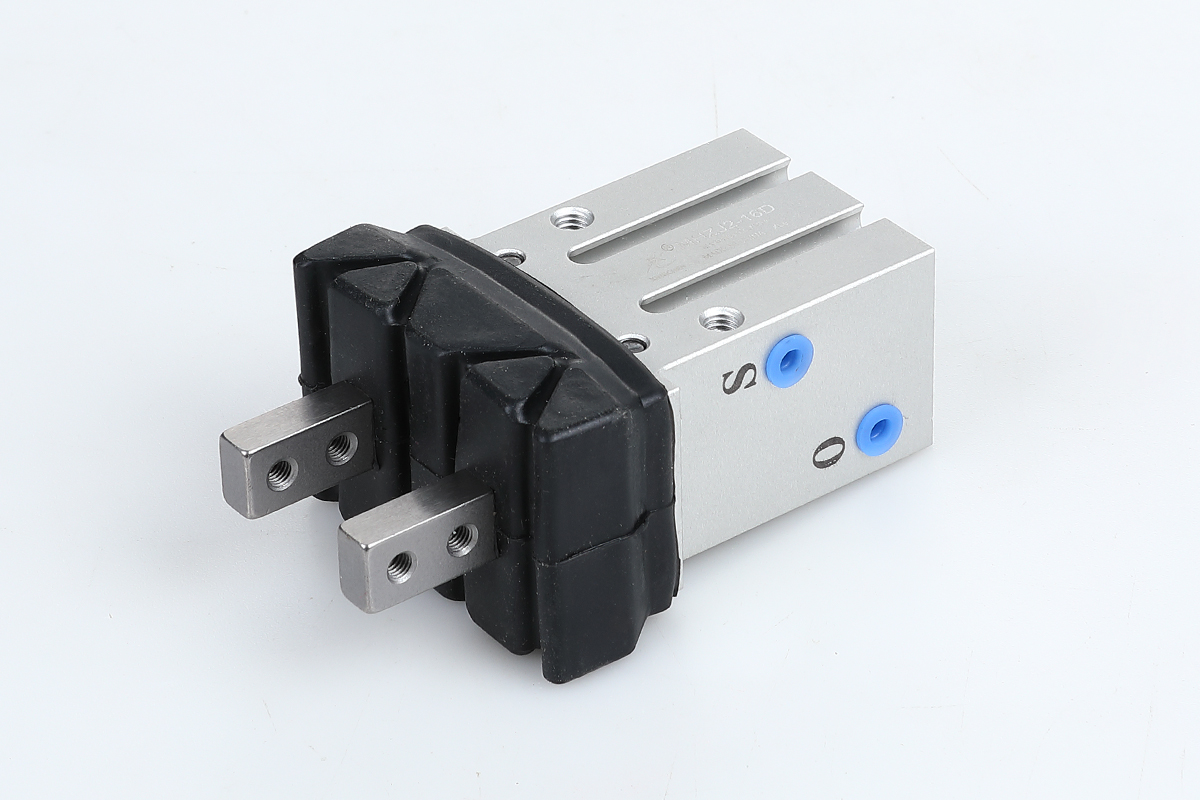

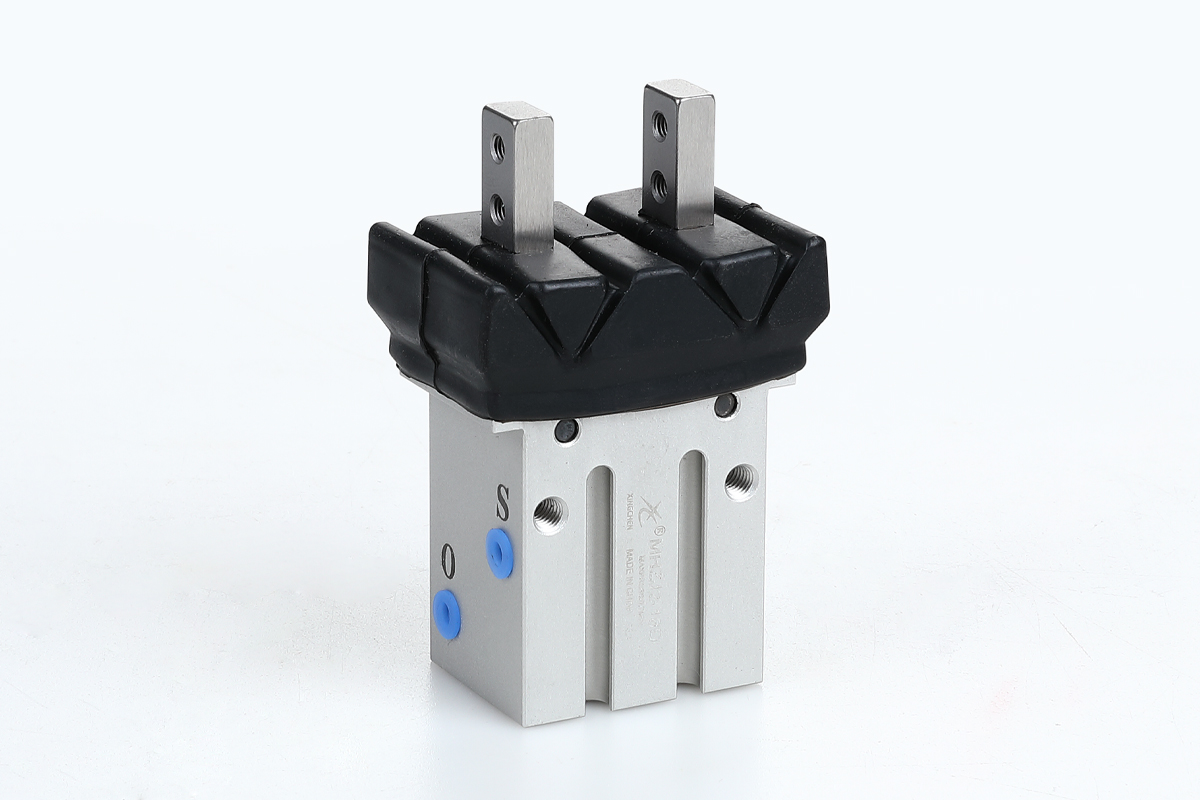

Воздушный клешт (тип параллельного открытия и закрытия/с крышкой от пыли) серия MHZJ2 (Φ6-Φ25)

Воздушный клешт (тип параллельного открытия и закрытия/с крышкой от пыли) серия MHZJ2 (Φ6-Φ25)

Тип движения: параллельное открытие и закрытие

Максимальное рабочее давление: 0,7 МПа

Требования к температуре: -10~60°C

Точность: ±0,01 мм

Максимальная частота использования: 60c.p.m или 180c.p.m

Поделиться в:

Указание номера модели

MHZ2	6	D	1	S
Код серии Захваты 2:2 MHZL2: длинный ход MHZJ2: крышка для пыли	Скучно(мм) 6,10,16,20, 25,32,40	Актёрский стиль D: двойное действие S: одиночная и обычно открытая C: однодействующий и нормально закрытый	Опция захватчика Unmarked:Basic тип 1: Крепление с боковым нажатием 2: через отверстия в направлении открытия/закрытия 3: плоские пальцы	Сделано по заказу X4: теплостойкость (100°C) X5: фторрезичное уплотнение X7: пружинная помощь в направлении сближения X12: пружинная помощь в указании открытия X53: уплотнение EPDM/фторная смазка X63: фторная смазка X79: жир для пищевых машин/фторная смазка X79A: жир для пищевых машин X81A: антикоррозионное лечение пальцев X81B: антикоррозийное лечение пальцев, направляющих и суставов

Стандартная спецификация

Использование жидкостей			Авиация
Рабочее давление	Двойное действие		φ6:0.15~0.7MPa φ10:0.2~0.7 МПа φ16~φ25:0.1~0.7MPa
	Одиночный актёр	НЕТ	φ6:0.3~0.7MPa φ10:0.35~0.7MPa φ16~φ25:0.25~0.7MPa
		Северная Каролина
Температура окружающей среды и рабочей жидкости			-10~60°C
Повторяемость			Нет подачи масла
Максимальная рабочая частота			Двойное действие, одноактное действие
Поставки нефти			Нет подачи масла

Метод движенияДвойное действие, одноактноеМагнитные переключателиD-A93, D-M9B, DMSH, CMSH, D-M9N, EMSH

Модель

Схема действий		Модель	Бура (мм)	Примечание 1) Сила зажима		Открывающий и завершающий ход (с обеих сторон)	Примечание 2) Massg
				Значение RMS силы захвата на 1 палец N
				OD Clamp Force	ID Clamp Force
Двойное действие		MHZJ2-6D	6	3.3	6.1	4	28
		MHZJ2-10D	10	9.8	17	4	60
		MHZJ2-16D	16	30	40	6	130
		MHZJ2-20D	20	42	66	10	250
		MHZJ2-25D	25	65	104	14	460
Одиночный актёр	НЕТ	MHZJ2-6S	6	1.9	一	4	28
		MHZJ2-10S	10	6.3		4	60
		MHZJ2-16S	16	24		6	130
		MHZJ2-20S	20	28		10	255
		MHZJ2-25S	25	45		14	465
	Северная Каролина	MHZJ2-6C	6	一	3.7	4	28
		MHZJ2-10C	10		12	4	60
		MHZJ2-16C	16		31	6	130
		MHZJ2-20C	20		56	10	255
		MHZJ2-25C	25		83	14	465

Примечание 1) Значения указаны для давления 0,5 МПа, точка зажима L=20 мм, в центре движения.
Примечание 2) Масса магнитного переключателя не включена.
