Код продукта
| CQ2 | B | 40 | 50 | D | M | |
| Код серии CQ2: без магнита CDQ2:с магнитом CDQ2W: двойной стержень CQ2K: невращающийся стержень CQ2KW: невращающийся стержень и двойной стержень | Монтаж Тип A: отверстие для винта B:сквозное отверстие D: двойной клевис F:rod side фланец G:head фланец L:тип стопы LC: компактная стопа | Диаметр цилиндра (мм) 12,16,20,25, 32,40,50,63, 80,100 | Ход (мм) 5,10,15,20,25 ,30,35,40,45, 50,75,100 | Adjustable Ход (мм) | Схема действия D:двухстороннего действия S: с одноразовым действием (пружинный подтягивающий механизм) Т: однодействие (пружинное выталкивание) | Option без маркировки:внутренняя резьба rod M:наружная резьба rod C:с буфером F:с боссом на голове |
Стандартные характеристики
| Диаметр цилиндра (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 00 | ||
| Используемая жидкость | Воздух | |||||||||||
| Тип действия Гарантированное давление | Двойное действие | |||||||||||
| Одинарное действие: пружинный пресс назад/пружинный пресс наружу | ||||||||||||
| Максимальное рабочее давление | 1,5 МПа{15,3кгс/см²} | |||||||||||
| Температура окружающей среды и жидкости | 1.0MPa{10.2kgf/cm²} | |||||||||||
| Резьба концов стержня | 5~60℃ | |||||||||||
| Cushioning | Женская резьба (стандартная), мужская резьба (по желанию) | |||||||||||
| Скорость движения поршня | None | |||||||||||
| Ход tolerance | 50~500 mm/s | |||||||||||
| *Смазка | +1.0 0 | |||||||||||
| Монтаж | Не требуется | |||||||||||
| Калибр лампы | Сквозное отверстие (стандартное), женские резьбы на обоих концах (по желанию) | |||||||||||
| Диаметр цилиндра (мм) | M5×0.8 | 1-8 | 1-4 | 3-8 | ||||||||
| *Если требуется смазка, используйте масло Turbine 1 ISOVG32. | ||||||||||||
Пример заказа
①Требуемый диаметр цилиндра:16, ход:20, двойного действия сквозное отверстие, внутренняя резьба конца штока, Правильная модель:CQ2B16-20D
(2) Требуемый диаметр цилиндра: 32, ход: 100, двойное действие, встроенное магнитное кольцо, женская резьба на обоих концах, мужская резьба на конце шатуна, резиновая подушка. Правильная модель: CDQ2A32-100DCM
Варианты хода и магнитного датчика
| Диаметр цилиндра (мм) | Standard Ход | Модели магнитных датчиков | ||
| Двойное действие | Одиночное действие | Установка путей | Прямая установка | |
| 12 | 5,10,15 20,25,30 | 510 | F7NV A73C A72(H) A73(H) A76H F79、J79 F79W、J79W F7BA | A93(V) A96(V) M9N(V) M9P(V) M9B(V) F9NW F9BAL |
| 16 | ||||
| 20 | 5,10,15,20,25 30,35,40,45,50 | 510 | ||
| 25 | ||||
| 32 | 5,10,15,20,25 30,35,40,45 50,75,100 | 510 | ||
| 40 | ||||
| 50 | 10,15,20 25,30,35 40,45,50 75,100 | 1,020 | ||
| 63 | Inapplicable | |||
| 80 | ||||
| 100 | ||||
| Примечание 1) Для технических характеристик и особенностей магнитных переключателей, пожалуйста, обратитесь к серии магнитных переключателей. | ||||

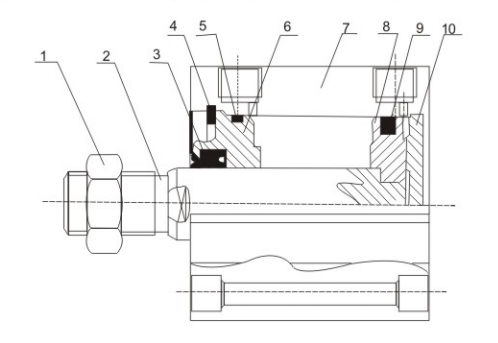

Внутренняя структура и материал основных деталей
● Список деталей
| NO. | Name | Материал | NO. | Name | Материал |
| 1 | Nut | Углеродистая сталь | 2 | Поршневой шатун | Среднеуглеродистая сталь (твёрдый хромированный и шлифованный) |
| 3 | Уплотнение передней крышки | NBR | 4 | C-Clip | Пружинная сталь |
| 5 | Передняя крышка уплотнительного кольца | NBR | 6 | Передняя обложка | 6061 |
| 7 | Body | 6063-T5 | 8 | Piston | 6061 |
| 9 | Двойное уплотнительное кольцо поршня | NBR | 10 | Задняя крышка | 6063 |
Запасные части / уплотнения
| No. | Name | Материал | Номер детали | |||||||||
| φ12 | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | |||
| 9 | Rod Уплотнения | NBR | MYA-φ6 | MYA-φ8 | MYA- φ10 | MYA-φ12 | MYA-φ16 | PDU- φ16 | PDU-φ20 | PDU-φ20 | PDU-φ25 | PDU-φ30 |
| 10 | Доктор по уплотнению поршней | APA- φ12 | APA- φ16 | APA-φ20 | APA-φ25 | APA- φ32 | APA-φ40 | APA-φ50 | APA- φ63 | APA-φ80 | APA-φ100 | |
| 11 | Передняя крышка уплотнительного кольца | φ7.8×1.8 | φ12.5×1.8 | φ17×1.8 | φ22×1.8 | φ29×1.8 | φ36×1.8 | φ47×1.8 | φ59×1.8 | φ75×1.8 | φ95×1.8 | |
| Модель комплекта уплотнений | CQ2B12-PS | CQ2B16-PS | CQ2B20-PS | CQ2B25-PS | CQ2B32-PS | CQ2B40-PS | CQ2B50-PS | CO2B63-PS | CO2B80-PS | CQ2B100-PS | ||
