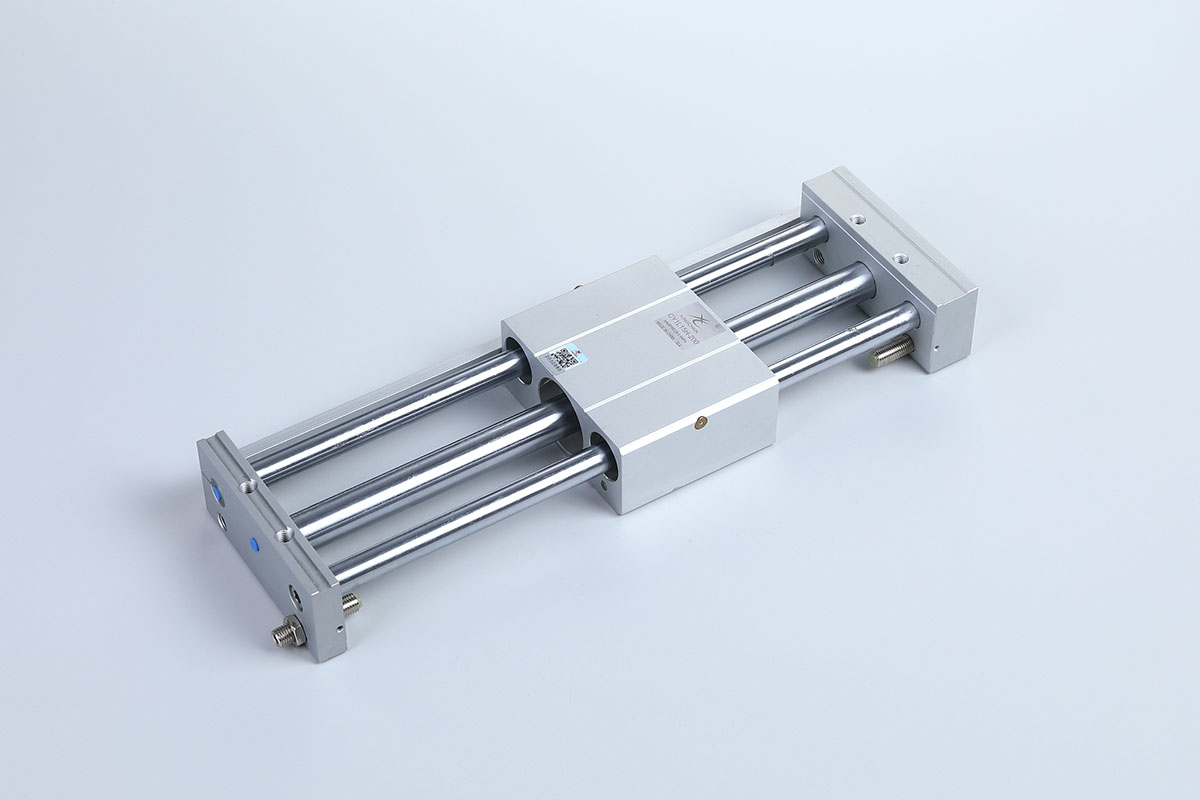

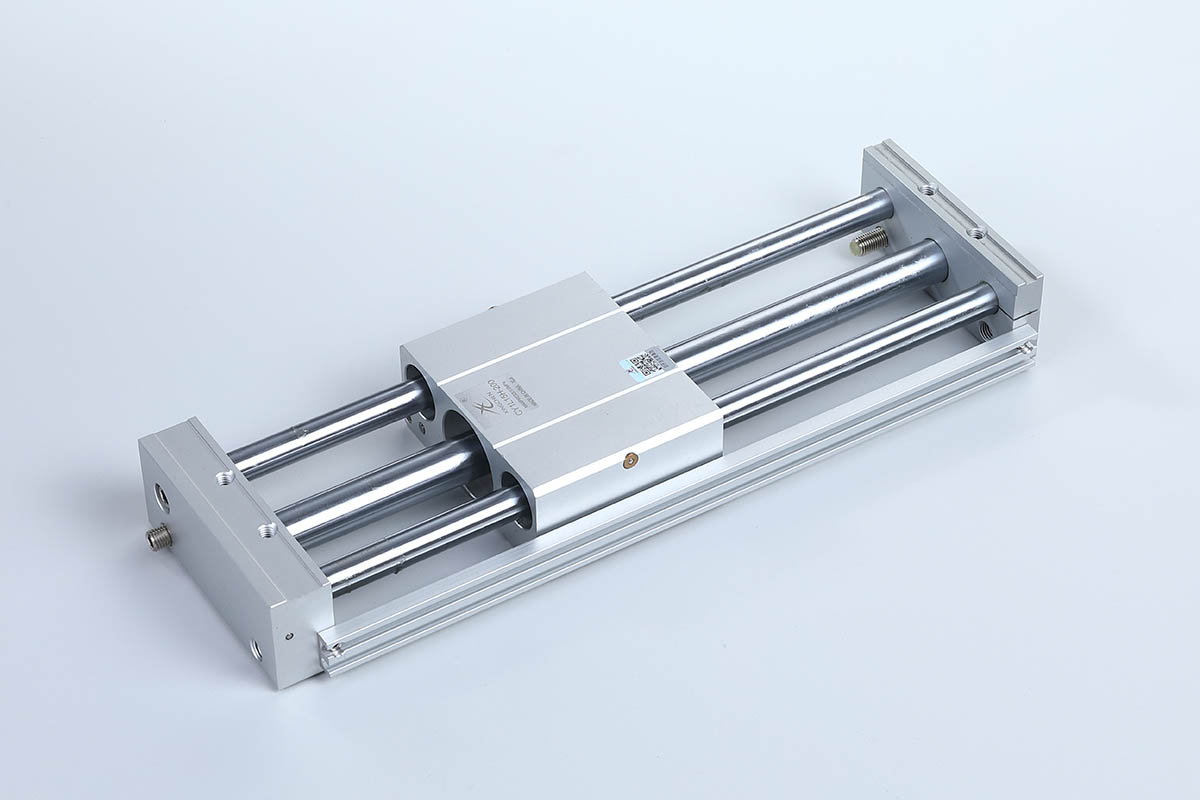

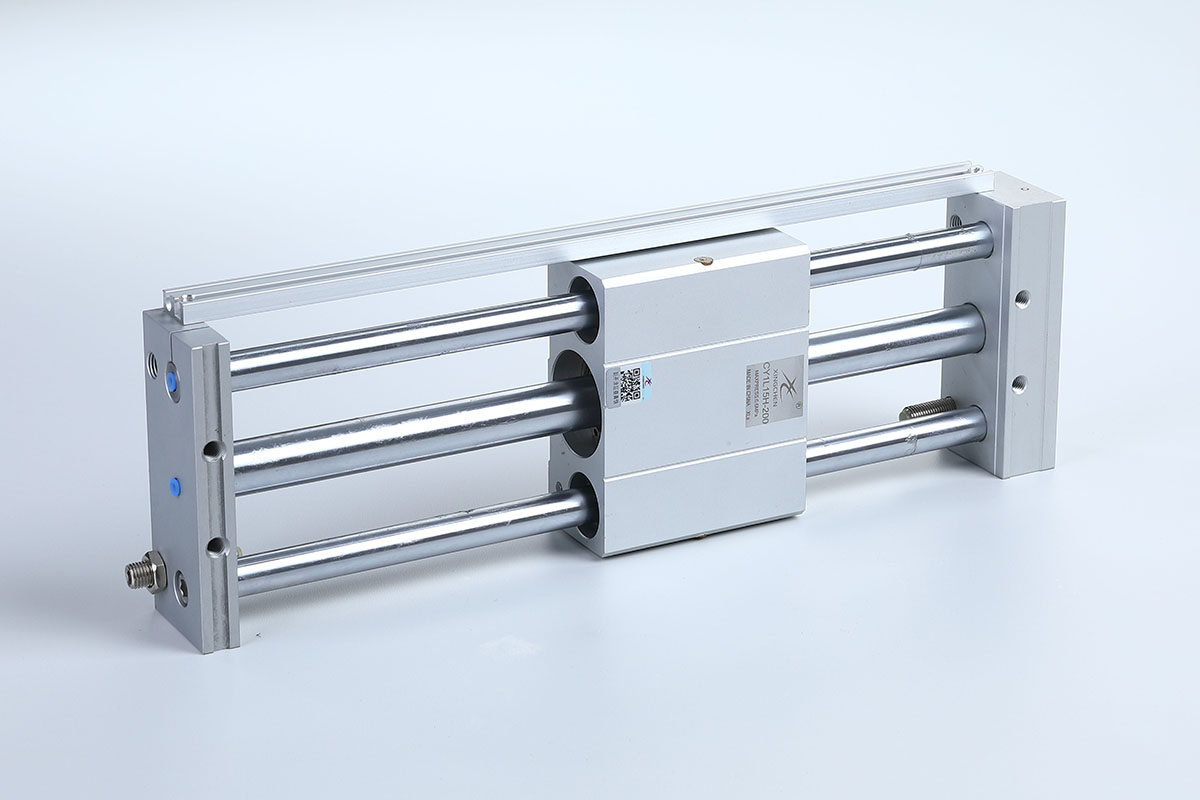

Магнитно связанные безшатунные цилиндры серии CY1L (Φ6-Φ40)

Указание номера модели

CY1	G	25		300	B
Код серииCY1S: затворный подшипник CY1L: шарикоподшипник	Крепление труб Без помеченных: обе стороны G:централизованное крепление	Скучно(мм) 6,10,15,20, 25,32,40	Поток порта без маркировки: M или Rc TN:NPT TF:G	Stroke(мм) 50,100,150,200, 250,300,350, 400,450,500, 600,700,800, 900,1000	Тип корректировки без маркировки: с регулирующим затвором B: с двумя амортизаторами BS: с одним амортизатором (с левого борта)

Стандартные характеристики

Диаметр цилиндра ( мм)	6	10	15		20	25		32	40
Жидкость для использования	Авиация
Тип действия	Двойное действие
Максимальное рабочее давление	0,7 МПа
Минимальное рабочее давление	0,18 МПа
Температура окружающей среды и жидкости	-10~+60°C (но не замороженный)
Скорость поршня	50~1000 мм/с

  АмортизацияРезиновый буфер/гидравлический буфер на обоих концах (опционально)  Допуск к ходу мм0~250: +1.00251~1000:+1.401001~:+1.8        0  *Кормовое маслоНенужно  Трубный цилиндр RcM8×0.81/81/4  Место крепленияБезграничный

Варианты переключения хода/магнитного переключателя

Бура (мм)	Стандартный ход поршня (мм)	самый длинный инсульт (мм)	Установка модели  рельсов с магнитным стрелком
6	50,100,150,200	300	A73
10	50,100,150,200,250,300	500
15	50,100,150,200,250 300,350,400,450,500	750
20	50,100,150,200,250 300,350,400,450, 500,600,700,800	1000
25		1500
32
40	50,100,150,200,250 300,350,400,450,500 600,700,800,900,1000

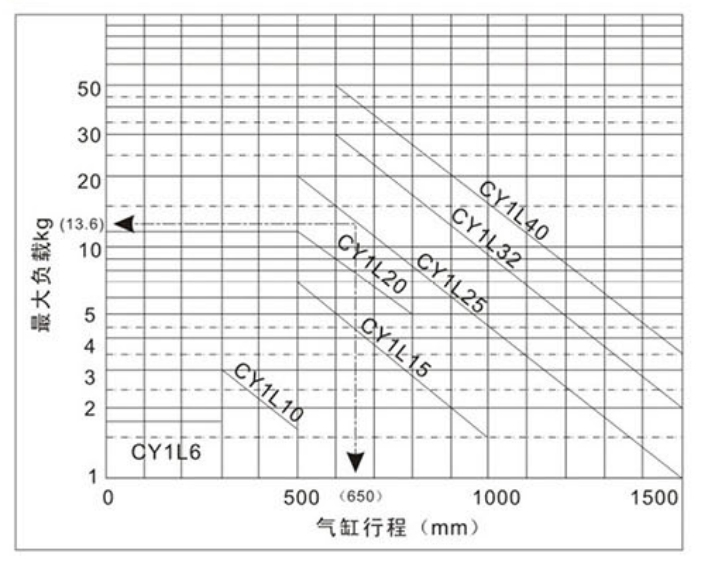

Максимальная нагрузка и ход поршня

Внешнее измерение (мм)

● CY1L6,10

Модель	Диапазон ударов	A	B	C	D	d	EA	EB	EA	FB	G	GP	H	ХА	HB	HG	ПРИВЕТ	ХО	HP	HS	HT
CY1L6	~300	7	6.5	3	7.6	8	–	–	–	–	6	36	27	6	10	11	9	25	26	14	16
CY1L10	~500	8.5	8	4	12	10	6	12	3	5	7.5	50	34	6	17.5	14.5	13.5	33	33	21.5	18

Модель

J

JK

L

LD

M

ММ

N

(NA)

(Примечание)

NN

*ПА

PB

PW

Q

QW

RW

T

TT

Спасибо

TB

W

Z

CY1L6

M4×0.7

6.5

40

3.5

6

M4×0.7

10

30

24

M8×1.0

24

40

60

54

20

12

10

16

一

一

56

68

CY1L10M5×0.89.5684.38M4×0.79.52719M8×1.0306080852617.512.520.50.51.077103

* Центр размерности PA совпадает с центром размерности L

● CY1L15, 20, 25, 32, 40

Модель	Диапазон передвижения	A		B	C	D	d	EA	EB	FA	FB	G	GP		H	ХА	HB	HG	ПРИВЕТ	ХО	ХО	HS	HT	J	JK	L	LD
CY1L15	~750		7.5	9.5	5	16.6	12	6	13	3	6	6.5		65	40	6.5	4	16	14	38	39	25	16	M6×1.0	9.5	75	5.6
CY1L20	~1500		9.5	9.5	5.2	21.6	16	一	一	一	一	8.5		80	46	9	10	18	16	44	45	31	20	M6×1.0	10	86	5.6
CY1L25	~1500		9.5	11	6.5	26.4	16	8	14	4	7	8.5		90	54	9	18	23	21	52	53	39	20	M8×1.25	10	86	7

CY1L32~150010.514833.620816579.5110661226.526.524.5646447.525M10×1.5151009.2CY1L40~150011.514841.625102051010.513078123530.528.576745630M10×1.5151369.2

Модель	M	(N)	(NA)	(Примечание)	NN	P	*ПА	PB	PW	Q	QW	RW	T	Спасибо	TB	TT	W	Z	Гидравлические буферы
CY1L15	8	7.5	27	17	M8×1.0	M5×0.8	45	70	95	90	30	15	12.5	0.5	1.0	22.5	92	112	RB0805
CY1L20	10	10	29	20	M10×1.0	Rc(PT)1/8	50	90	120	105	40	28	16.5	一	一	25.5	117	130	RB1006
CY1L25	10	11	49	40	M14×1.5	Rc(PT)1/8	60	100	130	105	50	22	16.5	0.5	1.0	25.5	127	130	RB1411
CY1L32	12	11.5	52	42	M20×1.5	Rc(PT)1/8	70	120	160	121	60	33	18.5	0.5	1.0	28.5	157	149	RB2015
CY1L40	12	10.5	51	36	M20×1.5	Rc(PT)1/4	90	140	190	159	84	35	20.5	1.0	1.0	35.5	187	194	RB2015
