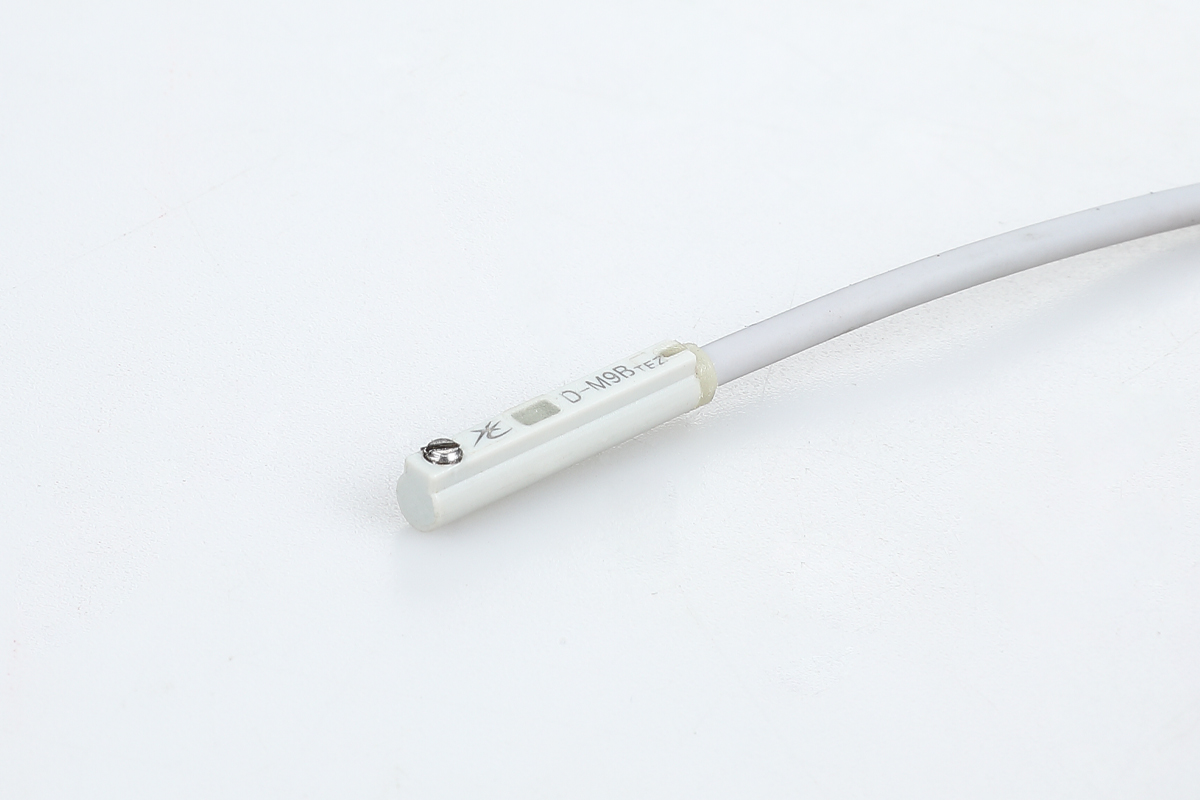

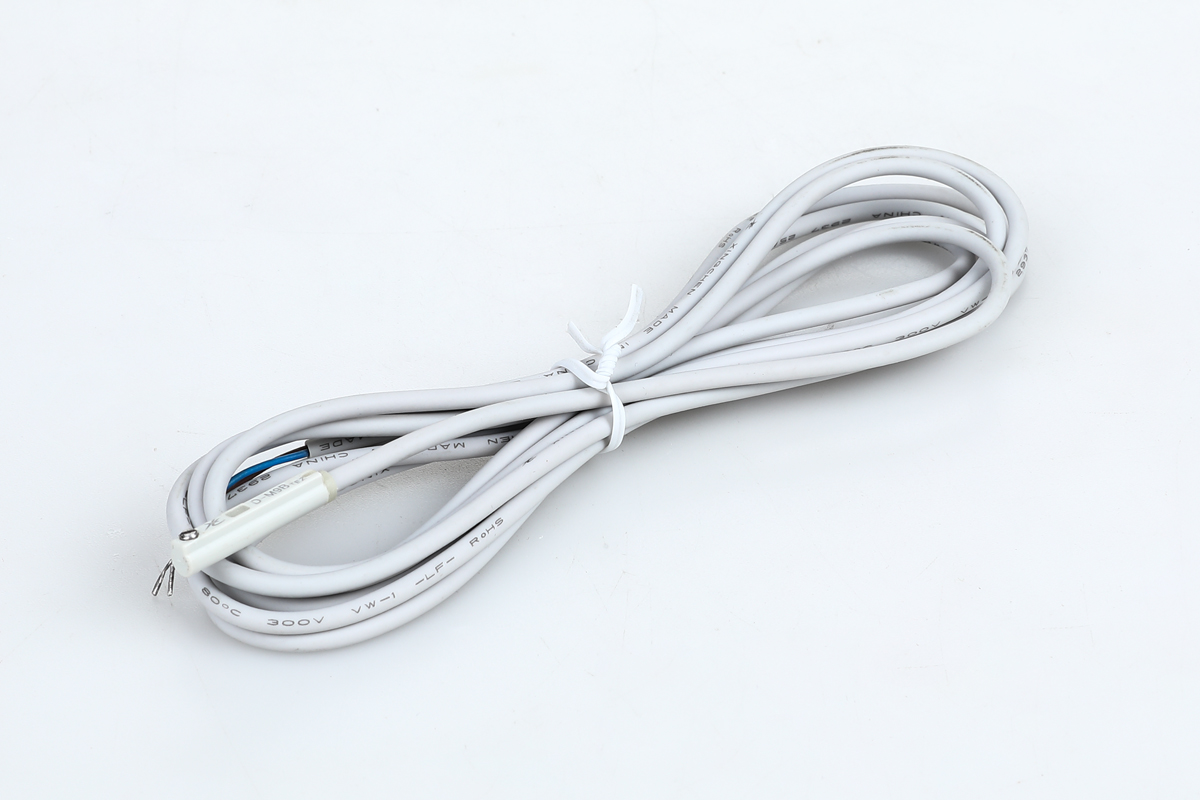

Бесконтактный магнитный переключатель (прямое крепление) серии D-M9

Код продукта

Модель	D-M9N	D-M9NV	D-M9P	D-M9PV	D-M9B	D-M9BV
Направление проволоки	Горизонтальные	Вертикальные	Горизонтальные	Вертикальные	Горизонтальные	Вертикальные
Тип		с индикатором индикатора		с индикатором индикатора		с индикатором индикатора
Метод проводки	Трёхпроводной тип				2-проводной тип
Метод вывода	NPN		PNP
Длина провода	0,5м, 3м, 5м

Стандартные характеристики

Модель D – M9□ – Модель D – M 9 □ V (с индикатором)
Модели магнитных переключателей	D-M9N	D-M9NV	D-M9P	D-M9PV	D-M9B	D-M9BV
Ведущая режиссура	Направление пересечения	Вертикальное направление	Направление пересечения	Вертикальное направление	Направление пересечения	Вертикальное направление
Метод проводки	Трёхпроводная				2-проводная
Метод вывода	Тип NPN		Тип PNP		一
Подходящая нагрузка	C-Circuit, Эстафета, P.L.C.				Реле DC24V для ПЛК
Напряжение питания	DC5 ·12 ·24V (4.5~28V)				一

Потребление токаНиже 10 м А一Напряжение нагрузкиПостоянного тока ниже 28 В一DC24V (10~28V)Ток нагрузкиНиже 40 мА一Внутреннее падение напряженияНиже 0,8 В4 V и нижеТок утечкиМенее 100 мкА при постоянном токе 24 В.0,8 мА и нижеИндикаторная лампаКрасный светодиод загорается, когда ВКЛЮЧЕНО

Таблица качества магнитных переключателей

Модели магнитных переключателей		D-M9N(V)	D-M9P(V)	D-M9B(V)
Длина проводника (м)	0.5	8	8	7
	3	41	41	38
	5	68	68	63

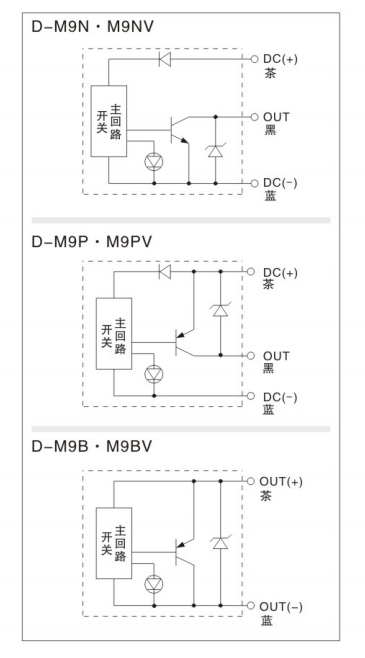

Внутренняя схема магнитного выключателя

Размеры магнитного переключателя
