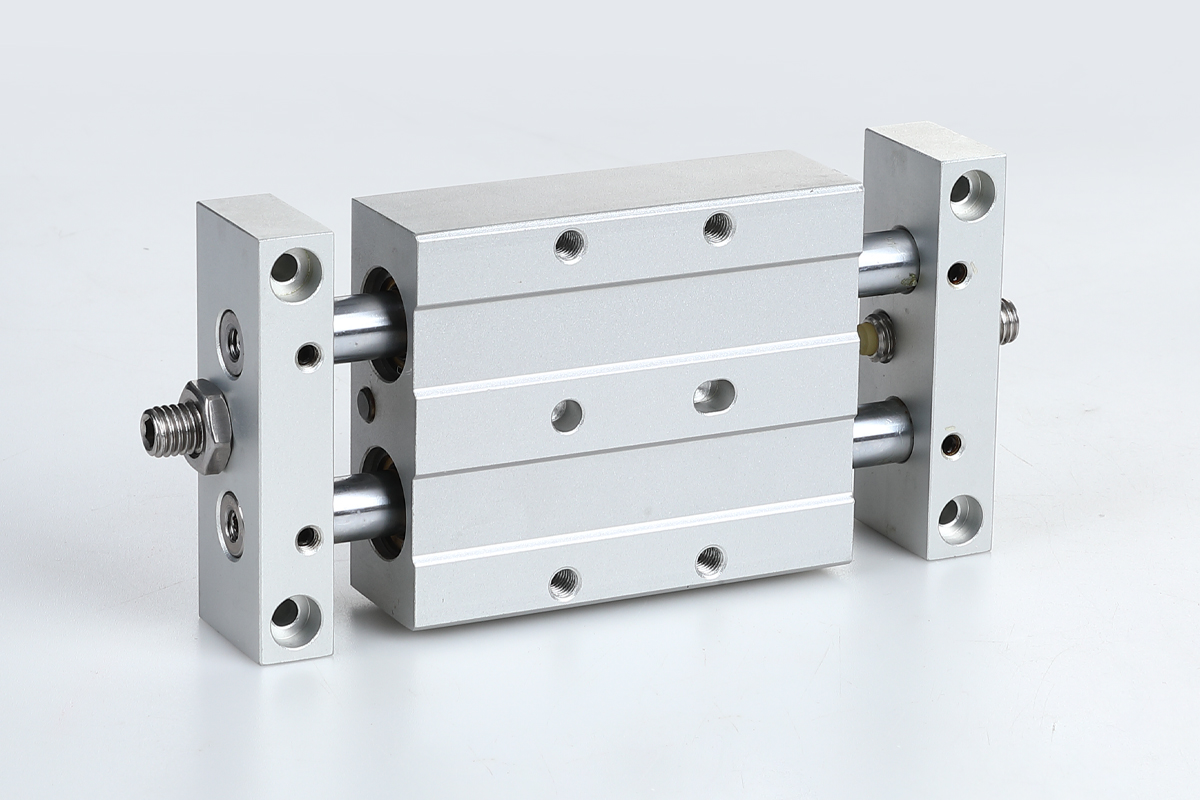

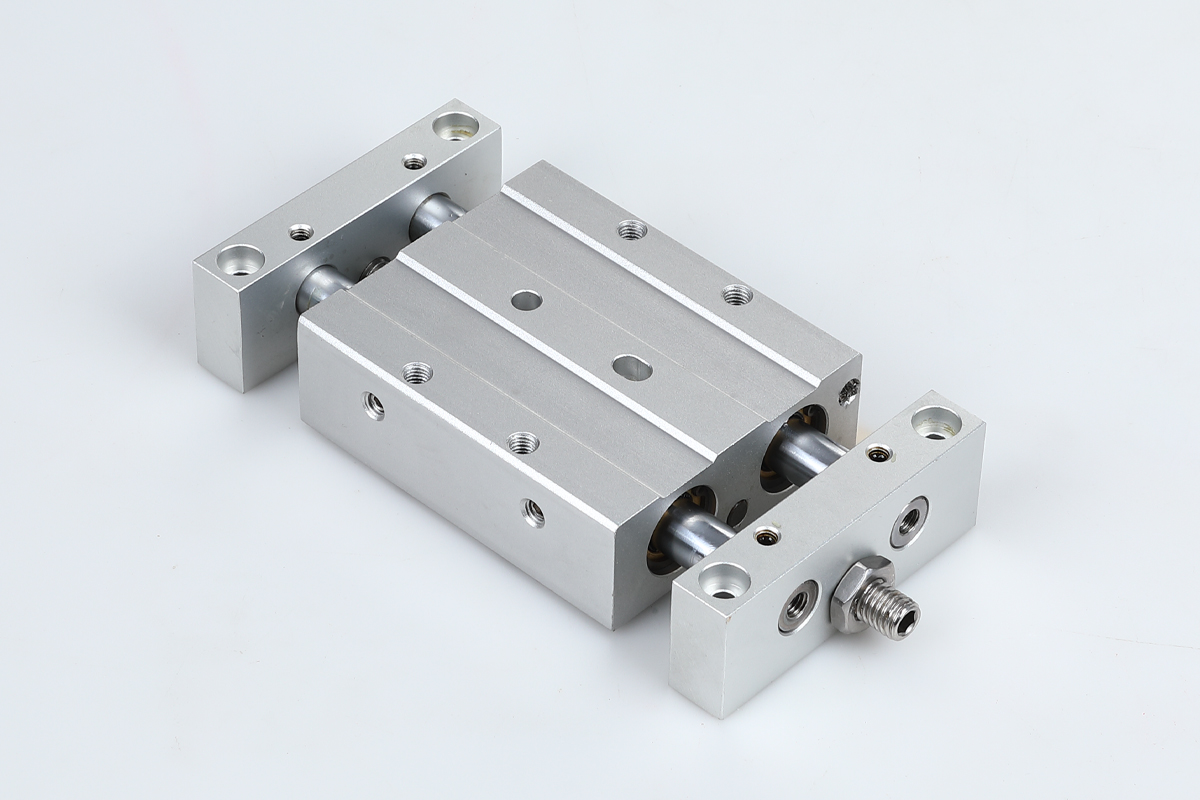

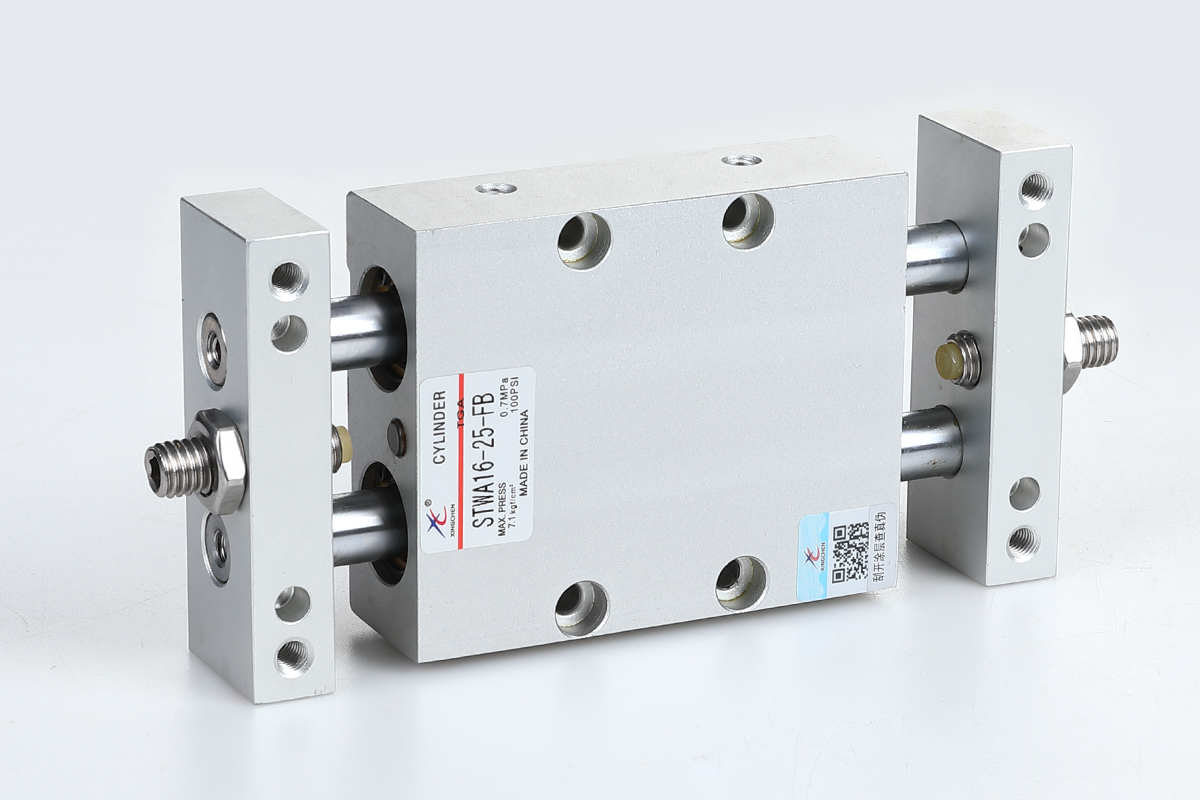

Слайд-цилиндр серии STWA/STWB (Φ10~Φ32)

Слайд-цилиндр серии STWA/STWB (Φ10~Φ32)

Актёрская схема: двойное действие

Выдерживает давление: 1,5 МПа

Рабочий диапазон давления: 0,15-1,0 МПа

Требования к температуре: -20~70°C

Скорость поршня: 30-500 мм/с

Невращательная точность: ±0,03°, ±0,05°, ±0,1°

Поделиться в:

Указание номера модели

STW	B	25	50	S	T
Код серии XC:корпоративный код СТВ:d оубл-актёрская игра	Тип крепления A:монтаж пластин B: крепление кузова	Скучно(мм) 10,16,20,25,32	Stroke(мм) 25,50,75,100, 125,150,175,200	S:с магнитом	Нить unmarked:PT T:NPT G:G

Стандартная спецификация

Внутренний диаметр (мм)	10	16	20	25	32
Тип действия	Ретранслятор
Рабочая среда	Воздух (фильтрованный на 40 мкм и более)
Диапазон рабочего давления	0.15~1.0MPa(22~145psi)(1.5~10.0bar)
Гарантированная устойчивость давления	1,5 МПа (215 psi) (15 бар)
Рабочая температура °C	-20~70
Диапазон рабочих скоростей в мм/с	30~500
Диапазон допуска к ходу	Ход ≤100+1° ход >100+15
Тип амортизации	Гидравлический буфер
Точность без вращения [Примечание 1]	±0,1°	±0,05°		±0,03°
Калибр железы [Примечание 2]	M5×0.8			PT1/8

Магнитные переключателиDMSG, CMSG, EMSG

[Примечание 1] Точность без вращения — это угол, под которым можно повернуть фиксирующую пластину цилиндра при полном втягивании цилиндра;
[Примечание 2] Тип ствольного зуба доступен в зубах G и NPT.

Варианты переключения хода/магнитного переключателя

Внутренний диаметр (мм)	Стандартный ход поршня (мм)	Максимальный ход поршня
10	25 50 75 100	100
16	25 5075 100 125 150 175 200	200
20	25 5075 100 125 150 175 200	200
25	25 5075 100 125 150 175 200	200
32	25 5075 100 125 150 175 200	200

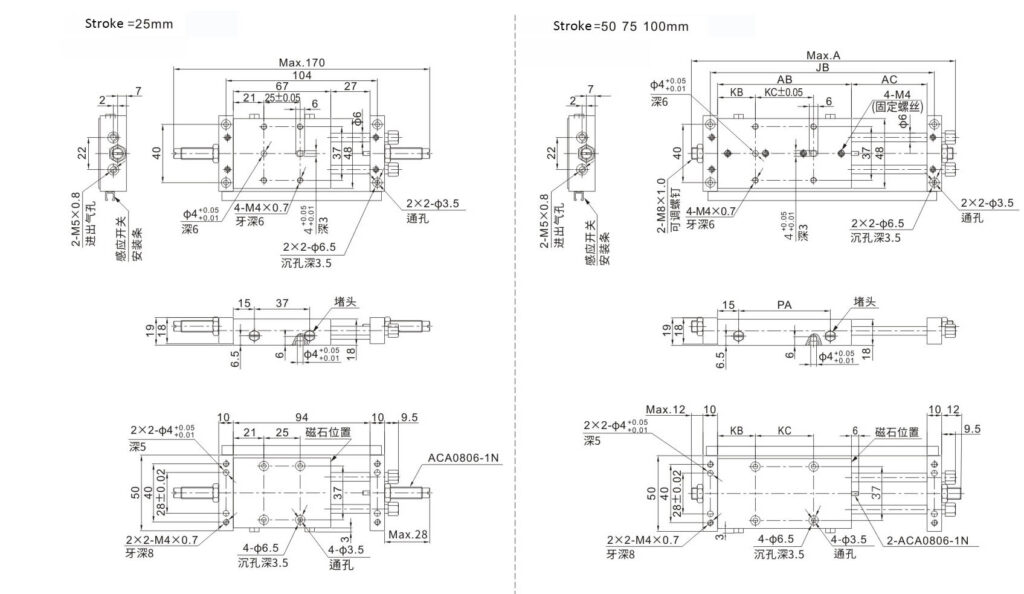

Внешний размерный рисунок (мм)

● XCSTW10

-Тип A (тип фиксированной пластины)

-Тип B (фиксированный корпус)

Инсульт	A	AB	AC	JB	KB	KC	PA
50	188	92	52	154	26	40	62
75	238	117	77	204	26	65	87
100	288	142	102	254	26	90	112

● XCSTW16

Инсульт	A	AB	AC	JB	KB	KC	PA
50	196	100	52	164	35	30	62
75	246	125	77	214	32.5	60	87
100	296	150	102	264	37,5	75	112
125	346	175	127	314	42.5	90	137
150	396	200	152	364	55	90	162
175	446	225	177	414	67,5	90	187
200	496	250	202	464	80	90	212 год

● XCSTW20

Инсульт	A	AB	AC	JB	KB	KC	PA
50	184	104	52	170	34.5	35	64
75	234	129	77	220	34.5	60	89
100	284	154	102	270	39.5	75	114
125	334	179	127	320	44.5	90	139
150	384	204	152	370	57	90	164
175	434	229	177	420	69.5	90	189
200	484	254	202	470	82	90	214

● XCSTW25

Инсульт	A	AB	AC	JB	KB	KC	PA
50	209	107	52	175	31	45	66
75	259	132	77	225	33.5	65	91
100	309	157	102	275	33.5	90	116
125	359	182	127	325	46	90	141
150	409	207	152	375	58.5	90	166
175	459	232	177	425	71	90	191
200	509	257	202	475	83.5	90	216
