Бесштоковые пневматические цилиндры: принцип работы и основные преимущества

При использовании традиционных пневматических цилиндров многие предприятия сталкивались с проблемой плавного перемещения грузов без лишних затрат пространства и времени. Появление бесштоковых цилиндров позволило эффективно решить эти задачи, сделав производственные процессы более простыми, компактными и эффективными. По своей сути бесштоковые цилиндры представляют собой специальные пневматические приводы, обеспечивающие высокоточное линейное перемещение. В этой статье вы узнаете, что такое бесштоковые цилиндры, как они работают, почему они так важны для современной промышленности и каким образом помогают решать самые сложные производственные задачи.



1) Что такое бесштоковые цилиндры?

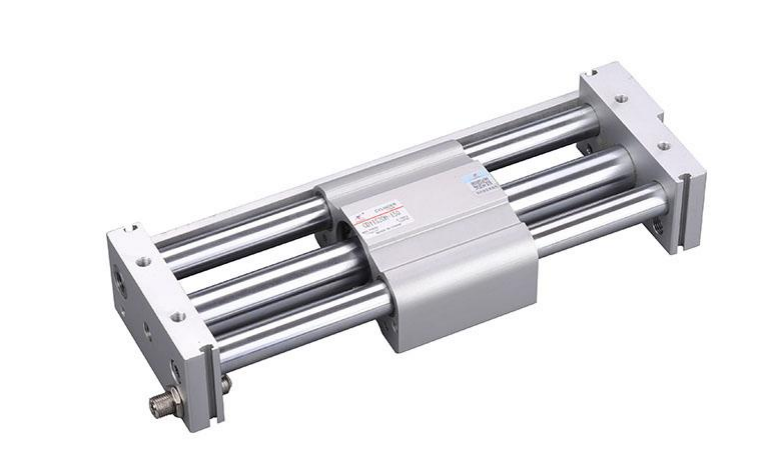

«Бесштоковый цилиндр — это разновидность пневматического исполнительного механизма, который использует энергию сжатого воздуха для линейного перемещения нагрузки без применения внешнего штока поршня».

Бесштоковые цилиндры отличаются высокой надёжностью и эффективностью. Вместо внешнего штока они используют внутренний поршень, который перемещает или толкает нагрузку через специальную каретку. Такая конструкция позволяет значительно экономить монтажное пространство.

Внутренний поршень обеспечивает плавное перемещение нагрузки на большие расстояния, одновременно уменьшая боковые нагрузки и изгибающие усилия, что способствует увеличению срока службы оборудования. Благодаря высокой точности и стабильности работы бесштоковые цилиндры широко применяются в оборудовании, где требуется плавное линейное перемещение на большой длине хода.

2) Основные преимущества бесштоковых цилиндров

Бесштоковые цилиндры обладают рядом существенных преимуществ по сравнению с традиционными пневматическими цилиндрами. Ниже приведены их основные достоинства.

+ Экономия пространства: Одним из главных преимуществ бесштоковых пневматических цилиндров является компактная конструкция. Поскольку внешний шток отсутствует, весь рабочий ход осуществляется внутри корпуса цилиндра. Это делает их идеальным решением для оборудования с ограниченным монтажным пространством.

+ Большая длина хода: Бесштоковые цилиндры отлично подходят для систем, где требуется значительное линейное перемещение. В отличие от традиционных цилиндров, которым необходимо дополнительное пространство, равное длине выдвигаемого штока, бесштоковые модели позволяют выполнять длинный ход без увеличения занимаемого пространства, сохраняя компактность оборудования.

+ Лучшая поддержка нагрузки: Подвижная каретка обеспечивает устойчивую опору для перемещаемого груза, уменьшая боковые нагрузки и изгибающие моменты. Благодаря этому снижается износ оборудования и увеличивается срок службы цилиндра.

+ Энергоэффективность: Благодаря меньшему внутреннему трению и более сбалансированной конструкции бесштоковые цилиндры расходуют меньше сжатого воздуха по сравнению с традиционными моделями. Это помогает снизить эксплуатационные расходы и повысить энергоэффективность производственной линии.

+ Простота обслуживания: Благодаря меньшему количеству движущихся деталей вероятность износа существенно снижается. Кроме того, многие модели имеют полностью герметичную конструкцию, которая защищает внутренние механизмы от попадания пыли и загрязнений, повышая надёжность оборудования.

+ Высокая универсальность: Бесштоковые цилиндры можно устанавливать различными способами и использовать как в горизонтальном, так и в вертикальном положении. Они одинаково эффективно работают как на толкание, так и на перемещение нагрузки.

3) Принцип работы бесштоковых цилиндров

Бесштоковые цилиндры работают на основе энергии сжатого воздуха, как и обычные пневматические цилиндры. Однако принцип передачи движения здесь существенно отличается.

После подачи сжатого воздуха внутренний поршень начинает перемещаться внутри герметичного цилиндра. Поршень соединён с внешней кареткой, которая движется вдоль корпуса цилиндра и переносит закреплённую на ней нагрузку. Таким образом обеспечивается плавное линейное перемещение без использования внешнего штока.

Существует два основных способа соединения поршня с кареткой:

• Механическое соединение. В корпусе цилиндра предусмотрен продольный паз, который герметично закрывается специальной уплотнительной лентой. По мере перемещения поршня каретка синхронно движется вместе с ним.

• Магнитное соединение. Внутри цилиндра используются мощные постоянные магниты, которые соединяют внутренний поршень с наружной кареткой без механического контакта. При движении поршня магнитное поле перемещает каретку по внешней стороне цилиндра.

Оба варианта обладают своими преимуществами. Механические бесштоковые цилиндры лучше подходят для перемещения тяжёлых грузов, тогда как магнитные модели имеют полностью герметичную конструкцию и идеально подходят для эксплуатации в запылённых, влажных или чистых производственных помещениях.

Для повышения точности многие бесштоковые цилиндры оснащаются датчиками положения, которые позволяют отслеживать перемещение поршня и обеспечивают высокую точность управления движением.

4) Области применения в различных отраслях промышленности

Бесштоковые цилиндры широко используются в различных отраслях промышленности благодаря своей компактной конструкции и способности обеспечивать плавное линейное перемещение. Они особенно востребованы в оборудовании, где важны экономия пространства, высокая скорость и точность позиционирования.

• Упаковочная промышленность

Бесштоковые цилиндры используются для перемещения продукции по конвейерам, открытия и закрытия упаковочных створок, а также подачи изделий в коробки. Благодаря плавному и точному движению они идеально подходят для высокоскоростных упаковочных линий.

• Автомобильная промышленность

На сборочных линиях бесштоковые цилиндры применяются для перемещения дверей, кузовных панелей, сидений и других крупных деталей. Благодаря большой длине хода они особенно эффективны при транспортировке габаритных компонентов.

• Электронная и полупроводниковая промышленность

В производстве электроники широко применяются магнитные бесштоковые цилиндры. Их полностью герметичная конструкция предотвращает попадание пыли и загрязнений, что особенно важно при работе с чувствительными электронными компонентами и полупроводниковыми изделиями.

• Системы транспортировки материалов

Бесштоковые цилиндры обеспечивают плавное перемещение изделий между рабочими зонами. Они широко используются в сортировочных машинах, паллетайзерах и автоматических системах Pick-and-Place.

• Полиграфическое и этикетировочное оборудование

В печатных и этикетировочных машинах бесштоковые цилиндры используются для точного перемещения бумаги, упаковки и готовой продукции. Их плавное линейное движение обеспечивает высокую точность позиционирования на всех этапах процесса.

• Медицинское оборудование

В медицинской технике бесштоковые цилиндры применяются для перемещения лотков, регулировки положения узлов и работы диагностического оборудования. Бесшумная работа и чистая конструкция делают их оптимальным выбором для медицинских учреждений.

• Робототехника, пищевая и текстильная промышленность

Бесштоковые цилиндры также широко используются в робототехнике, пищевой промышленности и текстильном оборудовании. Простота установки, высокая надёжность и минимальные требования к обслуживанию делают их эффективным решением для автоматизированных производственных линий.

5) Техническое обслуживание, устранение неисправностей и рекомендации по эксплуатации

Несмотря на высокую надёжность и длительный срок службы, бесштоковые цилиндры, как и любое промышленное оборудование, требуют регулярного технического обслуживания. Своевременная профилактика помогает сохранить стабильную производительность и значительно увеличить срок эксплуатации оборудования.

• Техническое обслуживание

Регулярное обслуживание бесштокового пневматического цилиндра помогает избежать большинства неисправностей и поддерживать его стабильную работу.

• Регулярная очистка: Корпус цилиндра необходимо регулярно очищать от пыли, влаги и загрязнений. Особенно это важно для магнитных моделей, поскольку загрязнения могут ослабить магнитную связь между внутренним поршнем и внешней кареткой.

• Проверка уплотнительной ленты: Для цилиндров с механическим соединением необходимо регулярно осматривать уплотнительную ленту на наличие трещин, износа или повреждений. Повреждённая лента приводит к снижению эффективности работы цилиндра.

• Контроль смазки: Большинство бесштоковых цилиндров поставляется с заводской смазкой, однако со временем она теряет свои свойства. Повторную смазку следует выполнять строго в соответствии с рекомендациями производителя.

• Проверка герметичности: Если во время работы слышен характерный свистящий звук, это может свидетельствовать об утечке воздуха. Необходимо проверить фитинги, соединения и пневматические трубки, подтянуть или заменить повреждённые элементы.

• Устранение неисправностей

Большинство неисправностей бесштоковых цилиндров легко диагностируется и устраняется при своевременной проверке оборудования.

● Медленное движение каретки: Проверьте рабочее давление воздуха и убедитесь в отсутствии препятствий для перемещения поршня.

● Неравномерное или рывковое движение: Осмотрите направляющие, убедитесь в правильном распределении нагрузки и отсутствии чрезмерных боковых усилий.

● Некорректная работа датчиков: Проверьте правильность установки и выравнивания датчиков положения. Неправильная настройка может привести к ошибкам управления цилиндром.

• Рекомендации по эксплуатации

Для обеспечения максимальной надёжности и длительного срока службы рекомендуется соблюдать следующие правила эксплуатации:

• Используйте только чистый, сухой и отфильтрованный сжатый воздух для предотвращения коррозии, износа уплотнений и загрязнения внутренних механизмов.

• Надёжно закрепляйте цилиндр и точно выравнивайте его относительно перемещаемой нагрузки, чтобы избежать неравномерного износа.

• Не превышайте допустимую нагрузку на каретку, чтобы предотвратить повреждение направляющих и внутренних подшипников.

• Все элементы системы должны быть правильно выровнены, чтобы исключить дополнительные нагрузки на поршень и каретку.

• Выполняйте профилактическое обслуживание до появления серьёзных неисправностей, чтобы избежать дорогостоящих простоев оборудования.

• Регулярно проверяйте работу датчиков положения и других элементов системы управления для обеспечения стабильной работы оборудования.

Соблюдение этих рекомендаций значительно повышает надёжность, долговечность и стабильность работы бесштоковых цилиндров.

6) Часто задаваемые вопросы (FAQ)

1. Какие преимущества имеют бесштоковые цилиндры по сравнению с традиционными цилиндрами?

Бесштоковые цилиндры позволяют реализовать большую длину хода при компактных габаритах оборудования. Кроме того, они уменьшают боковые нагрузки, обеспечивают более плавное движение и более стабильную поддержку нагрузки. Отсутствие длинного внешнего штока также позволяет значительно экономить монтажное пространство.

2. Что такое бесштоковый цилиндр и как он работает?

Бесштоковый цилиндр — это разновидность пневматического исполнительного механизма, в котором внутренний поршень соединён с внешней кареткой, перемещающей нагрузку. При подаче сжатого воздуха поршень движется внутри цилиндра, а каретка синхронно перемещается вдоль его корпуса, обеспечивая плавное линейное движение нагрузки.

3. Как выбрать подходящий бесштоковый цилиндр для конкретного применения?

При выборе бесштокового цилиндра следует учитывать длину хода, массу перемещаемой нагрузки, доступное монтажное пространство, требуемую скорость работы, способ крепления и условия эксплуатации оборудования.

4. Какие тенденции развития наблюдаются в технологии бесштоковых цилиндров?

Современные бесштоковые цилиндры всё чаще оснащаются интеллектуальными датчиками, системами мониторинга в режиме реального времени и технологиями промышленного Интернета вещей (IIoT), что позволяет реализовать прогнозируемое техническое обслуживание и повысить эффективность производства. Кроме того, производители активно применяют экологичные материалы и более энергоэффективные конструкции.

7) Заключение

Бесштоковые цилиндры значительно упрощают линейное перемещение деталей в современном промышленном оборудовании. По сравнению с традиционными пневматическими цилиндрами они занимают меньше места, работают более плавно, требуют минимального обслуживания и обеспечивают высокую точность позиционирования. Благодаря этим преимуществам бесштоковые цилиндры помогают сделать оборудование более компактным, быстрым, надёжным и долговечным. Они особенно эффективны для производственных линий, где необходимо выполнять длинные перемещения в условиях ограниченного пространства.

Если вы хотите повысить производительность своего оборудования с помощью высококачественных бесштоковых цилиндров, ознакомьтесь с ассортиментом компании XCHEN (Xingchen Pneumatic). Мы предлагаем широкий выбор бесштоковых цилиндров для систем с большой длиной хода, используемых в упаковочной промышленности, робототехнике, автоматизированной транспортировке материалов и других отраслях. Наши решения помогают сократить эксплуатационные расходы, уменьшить время простоев оборудования и повысить эффективность производства. Чтобы получить профессиональную консультацию, свяжитесь с нами.
