Что такое компактный пневматический цилиндр?

Современная промышленность предъявляет всё более высокие требования к скорости работы оборудования и рациональному использованию монтажного пространства. Компактные пневматические цилиндры обеспечивают эффективное линейное движение даже в условиях ограниченного пространства, поэтому стали незаменимым элементом систем промышленной автоматизации. Они значительно повышают производительность оборудования в машиностроении, упаковочной промышленности и многих других областях. Чем компактные пневматические цилиндры отличаются от стандартных моделей? Каков принцип их работы? В этом руководстве мы подробно рассмотрим ответы на эти вопросы и поможем вам выбрать оптимальное решение для ваших задач.

Компактный пневматический цилиндр

1) Что такое компактный пневматический цилиндр?

Компактный пневматический цилиндр — это компактный пневматический исполнительный механизм, предназначенный для создания линейного движения с использованием энергии сжатого воздуха. Давление воздуха перемещает поршень внутри укороченного корпуса цилиндра, преобразуя пневматическую энергию в механическое движение.

Как следует из названия, компактные пневматические цилиндры имеют значительно меньшую монтажную длину по сравнению со стандартными пневматическими цилиндрами, что позволяет использовать их в оборудовании с ограниченным пространством. Для обеспечения высокой прочности и устойчивости к коррозии корпус обычно изготавливается из алюминиевого сплава или нержавеющей стали. В зависимости от требований конкретного применения доступны различные диаметры цилиндра и длины хода.

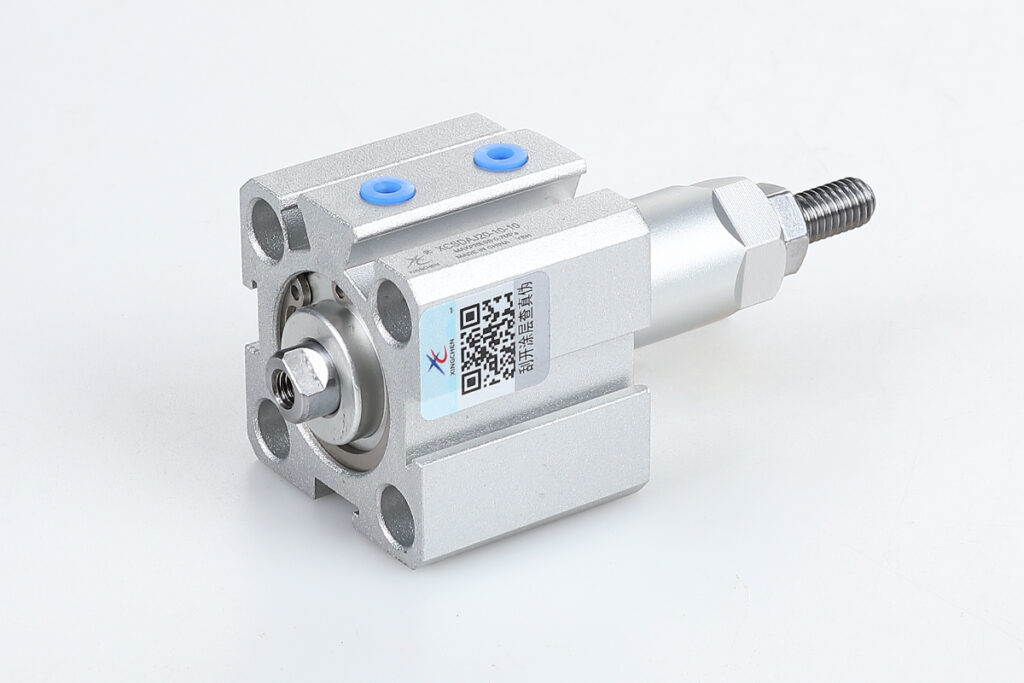

Что такое компактный пневматический цилиндр

Значение в промышленной автоматизации

Компактные пневматические цилиндры являются важнейшими исполнительными элементами современных систем промышленной автоматизации. Они используются для перемещения, прижима, подъёма и точного позиционирования деталей на производственных и сборочных линиях. Благодаря компактной конструкции их легко интегрировать даже в оборудование с ограниченным монтажным пространством, что позволяет повысить производительность без увеличения размеров машин.

Автомобильная промышленность, упаковочное производство, электронная промышленность и многие другие отрасли широко используют такие цилиндры для быстрого и точного выполнения автоматизированных операций.

Использование компактных пневматических цилиндров повышает энергоэффективность оборудования, снижает расходы на техническое обслуживание и уменьшает зависимость от ручного труда, одновременно повышая безопасность производственных процессов.

В роботизированных системах компактные пневматические цилиндры применяются для захвата, перемещения, толкания и точного направления объектов. Благодаря высокой надёжности и длительному сроку службы они стали неотъемлемой частью современного автоматизированного оборудования. Они также широко используются в конвейерных системах, станках и подъёмных устройствах, способствуя повышению эффективности производства и общей производительности предприятий.

2) Конструкция и принцип работы

Принцип работы компактного пневматического цилиндра достаточно прост. Однако сначала рассмотрим его основные конструктивные элементы.

Основные компоненты компактного пневматического цилиндра

• Корпус цилиндра: Основная часть конструкции, в которой размещены все внутренние компоненты. Обычно изготавливается из алюминиевого сплава или нержавеющей стали, что обеспечивает высокую прочность и устойчивость к коррозии.

• Поршень: Дискообразный элемент внутри цилиндра, который перемещается под действием давления сжатого воздуха. Он разделяет внутреннюю полость цилиндра на две рабочие камеры.

• Уплотнения: Уплотнительные элементы из эластомера или полиуретана предотвращают утечку воздуха, обеспечивая плавную и герметичную работу цилиндра.

• Шток: Соединён с поршнем и передаёт его линейное движение наружу, выполняя рабочее перемещение.

• Торцевые крышки: Герметизируют обе стороны цилиндра и оснащены воздушными портами для подачи и выпуска сжатого воздуха.

• Система демпфирования: Некоторые модели оснащаются встроенными демпфирующими элементами, которые смягчают удар в конце хода, уменьшают вибрацию и продлевают срок службы цилиндра.

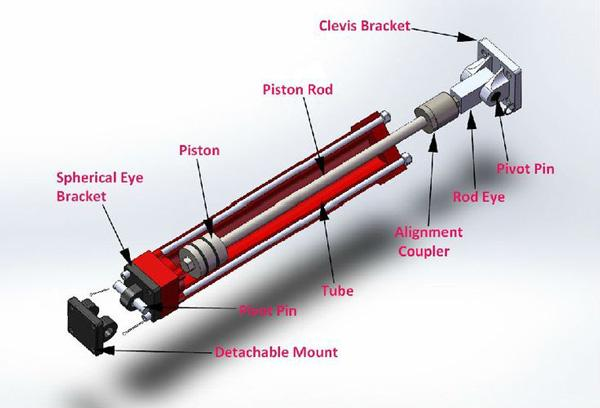

Основные компоненты компактного пневматического цилиндра

Принцип работы компактного пневматического цилиндра

Компактный пневматический цилиндр преобразует энергию сжатого воздуха в линейное механическое движение. Рабочий процесс включает следующие этапы:

• Подача воздуха и движение поршня: Сжатый воздух поступает через входной порт цилиндра и создаёт давление внутри рабочей камеры. Под действием давления поршень перемещается, выдвигая шток наружу.

• Выпуск воздуха и обратный ход: Воздух из противоположной камеры одновременно выпускается через выпускной порт. После переключения направления подачи воздуха давление перемещает поршень в обратную сторону, втягивая шток.

• Повторение рабочего цикла: Процесс непрерывно повторяется, обеспечивая стабильное и плавное линейное движение. Скорость перемещения и выходное усилие зависят от рабочего давления, диаметра цилиндра и длины хода.

Большинство компактных пневматических цилиндров имеют конструкцию двойного действия, при которой сжатый воздух используется как для выдвижения, так и для втягивания штока. Также существуют цилиндры одностороннего действия, в которых возврат поршня осуществляется встроенной пружиной после сброса давления.

Отличия от стандартных пневматических цилиндров

● Размер и конструкция: Компактные пневматические цилиндры значительно короче стандартных моделей, что позволяет использовать их в оборудовании с ограниченным монтажным пространством.

● Масса: Благодаря уменьшенным размерам и корпусу из алюминиевого сплава компактные цилиндры имеют меньший вес, что облегчает монтаж и снижает массу оборудования.

● Энергоэффективность: Для работы требуется меньший объём сжатого воздуха, что позволяет сократить расход энергии и эксплуатационные затраты.

● Гибкость монтажа: Компактные модели поддерживают различные варианты установки, включая переднее, заднее и боковое крепление, благодаря чему их проще интегрировать в различные конструкции оборудования.

● Выходное усилие: Стандартные цилиндры обычно имеют больший диаметр и способны развивать более высокое усилие. Однако компактные цилиндры обеспечивают оптимальный баланс между усилием, размерами и эффективностью использования пространства.

● Долговечность: Большинство компактных цилиндров рассчитано на интенсивную циклическую эксплуатацию и отличается высокой износостойкостью, что делает их идеальным выбором для автоматизированных производственных линий.

3) Преимущества компактных пневматических цилиндров

Компактные пневматические цилиндры обладают множеством преимуществ. Ниже представлены наиболее важные из них.

Преимущества компактных пневматических цилиндров

+ Экономия пространства: Компактные пневматические цилиндры имеют значительно меньшую монтажную длину по сравнению со стандартными моделями, что делает их идеальным выбором для оборудования с ограниченным пространством. Они легко интегрируются в компактные машины без ущерба для производительности.

+ Небольшой вес и простота установки: Благодаря корпусу из алюминиевого сплава или нержавеющей стали цилиндры отличаются малым весом, что уменьшает общую массу оборудования. Различные варианты крепления позволяют быстро и удобно выполнять монтаж.

+ Низкий расход воздуха и высокая эффективность: Для работы требуется меньший объём сжатого воздуха, благодаря чему снижается энергопотребление и эксплуатационные расходы без потери производительности.

+ Долговечность и надёжность: Компактные цилиндры рассчитаны на длительную непрерывную эксплуатацию в автоматизированных системах. Высококачественные уплотнения и износостойкие материалы обеспечивают продолжительный срок службы при минимальном техническом обслуживании.

+ Точное и плавное движение: Благодаря стабильной и повторяемой работе компактные пневматические цилиндры идеально подходят для высокоточного позиционирования в автоматизированном оборудовании.

+ Широкая область применения: Компактные пневматические цилиндры широко используются в робототехнике, упаковочном оборудовании, автоматизированных производственных линиях, медицинской технике и многих других отраслях промышленности.

Благодаря высокой эффективности, надёжности и компактной конструкции такие цилиндры являются оптимальным решением для современных систем промышленной автоматизации.

Эксперт по автоматизации Lou Pavlovich отметил в одной из публикаций на Quora, что компактные пневматические цилиндры широко применяются в промышленности благодаря способности создавать большое усилие. Он также подчеркнул, что в условиях, где существует риск взрыва, пневматические цилиндры являются предпочтительным вариантом по сравнению с другими исполнительными механизмами.

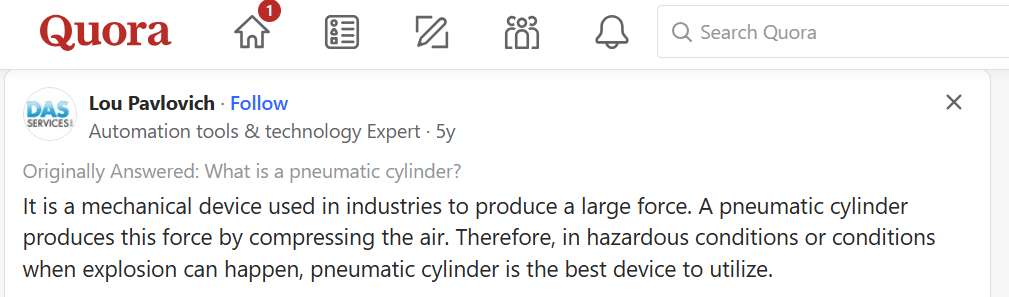

Публикация на Quora о пневматических цилиндрах

4) Основные области применения

• Робототехника и промышленная автоматизация

Компактные пневматические цилиндры широко используются в роботизированных манипуляторах и автоматизированных системах. Они обеспечивают точный захват, подъём, перемещение и позиционирование различных объектов. Благодаря небольшим размерам и малому весу такие цилиндры идеально подходят для оборудования, где особенно важны скорость работы и экономия пространства.

Основные области применения компактных пневматических цилиндров

• Упаковочная промышленность

В упаковочном оборудовании компактные цилиндры используются для запечатывания, маркировки, резки и наполнения упаковки. Высокая скорость отклика и стабильное усилие позволяют обеспечить эффективную работу высокоскоростных производственных линий.

• Медицинское оборудование

Компактные пневматические цилиндры применяются в автоматизированных испытательных установках, хирургическом оборудовании и диагностических приборах. Они обеспечивают плавное и высокоточное движение, необходимое для выполнения ответственных медицинских операций.

• Автомобильная промышленность

При производстве автомобилей цилиндры используются для сварки, прижима, прессования и сборки различных компонентов. Их стабильная работа способствует повышению точности производства и сокращению объёма ручного труда.

• Электронная и полупроводниковая промышленность

Компактные цилиндры широко используются при сборке печатных плат, пайке и контроле качества электронных компонентов. Они обеспечивают точное позиционирование и мягкое воздействие, что особенно важно при работе с хрупкими электронными изделиями.

• Пищевая промышленность и производство напитков

В процессах переработки пищевых продуктов, розлива и сортировки компактные пневматические цилиндры помогают поддерживать высокую производительность и соответствие санитарным требованиям. Для таких условий эксплуатации особенно востребованы модели из нержавеющей стали благодаря их высокой коррозионной стойкости и отсутствию риска загрязнения продукции.

Благодаря высокой эффективности, точности и универсальности компактные пневматические цилиндры стали важной частью современных автоматизированных производственных систем во многих отраслях промышленности.

5) Основные факторы при выборе компактного пневматического цилиндра

● Диаметр цилиндра (Bore Size): Диаметр цилиндра определяет величину выходного усилия. Чем больше диаметр, тем выше создаваемое усилие. Цилиндры меньшего диаметра лучше подходят для лёгких нагрузок. Правильный выбор диаметра позволяет обеспечить необходимую производительность без лишнего расхода энергии.

● Длина хода (Stroke Length): Это расстояние, которое проходит поршень за один рабочий цикл. Длина хода должна соответствовать конструкции оборудования. Короткий ход подходит для компактных механизмов, а длинный обеспечивает больший диапазон перемещения. Правильно выбранный ход предотвращает перегрузку и снижает механические напряжения.

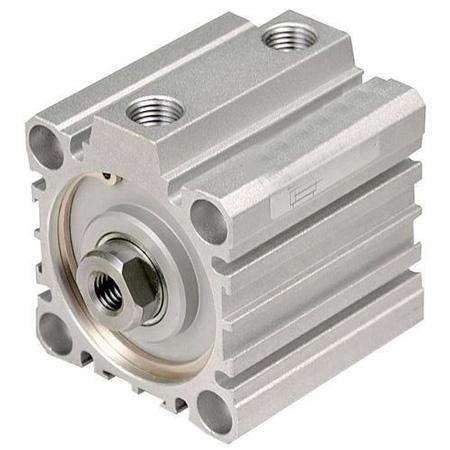

Факторы, которые следует учитывать при выборе компактного пневматического цилиндра

● Рабочее давление: Компактные пневматические цилиндры работают за счёт энергии сжатого воздуха, поэтому их производительность напрямую зависит от рабочего давления. Эксплуатация цилиндра в рекомендованном диапазоне давления обеспечивает максимальную эффективность и увеличивает срок службы оборудования.

● Материал корпуса (нержавеющая сталь или алюминиевый сплав): Для большинства промышленных применений оптимальным выбором являются цилиндры из алюминиевого сплава благодаря их небольшому весу, устойчивости к коррозии и более доступной стоимости.

Модели из нержавеющей стали отличаются повышенной прочностью и устойчивостью к воздействию влаги и химических веществ, поэтому особенно подходят для пищевой промышленности, медицинского оборудования и других сложных условий эксплуатации.

● Способ монтажа: Различные виды оборудования требуют разных вариантов крепления. Наиболее распространены переднее, заднее и боковое крепление, а также фланцевый и лаповый монтаж. Правильно выбранный способ установки обеспечивает стабильную работу, удобство монтажа и длительный срок службы цилиндра.

Учитывая перечисленные параметры, вы сможете подобрать компактный пневматический цилиндр, который максимально соответствует требованиям вашего оборудования и обеспечивает стабильную работу в течение всего срока эксплуатации.

6) Обслуживание и устранение неисправностей

Как продлить срок службы цилиндра

• Поддерживайте цилиндр в чистоте: Пыль и загрязнения могут повредить уплотнения и подвижные детали. Регулярная очистка предотвращает преждевременный износ.

• Используйте правильную смазку: Некоторые модели имеют самосмазывающуюся конструкцию, однако большинству цилиндров требуется периодическая смазка для уменьшения трения и увеличения срока службы.

• Проверяйте систему на утечки воздуха: Регулярно осматривайте уплотнения, фитинги и пневматические трубки. Утечки воздуха снижают эффективность работы и увеличивают расход энергии.

• Не превышайте допустимую нагрузку: Эксплуатация цилиндра с нагрузкой выше расчётной может привести к повреждению поршня и сокращению срока службы оборудования.

• Следите за правильностью установки: Неправильное выравнивание штока вызывает неравномерный износ и повышает риск механических повреждений. Монтаж должен выполняться строго в соответствии с рекомендациями производителя.

• Контролируйте качество сжатого воздуха: Загрязнённый или влажный воздух способствует образованию коррозии и засорению внутренних компонентов. Использование чистого и сухого воздуха значительно повышает эффективность работы цилиндра и продлевает срок его службы.

Типичные неисправности и способы их устранения

● Утечка воздуха: Наиболее распространённая причина — изношенные уплотнения или ослабленные соединения. Необходимо подтянуть соединения и заменить повреждённые уплотнения.

● Медленное или недостаточно мощное движение: Причиной могут быть низкое давление воздуха, засорение воздушных каналов или повышенное внутреннее трение. Следует проверить систему подачи воздуха, очистить воздушные линии и осмотреть внутренние детали цилиндра.

● Неравномерное движение или заклинивание: Обычно возникает из-за загрязнения внутренних компонентов либо недостаточной смазки. Рекомендуется очистить цилиндр и обеспечить необходимую смазку рабочих элементов.

● Повышенный шум или вибрация: Возможными причинами являются ослабленное крепление, изношенные демпферы или слишком высокая скорость работы. Следует проверить крепления, заменить демпфирующие элементы и при необходимости уменьшить скорость перемещения.

● Перегрев: Обычно связан с длительной работой при повышенном давлении или высокой скорости. Для предотвращения перегрева рекомендуется соблюдать рекомендуемые режимы эксплуатации и использовать материалы с повышенной термостойкостью при необходимости.

Значение блока подготовки воздуха FRL

Блок FRL (Filter-Regulator-Lubricator) предназначен для подготовки сжатого воздуха и обеспечивает его очистку, регулирование давления и смазку, что значительно повышает эффективность работы пневматической системы.

• Фильтр: Удаляет из сжатого воздуха пыль, влагу, масляный туман и другие загрязнения, защищая внутренние компоненты цилиндра.

• Регулятор: Поддерживает стабильное рабочее давление, предотвращая перегрузку оборудования и колебания давления.

• Лубрикатор: Подаёт необходимое количество смазочного масла к внутренним механизмам, обеспечивая плавную работу и снижая износ.

Использование блока FRL помогает предотвратить многие эксплуатационные проблемы, повысить эффективность работы оборудования и значительно продлить срок службы компактного пневматического цилиндра. В сочетании с регулярным техническим обслуживанием правильная подготовка сжатого воздуха обеспечивает стабильную и надёжную работу системы на протяжении длительного времени.

7) Почему стоит выбрать компактные пневматические цилиндры XCHEN?

XCHEN (Xingchen Pneumatic) уже много лет специализируется на разработке и производстве высококачественных пневматических компонентов. Наши компактные пневматические цилиндры отличаются высокой точностью, надёжностью и длительным сроком службы, что делает их идеальным выбором для современных систем промышленной автоматизации.

Мы предлагаем широкий ассортимент компактных цилиндров различных диаметров, длин хода и способов монтажа, что позволяет подобрать оптимальное решение практически для любого промышленного применения. Независимо от того, требуется ли вам оборудование для упаковочных линий, робототехнических комплексов, электронного производства или автомобильной промышленности, XCHEN может предложить продукцию, соответствующую вашим требованиям.

Компактные пневматические цилиндры XCHEN

Наши преимущества:

• Высокоточное производство и строгий контроль качества.
• Надёжные материалы с длительным сроком службы.
• Широкий выбор стандартных моделей и возможность индивидуального изготовления.
• Быстрая техническая поддержка и профессиональные консультации.
• Стабильные поставки и конкурентоспособные цены.

Благодаря современным производственным мощностям и многолетнему опыту XCHEN поставляет пневматические решения клиентам по всему миру, помогая предприятиям повышать эффективность автоматизации и снижать производственные затраты.

8) Заключение

Компактные пневматические цилиндры являются важными исполнительными механизмами в современных системах промышленной автоматизации. Благодаря компактным размерам, высокой эффективности, точности и надёжности они широко применяются в робототехнике, упаковочном оборудовании, автомобильной промышленности, производстве электроники, медицинской технике и многих других отраслях.

При выборе компактного пневматического цилиндра важно учитывать диаметр цилиндра, длину хода, рабочее давление, материал корпуса, способ монтажа и условия эксплуатации. Правильный подбор модели в сочетании с регулярным техническим обслуживанием позволяет обеспечить длительную и стабильную работу оборудования, повысить производительность и снизить эксплуатационные расходы.

Если вы ищете надёжного производителя компактных пневматических цилиндров, компания XCHEN (Xingchen Pneumatic) готова предложить широкий ассортимент высококачественной продукции для различных отраслей промышленности. Посетите страницу компактных пневматических цилиндров, чтобы ознакомиться с полным ассортиментом, или свяжитесь с нами для получения профессиональной технической консультации и подбора оптимального решения для вашего проекта.
