Обзор пневматических систем управления: основы, типы, преимущества, области применения

Пневматические системы управления, пожалуй, являются одним из самых недооцененных направлений инженерии. Они справляются даже с самыми сложными задачами — от заводской сборки до тормозов поездов — за счет использования сжатого воздуха. Их высокая стабильность, экономичность и функции безопасности сделали пневматические системы необходимыми во многих областях применения. Поэтому это руководство познакомит вас с пневматическими системами управления: что это такое, как они работают, из каких компонентов состоят, какие бывают типы, преимущества, области применения и многое другое. Итак, давайте перейдем к деталям!

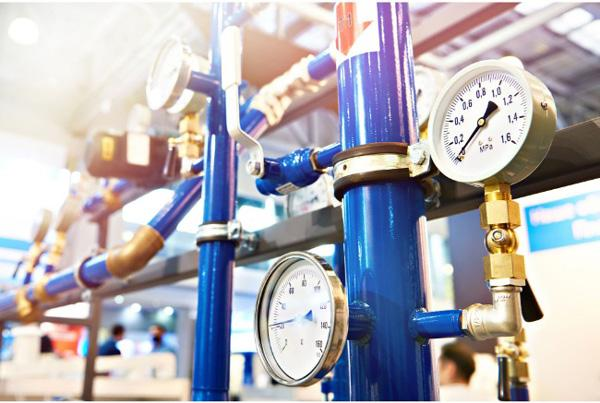

Пневматическая система управления

1) Что такое пневматическая система управления?

Слово pneumatic происходит от греческого слова pneuma, которое означает воздух или газ.

«Пневматическая система управления — это комплексная система, которая использует сжатый воздух для выполнения заданных задач или управления различными механическими процессами.»

Эти системы широко используются в промышленности для выполнения таких задач, как открытие и закрытие клапанов, подъем тяжелых грузов и поддержание стабильного движения. Благодаря своим многочисленным преимуществам пневматические системы легко стали одними из самых распространенных технологических систем для создания приводного усилия в различных промышленных процессах.

Пневматические системы существуют уже несколько десятилетий, и с годами они продолжали развиваться благодаря технологиям. Сейчас современные пневматические системы используют цифровое управление и датчики. Такое сочетание механических принципов с технологиями гарантирует, что они останутся частью современного быстро развивающегося промышленного мира.

2) Из каких компонентов состоит пневматическая система управления?

В пневматической системе управления есть несколько ключевых компонентов. К ним относятся:

i) Воздушный компрессор: Это сердце системы. Фактически он сжимает и подает воздух внутри системы при заданных значениях давления. Существуют современные ротационные компрессоры, которые обеспечивают высокую эффективность ротационного компрессора при низком энергопотреблении, низком уровне шума и вибраций.

ii) Регулирующие клапаны: Сжатый воздух регулируется, например, по направлению, расходу и давлению для правильной работы системы. Для применения доступны разные типы клапанов, такие как:

• электромагнитные клапаны серии 6V180
• пневматические электромагнитные клапаны серии 6V220
• электромагнитные клапаны серии 6V360
• электромагнитные клапаны серии 6V400
• Дисковые и задвижные клапаны

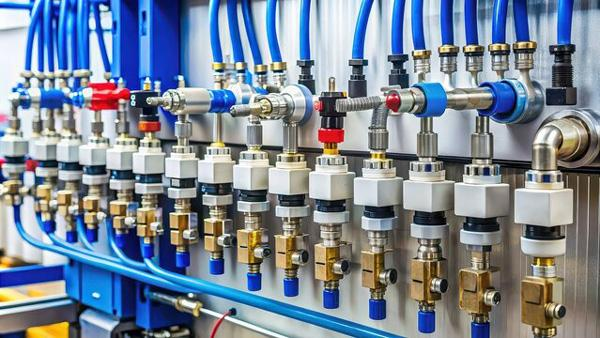

Пневматические клапаны

iii) Исполнительные механизмы: Они могут быть линейными, например цилиндрами, или поворотными исполнительными механизмами, которые обеспечивают вращательное движение. Они специально разработаны для получения определенного диапазона управления и выходного усилия для различных уровней промышленной деятельности.

iv) Датчики: Датчики помогают контролировать такие параметры, как давление, положение или расход в системе. В конечном итоге они автоматически поддерживают производительность системы.

v) Трубки и фитинги: Это детали, которые переносят сжатый воздух между разными секциями системы. Обычно они изготавливаются из высококачественных материалов, чтобы гарантировать отсутствие утечек, а компоненты могли выдерживать высокое давление.

vi) Фильтры и регуляторы: Фильтры очищают воздух от вредных частиц, таких как пыль и влага. А регуляторы позволяют поддерживать давление воздуха в пределах, необходимых для системы. Это нужно для правильной работы системы и для обеспечения более длительного срока службы ее деталей.

vii) Манометры: Манометры контролируют уровень давления в системе и в определенном смысле регулируют давление системы. Все чаще используются цифровые манометры, которые проще в эксплуатации и повышают точность.

3) Как работает пневматическая система управления?

Пневматическая система управления работает с использованием воздуха, который сжимается, хранится и направляется для выполнения конкретных задач. Последовательность ее операций ниже ясно показывает, как работают пневматические системы:

Шаг 1) Сжатие воздуха: Используется окружающий воздух, который всасывается воздушным компрессором и сжимается до более значительного давления. Резервуар или бак удерживает сжатый воздух, который потребуется в будущем.

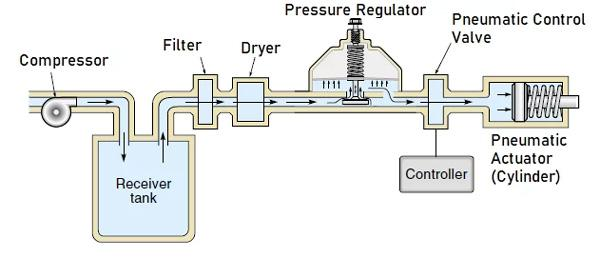

Работа пневматической системы управления

Шаг 2) Подготовка воздуха: Для достижения оптимальной производительности пневматические системы должны обеспечивать уровень чистоты. Нужно гарантировать, что вся вода, грязь и другие загрязнения отфильтрованы из сжатого воздуха.

Шаг 3) Распределение воздуха: В зависимости от задачи регулирующие клапаны направляют поток воздуха к определенным исполнительным механизмам. Клапаны могут управляться вручную или автоматически через сеть управления.

Шаг 4) Срабатывание: Пневматический исполнительный механизм использует сжатый воздух для питания и приведения в движение поршня или вала двигателя во вращательном или линейном режиме. В зависимости от типа исполнительного механизма движение может быть линейным или вращательным.

Шаг 5) Выпуск: После завершения работы воздух выпускается через выпускной порт в окружающую атмосферу. Есть системы, которые используют рециркулируемый воздух вместо его выпуска, чтобы быть более эффективными.

Эффективность пневматической системы зависит от правильной конструкции, обслуживания и качества ее компонентов. Хорошо спроектированная пневматическая система позволит избежать проблем, которые иначе привели бы к перегреву и износу механической системы.



4) Какие бывают типы пневматической системы управления?

Системы управления являются основной нервной системой в любой технологии механизации и главным источником передовой технологии пневматических систем. Существует много типов пневматического управления, некоторые важные из них указаны ниже:

a) Система с одним давлением: Простые системы давления, использующие только один клапан. Без сомнения, эта технология проста и экономична, но не обладает достаточной гибкостью для более сложных задач.

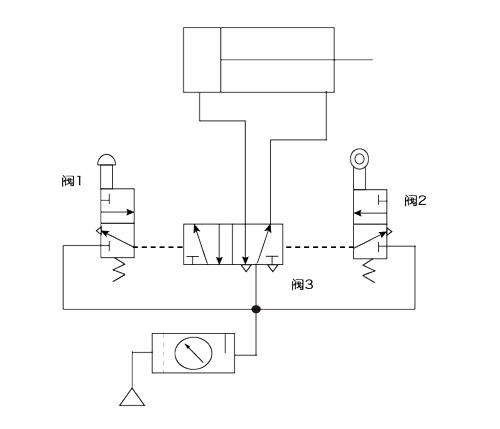

Система с одним давлением

b) Системы с двумя давлениями: Такие системы основаны на том, что при выполнении некоторых задач могут потребоваться разные уровни давления или усилия. Например, конкретной сборочной линии может потребоваться одно давление для продувки коробки и другое для ее упаковки.

c) Многодавленческие системы: Их конструкция позволяет им работать с несколькими давлениями одновременно. Это особенно подходит для сложных промышленных применений. Чаще всего они встречаются в системах высокой степени автоматизации различных процессов.

d) Системы с замкнутым контуром: Этот тип системы имеет самокорректирующиеся механизмы и включает несколько датчиков. От датчиков она получает информацию о том, как выполняются операции. Поэтому такая система отличается высокой надежностью и эффективностью. Да! Она эффективна в очень точных задачах, таких как медицинское оборудование или даже космические аппараты.

e) Системы с разомкнутым контуром: Это системы, которые не используют обратную связь и применяются для простых задач. Действительно, они довольно точны, но их внедрение сложнее и дороже.

5) Преимущества пневматической системы управления

Использование пневматических систем имеет несколько преимуществ, благодаря которым они стали относительно распространенными в промышленной автоматизации:

+ Недорогие: Многие их компоненты дешевле электрических или гидропневматических систем. Кроме того, сжатый воздух является дешевым источником энергии.

+ Долговечные: Они способны выдерживать грязь, перепады температуры и вибрации. Поэтому они могут долго работать в тяжелых условиях.

+ Безопасные: Поскольку они используют безвредный сжатый воздух, эти системы сами по себе безопасны и могут применяться в опасных условиях. В случае утечки воздух быстро выходит, не причиняя ущерба.

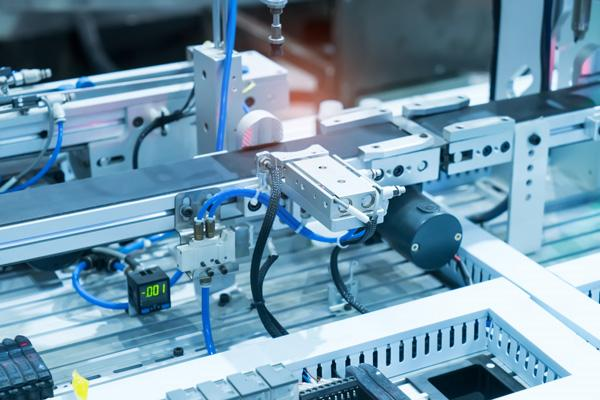

Преимущества пневматической системы управления

+ Простые в обслуживании: Поскольку в пневматических системах меньше движущихся частей, обслуживание менее сложное. Это приводит к меньшему времени простоя и меньшим затратам, связанным с эксплуатацией системы.

+ Экономически эффективные: Самое главное, воздух всегда доступен, что делает эту систему самодостаточной. Использование в них энергосберегающих систем также может быть очень полезным.

+ Быстрое срабатывание: Срабатывание системы также быстрое, что в большинстве случаев является одним из важных требований. Это улучшает время и производительность, а также повышает точность.

6) Области применения пневматической системы управления

Пневматические системы управления универсальны и могут использоваться в ряде отраслей:

• Производство: Может использоваться для сборочных линий, обработки материалов и роботизированных манипуляторов. Благодаря повторяющимся задачам, выполняемым с помощью пневматической системы, в промышленной работе достигаются скорость и точность.

• Строительство: Применяется в таких инструментах, как отбойные молотки, дрели и гвоздезабивные пистолеты. Эти инструменты легкие и простые в использовании, что делает их хорошо подходящими для строительных площадок.

• Пищевая промышленность: Эта система работает безопасно и чисто при выполнении операций наполнения, сортировки и упаковки. Сжатый воздух не загрязняет продукцию, что делает его подходящим для применений пищевого класса.

• Транспорт: Широко используется в тормозных системах поездов и автобусов. Применение пневматических тормозов повышает надежность и безопасность тяжелых транспортных средств.

• Медицинские инструменты: Встречается в некоторых компонентах, таких как стоматологические боры, дыхательные аппараты и хирургические инструменты. Кроме того, ортопедическая отрасль использует пневматические системы, поскольку они обеспечивают высокий уровень чистоты и точности.

• Аэрокосмическая отрасль: Помогает регулировать системы самолета и шасси. Благодаря малому размеру и небольшому весу пневматические системы предпочтительны в критически важных авиационных применениях.

• Горнодобывающая промышленность: Встречается в перфораторах, погрузочных системах и транспорте. Кроме того, в экстремальных условиях пользователи предпочитают пневматические системы благодаря их прочности.

• Энергетический сектор: Пневматические системы управления встречаются на электростанциях и нефтеперерабатывающих заводах, где используются для регулирования клапанов и различного оборудования. Кроме того, пневматические системы в энергетических сетях способствуют безопасности и эффективности.

7) Заключение

Подводя итог, пневматические системы управления являются одним из основных независимых способов функционирования в промышленной автоматизации. Они  эффективны, экономичны и безопасны для широкого круга задач. Что еще важнее, коммерческий и промышленный секторы получают пользу в двух аспектах, поскольку эти технологии сокращают потребность в рабочей силе и повышают показатели производительности.

Отрасли, включая производство, здравоохранение и транспорт, ищут более функциональные системы в виде передовых пневматических систем, которые используют интеграцию технологий IoT и AI. Если вы также ищете высококачественные компоненты для повышения эффективности пневматического управления, то XCHEN — лучший вариант. Благодаря своей конструкции их электромагнитные клапаны чрезвычайно прочны и эффективны, что, в свою очередь, повышает производительность ваших пневматических систем управления.
