Код продукта
| 3V | 1 | 06 | A | I | G |
| Код спецификации 3V:3-портовый двухсторонний канал | Код серии 1: Сезон 1 | Размер порта M5:M5 06:ЧАСТЬ 1/8 | Стандартное напряжение A:AC220V B:DC24V C:AC110V E:AC24V F:DC12V | Метод проводки unmarked: тип сокета DIN I:выводящий тип | Нить unmarked:PT T:NPT G:G |
Стандартные характеристики
| Модель | 3V1-M5 | 3V1-06 |
| Рабочая среда | Воздух (фильтрованный на 40 мкм и более) | |
| Режим работы | Прямое актёрское мастерство | |
| *Калибр трубы | M5 | PT1/8 |
| Количество должностей | Три человека и два человека | |
| Смазка | Ненужно | |
| Диапазон рабочего давления | 0~0,8 МПа (0~114 psi) | |
| Гарантированное давление | 1,5 МПа (215 psi) | |
| Рабочая температура °C | -20~70 | |
| Отверстие потока | φ1,2 мм | |
| Материал кузова | Алюминиевый сплав | |
Параметры электрических характеристик
| Проект | Специфические параметры |
| Стандартное напряжение | AC220V、AC110V、AC24V、DC24V、DC12V |
| Диапазон рабочего напряжения | AC: ±15% DC:±10% |
| Энергопотребление | AC:3.5VA DC:3.0W |
| Класс защиты | IP65(DIN40050) |
| Степень термостойкости | Уровень B |
| Тип соединения | Тип розетки DIN, тип розетки |
| Время возбуждения | Меньше 0,05 сек |
| *Максимальная рабочая частота | 10 раз в секунду |

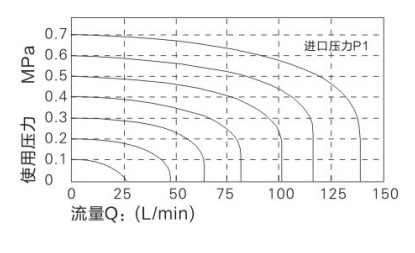

Характеристики расхода
Внутренняя структура
| НЕТ. | Название | НЕТ. | Название |
| 1 | Терминальный блок | 5 | Набор подвижного железа |
| 2 | Терминальный проставитель | 6 | 0 приказа |
| 3 | Фиксированная гайка | 7 | Возвращающаяся пружина |
| 4 | Катушка | 8 | Кузов |
Внешний размерный рисунок (мм)
