Код продукта
| 3V | 1 | 10 | 06 | НЕТ | A | I | G | |
| Код спецификации 3V:3-портовый двухсторонний канал | Код серии 1: Сезон 100 2:Сезон 200 3: Сезон 300 | Электрическое управление 10: двойное положение и одиночное управление 20: двойное положение и двойной контроль | Размер порта M5:M5 06:ЧАСТЬ 1/8 08:PT1/4 10:ЧАСТЬ 3/8 | Актёрский стиль С внешним пилотированием | Начальное состояние NC: обычно закрыта НЕТ: обычно открыт | Стандартное напряжение A:AC220V B:DC24V C:AC110V E:AC24V F:DC12V | Метод проводки unmarked:D Тип соёма IN I:выводящий тип | Нить Без помеченных:PT T:NPT G:G |
Стандартная спецификация
| Модель | 3В310-08 | 3В320-08 | 3В310-10 | 3В320-10 |
| Рабочая среда | Воздух (фильтрованный на 40 мкм и более) | |||
| Режим действия | Тип пилота | |||
| *Калибр трубы | Вход = выход = PT1/4 | Вход = Выход = PT3/8 | ||
| Эффективная зона | 25,0 мм²(Cv=1,39) | 30,0 мм²(Cv=1,67) | ||
| Количество должностей | 3 порта, 2 направления | |||
| **Смазка | Не обязательно. | |||
| Диапазон рабочего давления | 0,15~0,8 МПа (21~114psi) | |||
| Гарантированное давление | 1,5 МПа (215 psi) | |||
| Рабочая температура °C | -20~70 | |||
| Материал кузова | Алюминий | |||
Параметры электрических характеристик
| Проект | Специфические параметры |
| Стандартное напряжение | AC220V、AC110V、AC24V、DC24V、DC12V |
| Диапазон рабочего напряжения | AC: ±15% DC:±10% |
| Энергопотребление | AC:3.5VA DC:3.0W |
| Класс защиты | IP65(DIN40050) |
| Степень термостойкости | Уровень B |
| Тип соединения | Тип розетки DIN, тип розетки |
| Время возбуждения | Ниже 0,05 сек |
| *Максимальная рабочая частота | 5 раз в секунду |

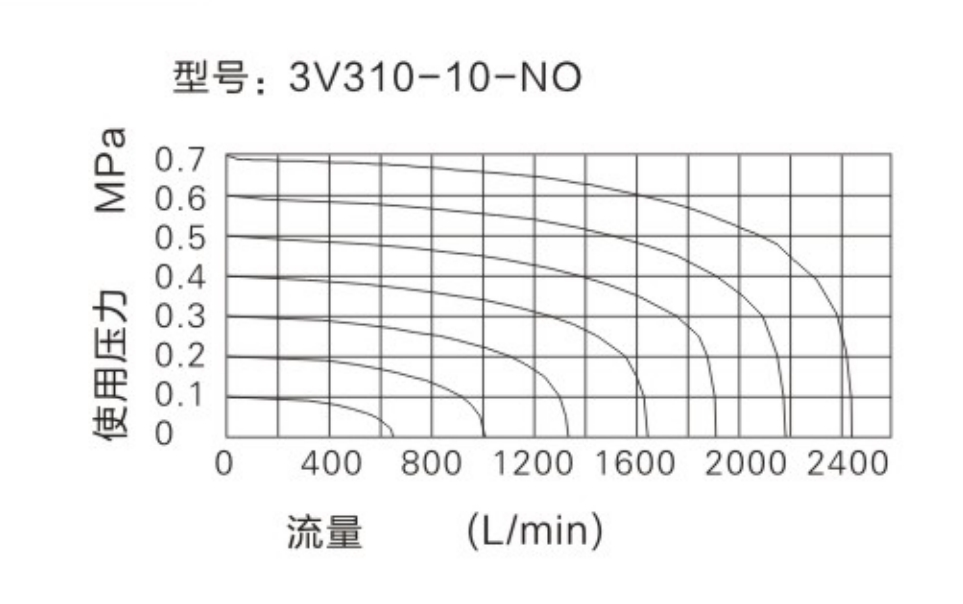

Характеристики расхода
Внутренний состав
| Нет. | Название | Серийный номер | Название | Нет. | Название |
| 1 | Деталь из неподвижного железа | 8 | О Орден | 15 | Поршень |
| 2 | Булавка для руки | 9 | Кузов | 16 | Винты с втопленной головкой |
| 3 | Весна | 10 | Весна | 17 | Уплотнительное кольцо |
| 4 | Уплотнительное кольцо | 11 | Подушки против протечек | 18 | Подвижное железо |
| 5 | Направляющий корпус | 12 | Нижняя крышка | 19 | Катушка |
| 6 | Профильное уплотнительное кольцо | 13 | Винты с круглой головкой | 20 | Фиксированная гайка |
| 7 | Сердечник шахты | 14 | Кольцо для износа | 21 | Отвертка |
Внешний размерный рисунок (мм)
