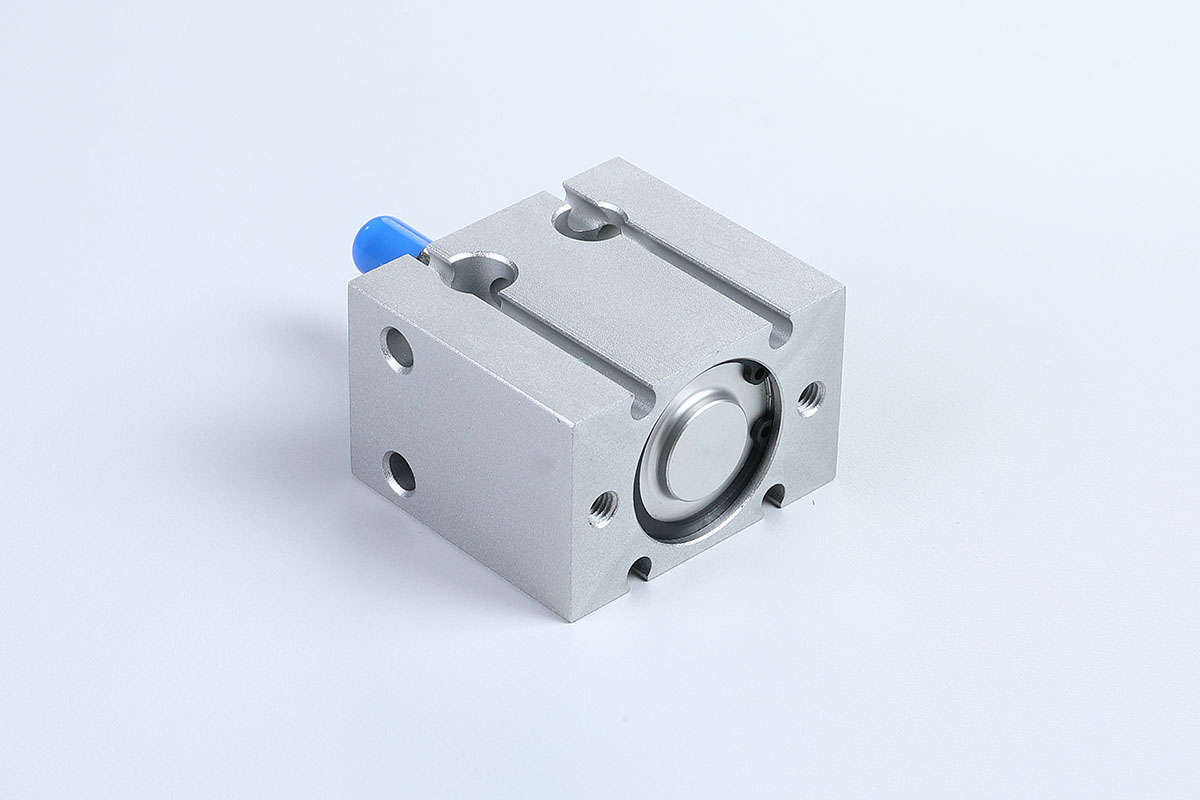

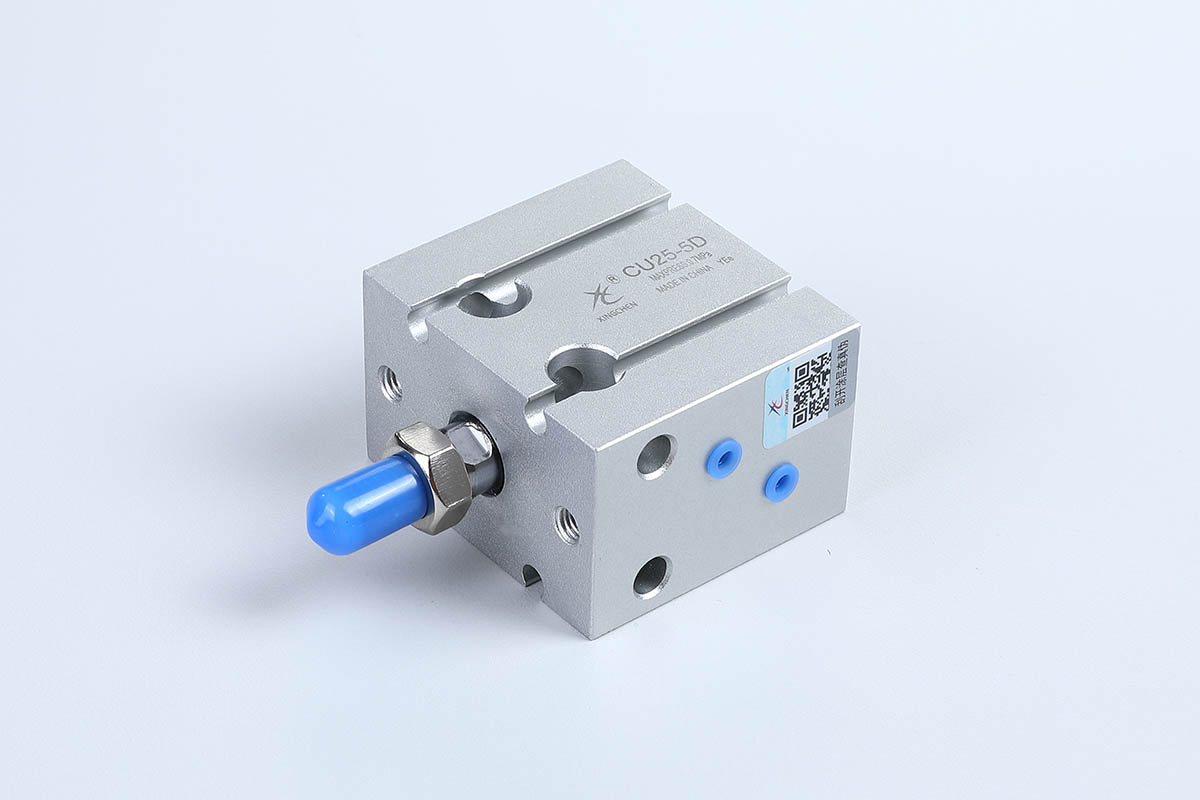

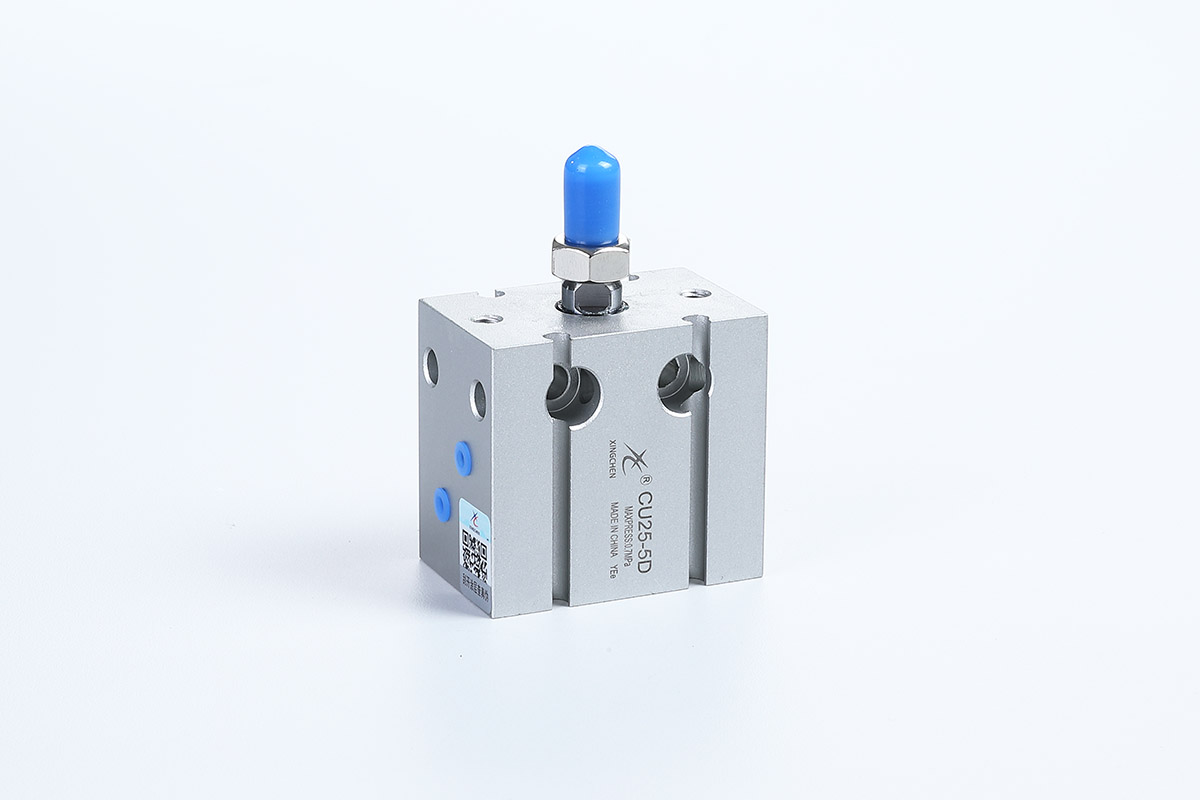

Цилиндр с свободным креплением — универсальный компактный пневматический цилиндр серии CU (Φ6-Φ32)

Код продукта

CU	K	6	TN	30	D
Код серии CU: без магнита CDU: с магнитом	Тип Unmarked:Basic тип K:rod не может вращаться W:двойной стержень K W:стержень не может вращаться и двойным стержнем	Бор(мм): 6,10,16,20,25,32	Нить без маркировки: M(Φ6-Φ25) или Rc(Φ32) TN:NPT(Φ32) TF:G(Φ32)	Инсульт(мм): 5,10,15,20,25,30,40, 50,60,70,80,90,100	Актёрский стиль D: двойное действие S: одиночное действие (пружинное выталкивание) Т: однодействующая (пружинная подтягивающая)

Стандартная спецификация

Цилиндр цилиндра (мм)			6	10	16	20	25	32
Использование жидкостей			Авиация
Схема действия			Двойное действиеОдиночное действие: весеннее возвращение/выход
Максимальное рабочее давление			0,7 МПа
Минимальное использование Давление (МПА)	Двойное действие	Одинарный стержень	0.12	0.06		0.05
		Двойной стержень не вращает воздушную подушку	0.15	0.10		0.08
		Двойной стержень, не качающийся	0.18	0.13		0.11
	Одноактные	Стандарт	0.20	0.15		0.13
		Двойной стержень, удилище без свинга	0.23	0.18		0.16
Температура окружающей среды и жидкости			С магнитным переключателем: -10~60°C; Без магнитного переключателя: -10~70°C.
Амортизация			Резиновая амортизация с обоих концов
Потребованная скорость поршня			50~500 мм/с
Толерантность к ударам (мм)			+10 0
*Подача масла			Не требуется
Форма крепления			Free (многосторонняя установка)
Точность поршневого стержня без вращения			±0,8°			±0,5
Калибр лампы			M5X0.8					1/8
*Если требуется смазка, используйте масло Turbine 1 ISOVG32.

Варианты переключателей с ходом и магнитом

Цилиндровый диаметр (мм)	Стандартный ход поршня (мм)		Длинный гребок (двойное действие)	*Модель магнитного переключателя (прямое крепление)
	Двойное действие	Одноактные
6	5,10,15, 20,25,30	5,10,15	40 50 60	M9N M9B M9P
10
16
20	5,10,15,20, 25,30,40,50		60,70 80,90 100
25
32
*Для технических характеристик и особенностей магнитных выключателей, пожалуйста, см. Серию магнитных переключателей. Символ длины провода: Нет символа -0,5 м. L-3m.Z-5m Пример: M9N,M9NL.

Адаптируемое крепление / прямоугольные цилиндры

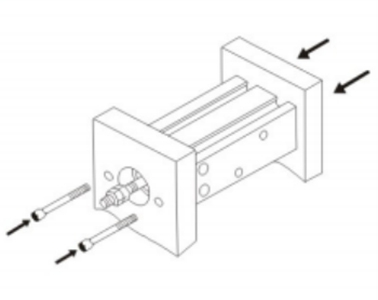

Форма установки	Осевое крепление (отверстия для винтов для крепления)	Продольное крепление (сквозное отверстие для крепления)	Боковое крепление (сквозное отверстие для крепления)

Внешнее измерение (мм)

Базовый тип, встроенный магнитный кольцевой тип (двойное действие, одноразовый возврат/выталкивание пружины)

● Таблица общих размерностей

Модель	A	A’	B	C	φD	E	GA	GB	J	K	L	ММ	NN	φP	Q	R	φT
C□U6	7	–	13	22	3	7	15	10	10	17	–	M3×0.5	M3 x 0. 5 глубоких 5	3.2	–	7	6 глубины 4.8
C□U10	10	–	15	24	4	7	16.5	10	11	18	–	M4×0.7	M3 x 0. 5 глубоких 5	3.2	–	9	6 глубины5
C□U16	11	12.5	20	32	6	7	16.5	11.5	14	25	5	M5×0.8	M4 x 0. 7 глубоких 6	4.5	4	12	7.6 глубины 6.5
C□U20	12	14	26	40	8	9	19	12.5	16	30	6	M6×1.0	M5 x 0. 8 глубины 8	5.5	9	16	9.3 Deep 8
C□U25	15.5	18	32	50	10	10	21.5	13	20	38	8	M8×1.25	M5 x 0. 8 глубины 8	5.5	9	20	9.3 Deep 9
C□U32	19.5	22	40	62	12	11	23	13	24	48	10	M10×1.25	M6×1. 0 глубины 9	6.6	13.5	24	11 глубоких 11. 5

● Таблица размерностей с двойным действием

Модель	H	Базовый тип		Встроенный тип магнитного кольца
		S	Z	W	S’	Z’
C□U6-□D	13	33	46	2.5	33	46
C□U10-□D	16	36	52	1	36	52
C□U16-□D	16	30	46	0	40	56
C□U20-□D	19	36	55	1	46	65
C□U25-□D	23	40	63	-1	50	73
C□U32-□D	27	42	69	-4	52	79

● Однодействующая (пружинная возвратная) таблица размерности

Модель	H	Базовый тип						Встроенный тип магнитного кольца
		S			z			W	S’			Z’
		5-й	10-й	15-й	5-й	10-й	15-й		5-й	10-й	15-й	5-й	10-й	15-й
C□U6-□S	13	38	43	48	51	56	61	2.5	38	43	48	51	56	61
C□U10-□S	16	41	46	56	57	62	72	1	41	46	56	57	62	72
C□U16-□S	16	35	40	50	51	56	66	0	45	50	60	61	66	76
C□U20-□S	19	41	46	56	60	65	75	1	51	56	66	70	75	85
C□U25-□S	23	45	50	60	68	73	83	-1	55	60	70	78	83	93
C□U32-□S	27	47	52	62	74	79	89	-4	57	62	72	84	89	99

● Однодействующая (пружинная выталкивающаяся таблица) размерности

Модель	H			Базовый тип						Встроенный тип магнитного кольца
				S			Z			W	S’			Z’
	5-й	10-й	15-й	5-й	10-й	15-й	5-й	10-й	15-й		5-й	10-й	15-й	5-й	10-й	15-й
C□U6-□T	18	23	28	38	43	48	56	66	76	2.5	38	43	48	56	66	76
C□U10-□T	21	26	31	41	46	56	62	72	87	1	41	46	56	62	72	87
C□U16-□T	21	26	31	45	50	60	66	76	91	0	45	50	60	66	76	91
C□U20-□T	24	29	34	41	46	56	65	75	90	1	51	56	66	75	85	100
C□U25-□T	28	33	38	45	50	60	73	83	98	-1	55	60	70	83	93	108
C□U32-□T	32	37	42	47	52	62	79	89	104	-4	57	62	72	89	99	114

Стержень — не вращающийся, встроенный магнитный кольцевой тип (двойное действие, однодействующее с возвратом/выталкиванием пружины)

● Таблица общих размерностей

Модель	A	A’	B	C	φD	E	F	Флорида	FK	KFY	GA	GB	H	J	K	L	ММ	NA	Примечание	NN	φP	Q	R	φT	U	Y
C□U6	7	–	13	22	3	7	8	9	11	20.5	15	10	18	10	17	–	M3×0.5	6	14	M3 x 0,5 глубины 5	3.4	–	7	6 глубины 4.8	10	10.5
C□UK10	10	–	15	24	4	7	8	12	12	22	16.5	10	21	11	18	–	M4×0.7	7	15	M3 x 0,5 глубины 5	3.4	–	9	6 глубоких 5	10.5	11.5
C□UK16	11	12.5	20	32	6	7	8	17	13	28	16.5	11.5	26	14	25	5	M5×0.8	6	18	M 4 X 0 .7 глубины 6	4.5	4	12	7.6 глубины 6.5	12.5	15.5
C□UK20	12	14	26	40	8	9	8	20	16	33	19	12.5	29	16	30	6	M6×1.0	8	20	M5 x 0,8 глубины 8	5.5	9	16	9.3 Deep 8	13.5	19.5
C □ U K 2 5	15.5	18	32	50	10	10	10	22	20	43.5	21.5	13	33	20	38	8	M8×1.25	10	28	M5 x 0,8 глубины 8	5.5	9	20	9.3 Deep 9	19	24.5
C□UK32	19.5	22	40	62	12	11	12	29	24	51.5	23	12.5	42	24	48	10	M10×1.25	12	32	М 6 X 1 0 глубина 9 9	6.6	13.5	24	11 глубоких 11. 5	21	30.5

● Таблица размерностей с двойным действием

Модель	H	Нет магнитного кольца		Встроенный тип магнитного кольца
		s	Z	W	S	Z
C□UK6-□D	18	33	51	2.5	33	51
C□UK10-□D	21	36	57	1	36	57
C□UK16-□D	26	30	56	0	40	66
C□UK20-□D	29	36	65	1	46	75
C□UK25-□D	33	40	73	-1	50	83
C□UK32-□D	42	42	84	-4	52	94

● Однодействующая (пружинная выталкивающаяся таблица) размерности

Модель	H	Нет магнитного кольца						Встроенный тип магнитного кольца
		С			Z			W	S’			Z’
		5-й	10-й	15-й	5-й	10-й	15-й		5-й	10-й	15-й	5-й	10-й	15-й
C□UK6-□S	18	38	43	48	56	61	66	2.5	38	43	48	56	61	66
C□UK10-□S	21	41	46	56	62	67	77	1	41	46	56	62	67	77
C□UK16-□S	26	35	40	50	61	66	76	0	45	50	60	71	76	86
C□UK20-□S	29	41	46	56	70	75	85	1	51	56	66	80	85	95
C□UK25-□S	33	45	50	60	78	83	93	-1	55	60	70	88	93	103
C□UK32-□S	42	47	52	62	89	94	104	-4	57	62	72	99	104	114

● Однодействующая (пружинная выталкивающаяся таблица) размерности

Модель	H			φT	U	Y	Нет магнитного кольца						Встроенный тип магнитного кольца
							S			Z			W	S’			Z’
	5-й	10-й	15-й				5-й	10-й	15-й	5-й	10-й	15-й		5-й	10-й	15-й	5-й	10-й	15-й
C□UK6-□T	23	28	33	6 глубины 4.8	10	10.5	38	43	48	61	71	81	2.5	38	43	48	61	71	81
C□UK10-□T	26	31	36	6 глубоких 5	10.5	11.5	41	46	56	67	77	92	1	41	46	56	67	77	92
C□UK16-□T	31	36	41	7.6 глубины 6.5	12.5	15.5	45	50	60	76	86	101	0	45	50	60	76	86	101
C□UK20-□T	34	39	44	9,5 глубины 8	13.5	19.5	41	46	56	75	85	100	1	51	56	66	85	95	110
C□UK25-□T	38	43	48	9.5 Deep 9	19	24.5	45	50	60	83	93	108	-1	55	60	70	93	103	118
C□UK32-□T	47	52	57	11 глубины 11,5	21	30.5	47	52	62	94	104	119	-4	57	62	72	104	114	129
