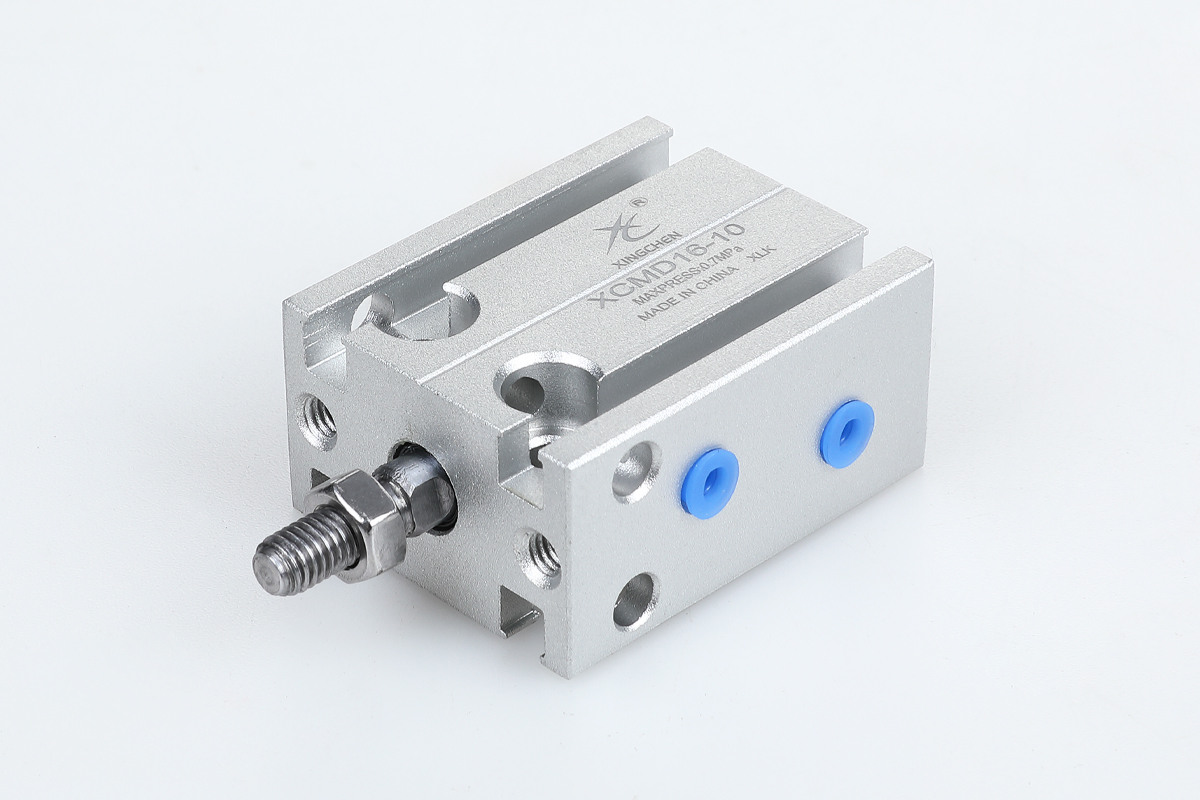

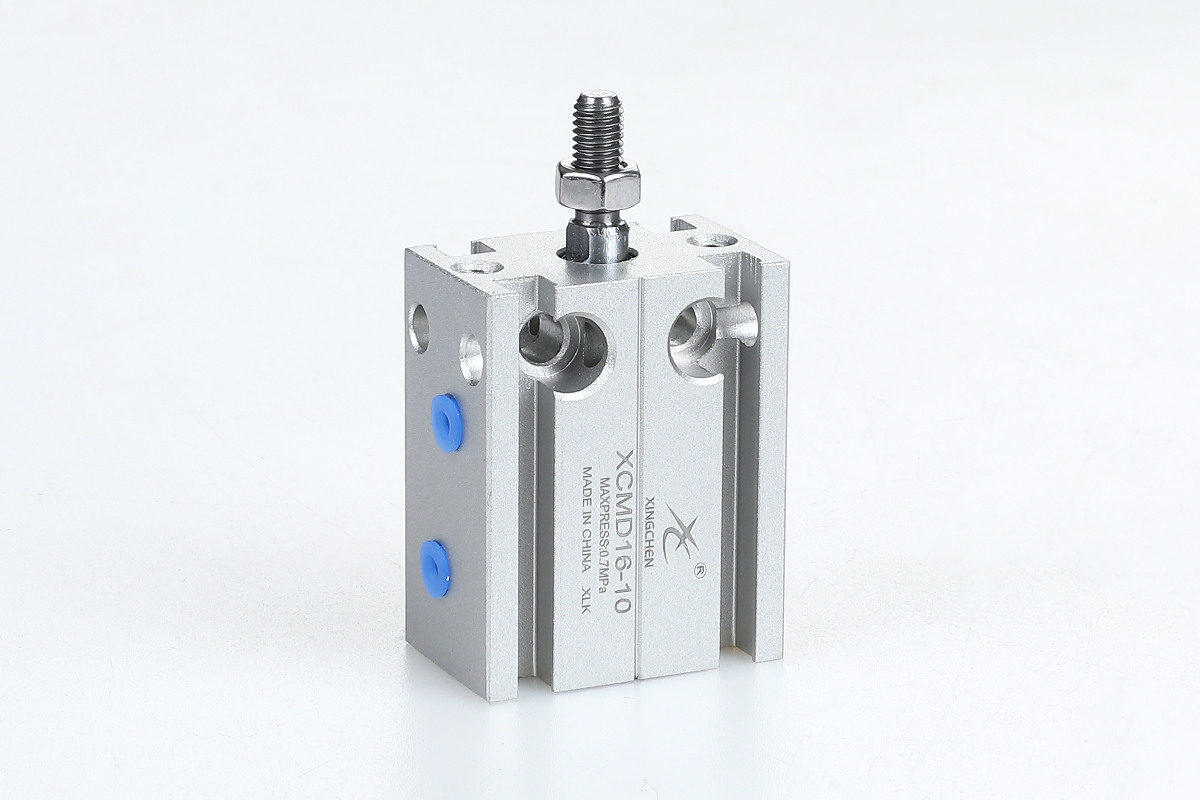

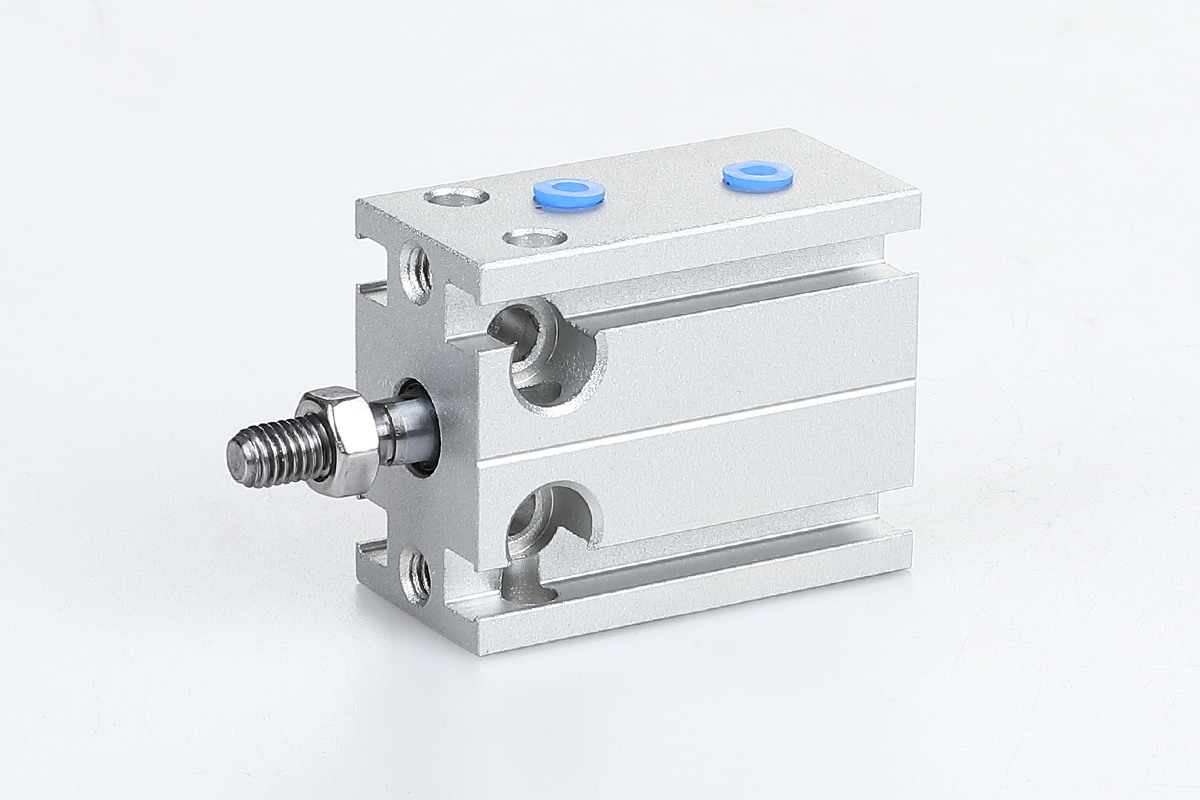

Цилиндр свободного монтажа серии MD

Цилиндр свободного монтажа серии MD

Диапазон рабочего давления: 0.15-1.0 MPa (двухстороннее действие), 0.2-1.0 MPa (одностороннее действие)
Испытательное давление: 1.5 MPa
Температурный диапазон: -20~70℃
Скорость поршня: 30-500 мм/с (двухстороннее действие), 50-500 мм/с (одностороннее действие)

Поделиться в:

Код продукта

XCMD	6	30	20	S
Код серии XC:корпоративный код XCMD:Многопозиционное крепление XCMSD:однодействующая (пружинное отталкивание) XCMTD:однодействующая (пружинный подъезд) XCMDD:двухстороннего действия&double-rod XCMDJ:двухстороннего действия&double-rod&ход adjustable	Диаметр цилиндра (мм) 6,10,16,20,25,32	Ход (мм) 5,10,15,20,25, 30,40,45,50,60	Adjustable Ход (мм)	S:с магнитом	Резьба штока без маркировки:PT G:G

Ход

Внутренний диаметр (мм)		Standard Ход (мм)	Максимальный ход поршня	Допустимый ход
6	Двойное действие	5 10 15 20 25 30 35	35	40
6	Одиночное действие	5 10 15 20	20
10	Двойное действие	5 10 15 20 25 30 35	35	40
10	Одиночное действие	5 10 15 20	20
16	Двойное действие	5 10 15 20 25 30 40 50	50	70
16	Одиночное действие	5 10 15 20	20
20	Двойное действие	5 10 15 20 25 30 40 50 60	60	80
20	Одиночное действие	5 10 15 20	20	–
25	Двойное действие	5 10 15 20 25 30 40 50 60	60	80
25	Одиночное действие	5 10 15 20	20
32	Двойное действие	5 10 15 20 25 30 40 50 60	60	80
32	Одиночное действие	5 10 15 20	20

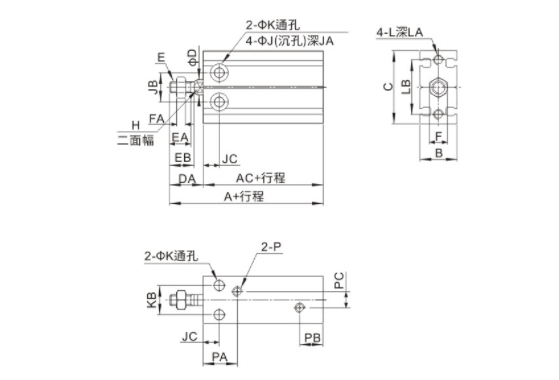

Чертеж внешних размеров (мм)

● XCMD

Диаметр	A (немагнитный)	A (магнитный)	AC (немагнитный)	AC (магнитный)	B	C	D	DA	E	EA	EB	F	FA	H	J	JA	JB	JC	K	KB	L	LA	LB	P	PA	PB	PC
6	46	46	33	33	16.5	22	3	13	M3×0.5	7	8	5.5	2.5		6	5.5	10	7	3.3	7	M3×0.5	5	17	M5×0.8	14	10	–
10	52	52	36	36	16.5	24	4	16	M4×0.7	10	11	7	2	–	6	5.5	11	7	3.3	9	M3×0.5	5	18	M5×0.8	15.5	10
16	46	56	30	40	20	32	6	16	M5×0.8	11	12.5	8	4	5	7.5	6.5	14	7	4.5	12	M4×0.7	5	25	M5×0.8	14.5	10	3
20	55	65	36	46	26	40	8	19	M6×1.0	12	14	10	5	6	9.5	8	16	9	5.5	16	M5×0.8	7.5	30	M5×0.8	19.3	11	9
25	63	73	40	50	32	50	10	23	M8×1.25	15.5	18	12	6	8	9.5	9	20	10	5.5	20	M5×0.8	8	38	M5×0.8	20.5	8.5	12
32	69	79	42	52	40	62	12	27	M10×1.25	19.5	22	17	6	10	11	11.5	24	11	6.5	24	M6×1.0	9	48	PT1/8	22	12.5	13

● XCMSD/XCMTD

Диаметр	A (немагнитный)				A (магнитный)				Переменный ток (немагнитный)				Переменный ток (магнитный)
Диаметр	5St	10St	15St	20St	5St	10St	15St	20St	5St	10St	15St	20St	5St	10St	15St	20St
6	56	61	71	76	56	61	71	76	43	48	58	63	43	48	58	63
10	62	67	77	82	62	67	77	82	46	51	61	66	46	51	61	66
16	61	66	81	86	71	76	91	96	45	50	65	70	55	60	75	80
20	70	75	90	95	80	85	100	105	51	56	71	76	61	66	81	83
25	78	83	98	103	88	93	108	113	55	60	75	80	65	70	85	90
32	84	59	104	109	94	99	114	119	5	62	77	82	67	72	87	92
