Код продукта
| XCSY | 3120 | M5 | DC24V |
| Модель | Технические характеристики 3120 3220 5120 5220 7120 7220 | Размер порта C4 C6 C8 M5 1/8 1/4 | Стандартное напряжение DC12 VDC24 VAC110 VAC220V |
Характеристики продукции
> малый объём, большой объём жидкости. Из-за небольшого объёма отверстие тоже мало, поэтому качество воздуха должно быть высоким.
> электромагнитная головка с коротким ходом, малый стартовый ток, меньшее тепло. Мощность составляет всего 1,2 Вт, для DC24V ток составляет всего 50 мА, программируемый контроллер сигнала может управляться напрямую (необходимо оснащать вариантами поглощающих волны). Из-за малого энергопотребления коммутационные компоненты миниатюризуются, стоимость также низкая.
> использование новой конструкции пилотного клапана улучшает работу коммутационного механизма основного клапана, увеличивает силу сброса, обеспечивая высокую надёжность клапана, срок службы может превышать 30 миллионов раз.
> Пилотный и главный клапаны имеют централизованную выхлопную структуру, которая позволяет избежать масляного тумана и шума из выпускного отверстия пилотного клапана.
> Возможно увеличить количество централизованных клапанов. Режим подключения через подключение. Разные способы дирижёров.
> Тип Monoblock имеет прямое соединение труб и тип соединения основания. Прямой тип трубопровода включает метод резьбового соединения и способ быстрой замены фитинга. Коллекторный тип включает целую коллекторную пластину и комбинированную коллекторную пластину.
Стандартная спецификация
| Серия | XCSY 3000 | XCSY 5000 | XCSY7000 | |||
| Используемая жидкость | Авиация | |||||
| Внутренний диапазон давления пилота MPa | Двухпозиционное одиночное электрическое управление | 0,15~0,7 | ||||
| Двухпозиционное двойное электрическое управление | 0,1~0,7 | |||||
| 3-позиция | 0,2~0,7 | |||||
| Температура окружающей среды и средней температуры °C | -10~50 (но не замороженный) | |||||
| Максимальная рабочая частота Гц | 2-позиционное одиночное электрическое управление, двойное электрическое управление | 10 | 5 | 5 | ||
| 3 битов | 3 | 3 | 3 | |||
| Время отклика (мс) (Нет индикатора, схема защиты от перенапряжения | двухпозиционное одиночное электрическое управление) | До 12 лет | До 19 лет | До 19 лет | ||
| 3-позиция | До 15 лет | До 32 лет | До 32 лет | |||
| Метод выхлопа с пилотным клапаном | Центральный вентиляционный тип с главным и пилотным клапаном | |||||
| Подача масла | Не надо | |||||
| Место крепления | Бесплатно | |||||
| Примечание: устойчивость к ударам/вибрациям м/с². | 150/30 | |||||
| Защитная структура | Пылезащитная (-IP65 для типа разъёма DIN и разъёма M8) | |||||
| Тип быстрого освобождения | C4、C6、C8 | |||||
| Калибр лампы | M5 | G1/8 | G1/4 | |||
| Диапазон напряжений | +/-15% | |||||
| Энергопотребление | AC:1.2VA DC1.2W | |||||
| Срок службы | 30 миллионов раз | |||||

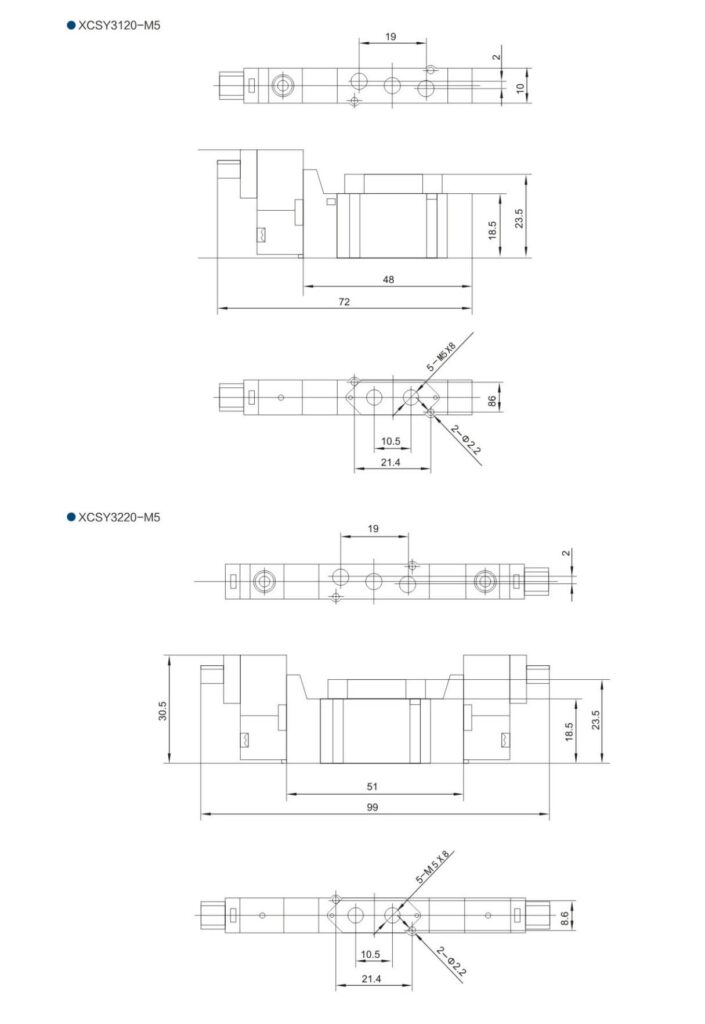

Внешнее измерение (мм)
