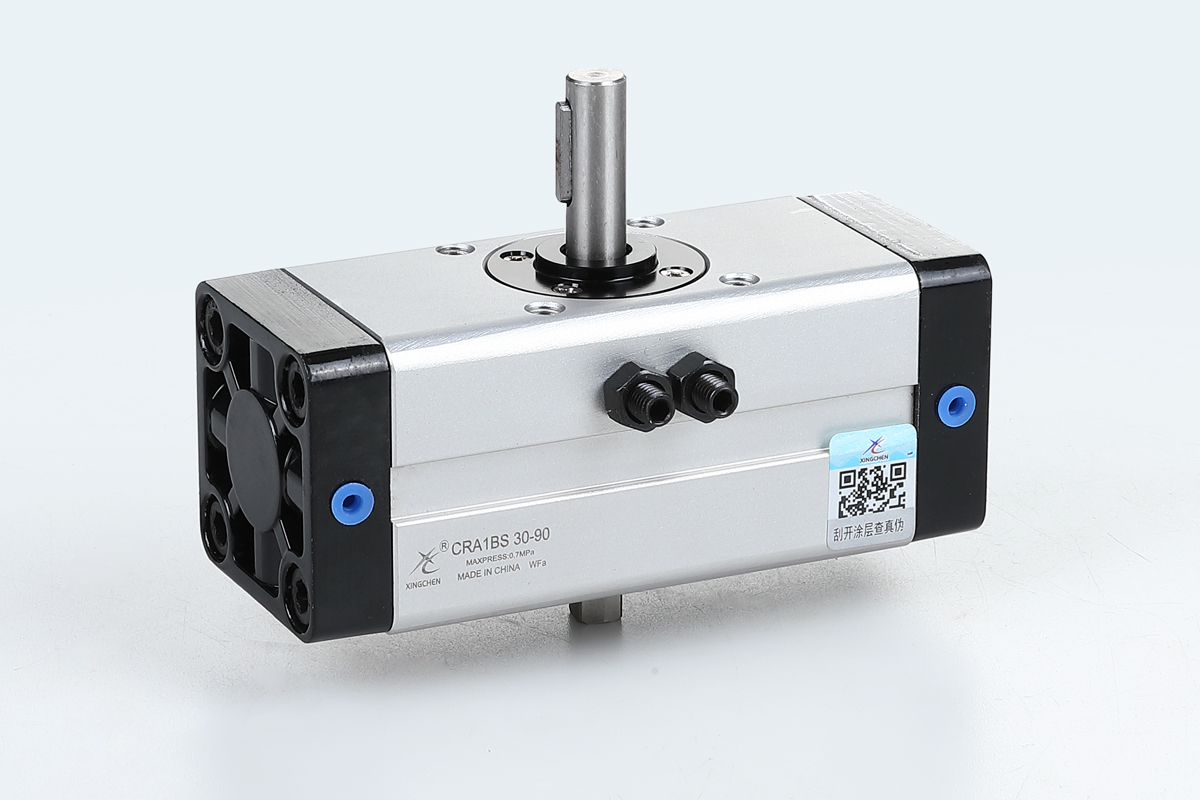

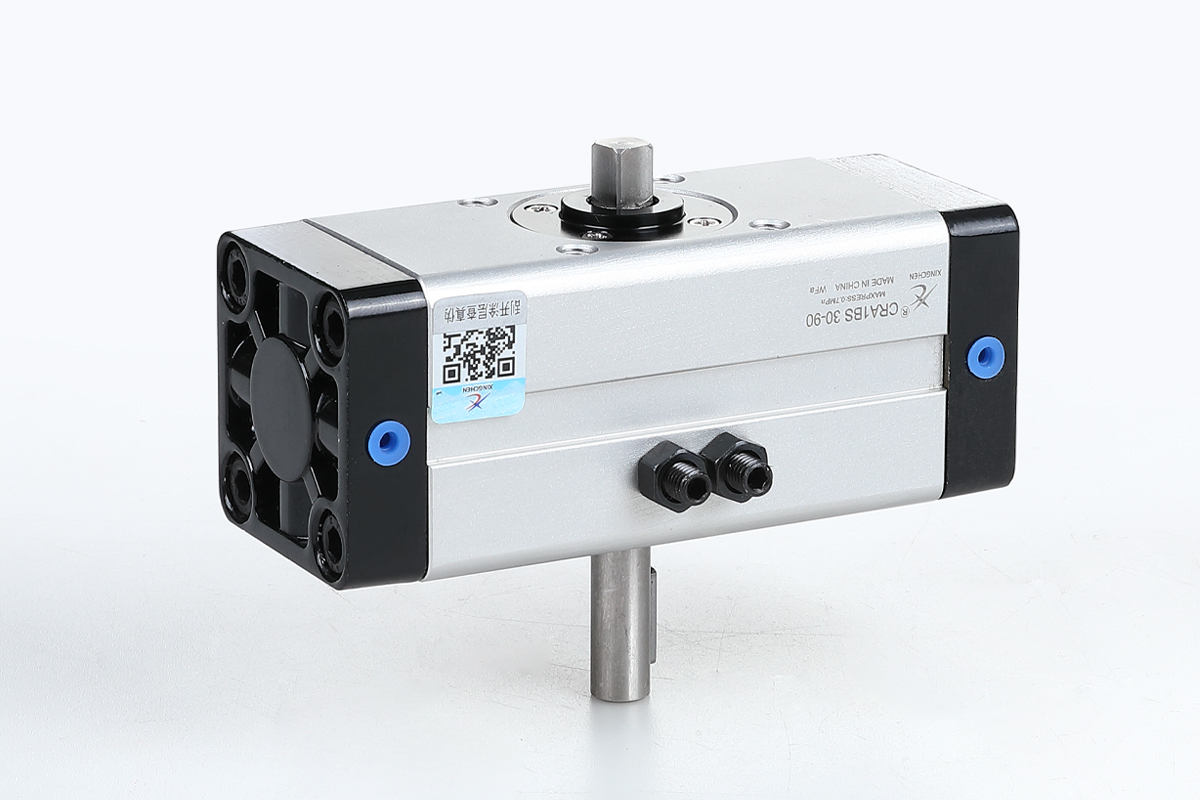

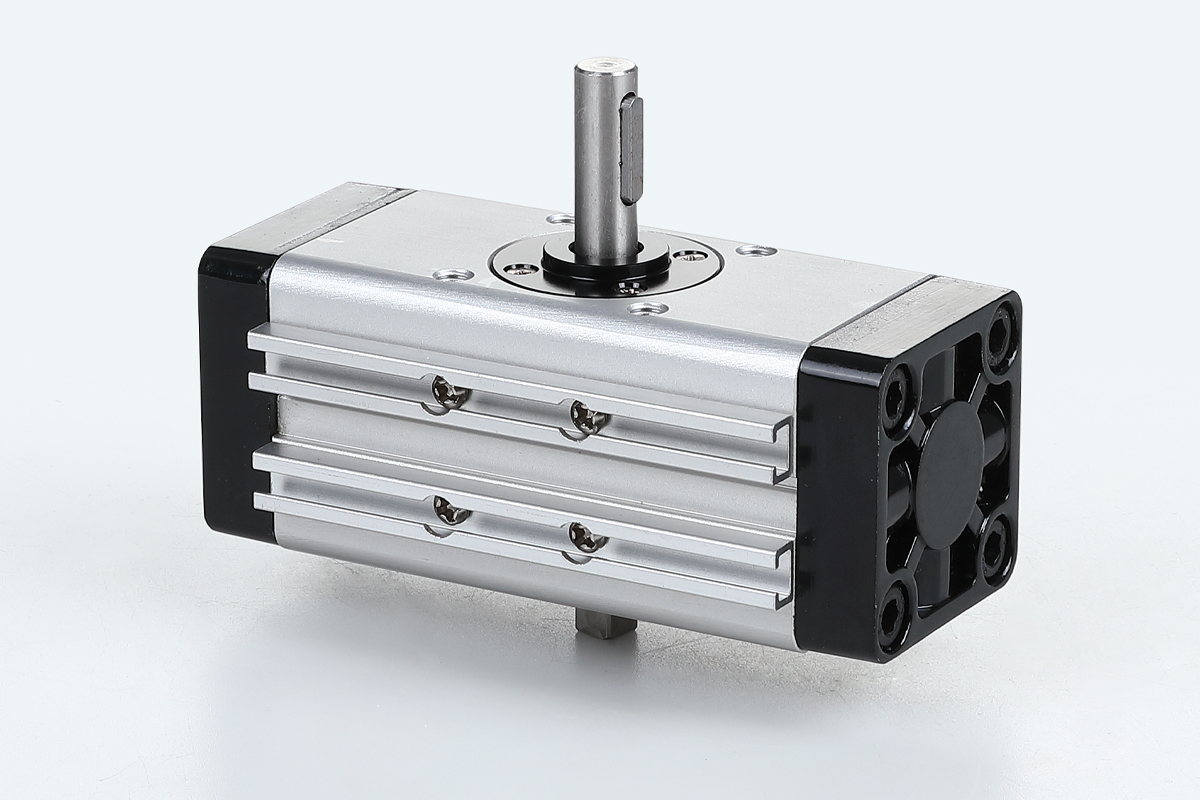

Роторный цилиндр (шестерня) серия CRA1 (Φ30~Φ100)

Код продукта

CRA1	B	W	50	90	C
Код серии CRA1: без магнита CDRA1: с магнитом	Тип крепления Кронштейн A:foot B:базовый тип F:фланецный тип	Тип стержня S: одинарный стержень W:двойной стержень X: одинарный стержень с четырьмя фасетами Y: ключ двойного стержня Z: двойной стержень с четырьмя скосками T: однокруглый стержень J: двойной стержень (круглый стержень с четырьмя фаски) K:двойной круглый стержень	Бор(мм): 30, 50, 63, 80, 100	Угол вращения : 90:90°180:180°100:100°190:190°	Амортизация  без помеченных:без C: воздушная амортизация

Стандартные характеристики

Бура (мм)		30	50	63	80	100
Используемая жидкость		Авиация
Метод работы		Двойное действие
Максимальное рабочее давление		1 МПа
Минимальное рабочее давление		0,1 МПа
Температура окружающей среды и жидкости		0~60°C (но не замороженный)

РеакцияВ пределах 1° (030 не имеет обратного люта при давлении из-за встроенных ограничителей)Допуск угла замаха+4 0*Подача маслаНенужноВыходной крутящий момент (N-m)1.99.3173274Допустимая кинетическая энергияJБезвоздушная амортизация0.010.050.120.160.54Воздушная амортизация一0.981.52.02.9Диапазон времени замаха (сек/90)0,2~10,2~20,2~30,2~40,2~5Калибр ствольной коробки RcM5x0.81/81/81/43/8

Список моделей с углавым/магнитным переключателем

Бура (мм)	Угол замаха	Установка путей
		Модели магнитных переключателей	Монтажный номер детали
30	90°,180°	A73	P294010-24
50		A54	P294020-24
63
80
100

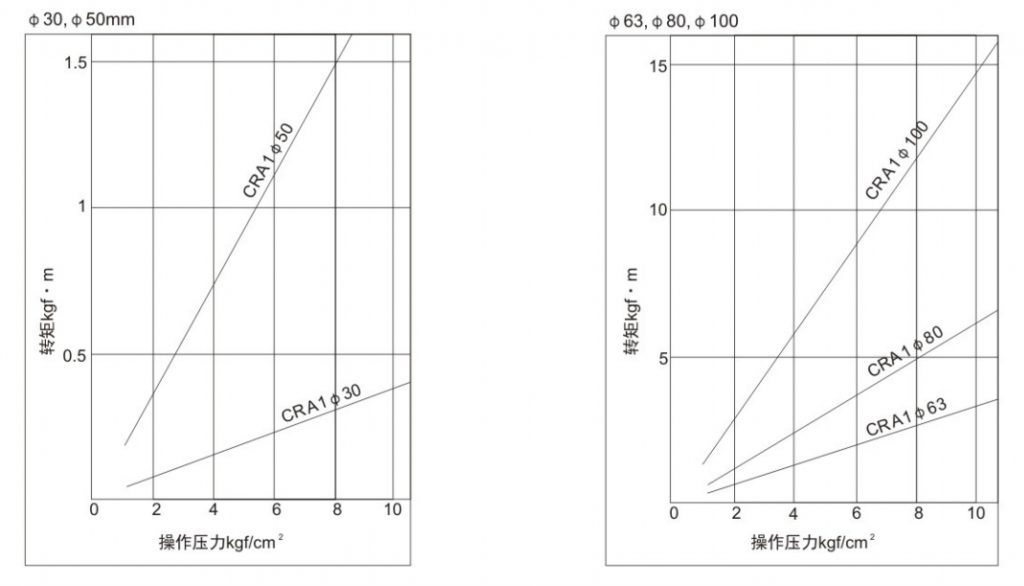

Таблица крутящего момента

Внешнее измерение (мм)

(): Рисунки в скобках относятся к размерности 180°.

Бура	Диаметр сопла (мм)	Базовая модель: размерность одного стержня																				Размерность плоского ключа			Размеры двойного вала					Внутренняя магнитная размерность кольца
		□A	□B		□ C		φD		φDD		F	H	J	K	S	U	W	BA	BB	CA	CB	a			φD	□G	φL	M	UU	S(90°)		S(180°)
50	1/8	62		48		46		15	25	2.5		36	M8×1.25 Глубина 8	5	144 (177)	98	17	17	8.5	8.5	13	5	0-0.030	25	15	11	14	20	118	156	189

631/876605717302.541M10×1.5
Глубина 125163
(201.5)11719.52010101460-0.0303017131622139175213.5801/49272702035350M12×1.75
Глубина 135186
(230)14222.523.512121860-0.03040201519251671992431003/811285852540460M12×1.75
Глубина 145245
(311)172282512.512.51880-0.0364525192430202259325

*См. базовую модель для других измерений.

Модель	AU	BU	CU	φDU	ЕС	SU	MU
CRA1B□U50	15	11	9	14	12	45	M16×1.5
CRA1B□U63	19	13	11	18	14	54.5	M20×1.5
CRA1B□U80	22	16	13	22	19	62.5	M24×1.5

CRA1B□U100221613221973.5M24×1.5
