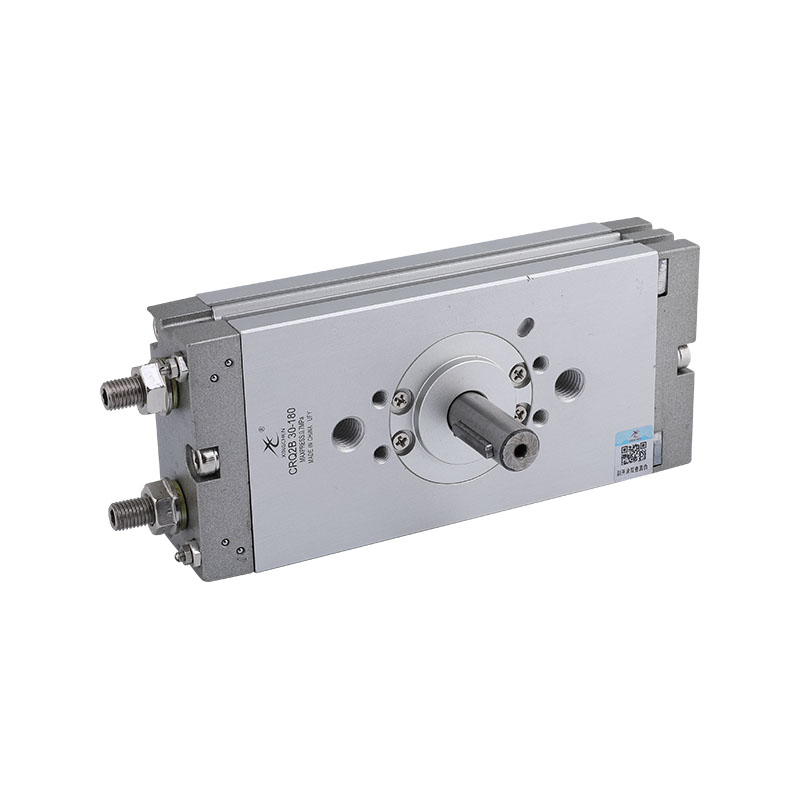

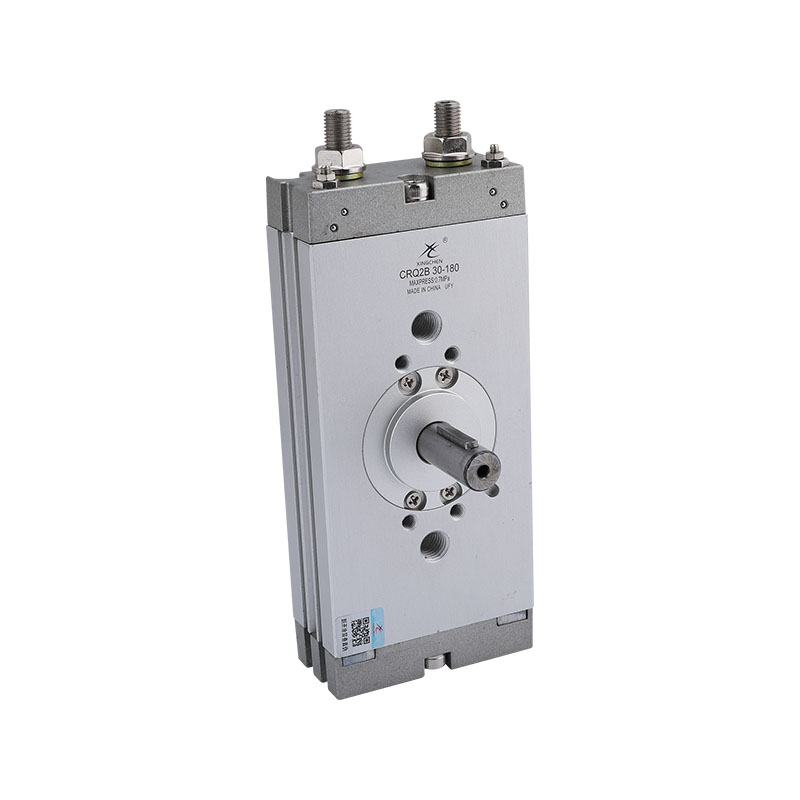

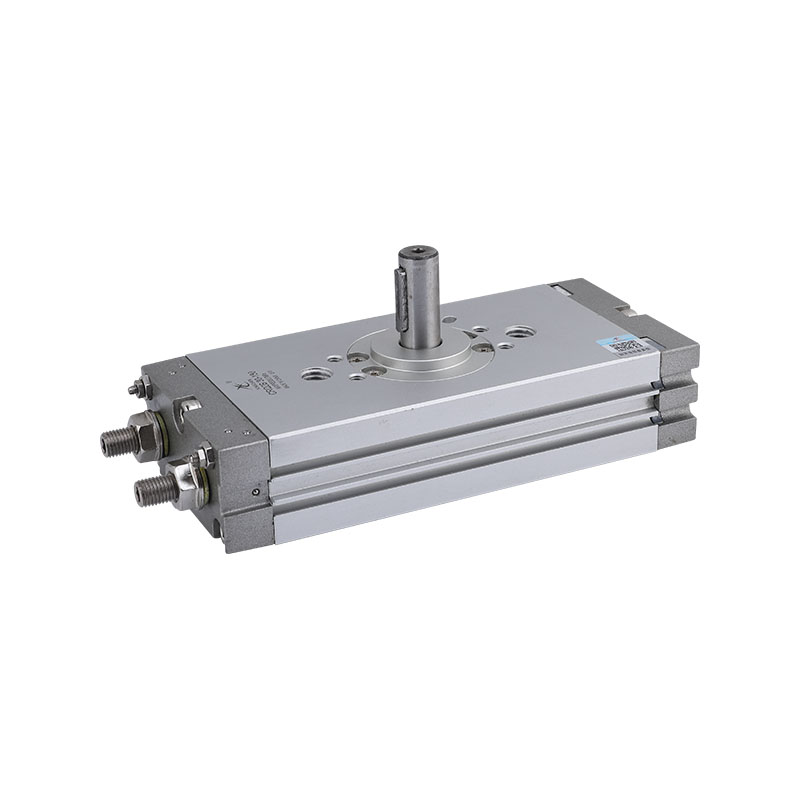

Цилиндр с вращающимся столом (шестерня) серия CRQB (Φ10~Φ40)

Тип: тип стойки

Актёрская схема: двойное действие

Максимальное рабочее давление: 7 МПа или 9,9 МПа

Минимальное рабочее давление: 1,5 МПа

Требования к температуре: 0~60°C

Регулируемый диапазон угла: ±5°

Поделиться в:

CRQB	W	20		90
Код серии CRQB: без магнита CDRQB: с магнитом	Тип стержня w:двойной стержень S: одинарный стержень	Бор(мм): 10,15,20,30,40	Поток порта без маркировки: M5 или Rc TF:G TN:NPT TT:NPTF	Угол вращения : 90:90° 180:180°

Бура (мм)		10	15	20	30	40
Жидкость		Авиация
Тип действия		Двойное действие
Максимальное рабочее давление kgf/см²(МПа)		7{0.7}		9.9{0.99}
Минимальное рабочее давление кгс/см²(МПа)		1.5{0.15}		1{0.1}
Температура окружающей среды и жидкости		0~60°C
Амортизация		Резиновая амортизация		Нет/воздушный буфер (опционально)
Угол замаха		90°,180°
Регулируемый диапазон углов		±5°
*Смазка		3	7.5	18	30	53
Допустимая кинетическая энергия (кгс см)	Безвоздушная амортизация	0.0025	0.004	0.25	0.49	0.83
	Воздушная амортизация	–	–	1.2	2.5	4.1
Временной диапазон поворота (сек/90°)		0,2~0,7		0,2~1
Калибр ствольной коробки RC(PT)		M5×0.8		1/8

*При давлении 5 кгс/см² (0,5 МПа).

1) Требуемый диаметр цилиндра: Φ10, угол 90°, встроенное магнитное кольцо (тип D-90AL).

Правильный номер модели: CDRQBW10-90D

2) Требуемый диаметр цилиндра: центр 40, угол 180°, один шатун с встроенным магнитным кольцом.

Правильная модель: CDRQBS40-180

Бура (мм)	Угол замаха	Тип, установленный на рельсах
		*Магнитный переключатель
10	90°, 180°	D-90AL, D-76AL D-93AL, D-80AL D-A72L, D-F79L D-A73L, D-J79L
15
20		D-A72L D-A73L D-A76L D-A80L D-F79L D-J79L
30
40

Для получения характеристик и характеристик магнитных переключателей, пожалуйста, обратитесь к серии магнитных переключателей.
